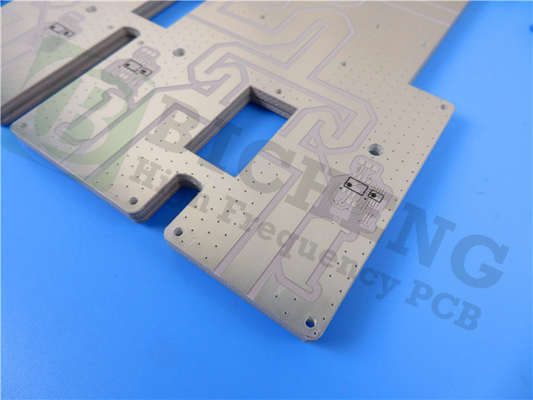

60mil RF-10 高周波 PCB両面タコニックマイクロ波PCB低損失高DK RF PCBs
(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)
概要
このタイプの低損失高 DK PCB は、60mil RF-10 基板上に構築されています。これは、広い面積の浸漬金と部分的に緑色のはんだマスクを備えた 2 層ビルドアップです。完成した1オンスの銅が両面にあります。ボードは、提供されたガーバー データを使用して IPC 6012 クラス 2 に従って製造されています。25 枚のボードごとに梱包されて出荷されます。
プリント基板仕様
| プリント基板のサイズ | 90×100mm=1up |
| ボードの種類 | 両面基板 |
| レイヤー数 | 2層 |
| 表面実装部品 | はい |
| スルーホール部品 | いいえ |
| レイヤーのスタックアップ | 銅 -------- 17um(0.5オンス)+プレートTOP層 |
| RF-10 1.524mm | |
| 銅 ------- 17um(0.5 oz) + プレート BOT 層 | |
| テクノロジー | |
| 最小のトレースとスペース: | 4ミル / 4ミル |
| 最小/最大穴: | 0.3mm / 4.0mm |
| 異なる穴の数: | 5 |
| ドリル穴の数: | 211 |
| 加工されたスロットの数: | 5 |
| 内部カットアウトの数: | 3 |
| インピーダンス制御: | いいえ |
| ゴールドフィンガーの数: | 0 |
| 基板材質 | |
| ガラスエポキシ： | RF-10 1.524mm |
| 最終フォイル外部: | 1.0オンス |
| 最終フォイル内部: | 該当なし |
| PCB の最終的な高さ: | 1.6mm±0.16 |
| メッキとコーティング | |
| 表面仕上げ | イマージョン ゴールド、89% |
| はんだマスクの適用先: | 上層 |
| はんだマスクの色: | 緑 |
| はんだマスクのタイプ: | LPI |
| 輪郭/切断 | ルーティング |
| マーキング | |
| コンポーネントの凡例の側面 | 該当なし |
| コンポーネントの凡例の色 | 該当なし |
| メーカー名またはロゴ: | 該当なし |
| 経由 | メッキスルーホール(PTH)、最小サイズ0.3mm。 |
| 可燃性評価 | 94V-0 |
| 寸法許容差 | |
| 外形寸法: | 0.0059" |
| 基板メッキ: | 0.0029" |
| ドリル許容差: | 0.002" |
| テスト | 出荷前に100%電気テスト |
| 提供されるアートワークの種類 | 電子メール ファイル、ガーバー RS-274-X、PCBDOC など |
| サービスエリア | 世界中で、世界的に。 |
典型的アプリケーション
1.航空機衝突回避システム
2.GPSアンテナ
3.マイクロストリップパッチアンテナ
4.受動部品（フィルター、カプラー、パワーディバイダー）
5.衛星コンポーネント
なぜ私たちを選ぶのですか?
1.ISO9001、ISO14001、IATF16949、ISO13485、UL認定;
2.18年以上の高周波PCB経験;
3.少量の注文が可能です。MOQは必要ありません。
4.私たちは情熱、規律、責任、誠実さのチームです。
5.納期厳守: >98%、顧客苦情率: <1%
6.16000㎡の作業場、月間30000㎡の生産量、月間8000種類のPCB;
7.強力な PCB 機能が研究開発、販売、マーケティングをサポートします。
8.IPCクラス2/IPCクラス3
RF-10の代表値
| 財産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| DK @ 10 GHz | IPC-650 2.5.5.5.1 モジュール | 10.2±0.3 | 10.2±0.3 | ||
| Df@10GHz | IPC-650 2.5.5.5.1 モジュール | 0.0025 | 0.0025 | ||
| たっく†(-55～150℃) | IPC-650 2.5.5.6 | ppm/℃ | -370 | ppm/℃ | -370 |
| 吸湿性 | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
| はく離強度(1オンスのRT銅) | IPC-650 2.4.8 (はんだ) | ポンド/インチ | 10 | N/mm | 1.7 |
| 体積抵抗率 | IPC-650 2.5.17.1 | モーム/cm | 6.0×107 | モーム/cm | 6.0×107 |
| 表面抵抗率 | IPC-650 2.5.17.1 | モーム | 1.0×108 | モーム | 1.0×108 |
| 曲げ強度(医学博士) | IPC-650-2.4.4 | psi | 14,000 | N/mm2 | 96.53 |
| 曲げ強度（CD） | IPC-650-2.4.4 | psi | 10,000 | N/mm2 | 68.95 |
| 抗張力(医学博士) | IPC-650-2.4.19 | psi | 8,900 | N/mm2 | 62.57 |
| 抗張力（CD） | IPC-650-2.4.19 | psi | 5,300 | N/mm2 | 37.26 |
| 寸法安定性 | IPC-650 2.4.39(エッチ後) | % (25 mil-MD) | -0.0032 | % (25 mil-CD) | -0.0239 |
| 寸法安定性 | IPC-650 2.4.39(焼成後) | % (25 mil-MD) | -0.0215 | % (25 mil-CD) | -0.0529 |
| 寸法安定性 | IPC-650 2.4.39(ストレス後) | % (25 mil-MD) | -0.0301 | % (25 mil-CD) | -0.0653 |
| 寸法安定性 | IPC-650 2.4.39(エッチ後) | % (60 mil-MD) | -0.0027 | % (60 mil-CD) | -0.0142 |
| 寸法安定性 | IPC-650 2.4.39(焼成後) | % (60 mil-MD) | -0.1500 | % (60 mil-CD) | -0.0326 |
| 寸法安定性 | IPC-650 2.4.39(ストレス後) | % (60 mil-MD) | -0.0167 | % (60 mil-CD) | -0.0377 |
| 密度（比重） | IPC-650-2.3.5 | グラム/センチメートル3 | 2.77 | グラム/センチメートル3 | 2.77 |
| 比熱 | IPC-650-2.4.50 | J/g℃ | 0.9 | J/g℃ | 0.9 |
| 熱伝導率(裸) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X -Y 軸)(50～150℃) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
| CTE (Z 軸)(50～150℃) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
| 可燃性評価 | 内部 | V-0 | V-0 |
|
|
