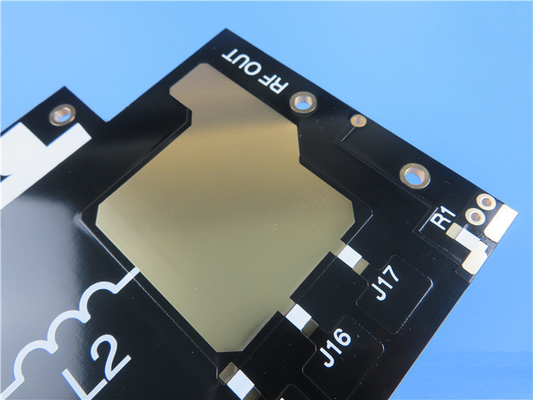

マイクロウェーブComposite Dielectric RF PCB Board 1.0mm Double Sided PCB

Microwave Composite Dielectric RF PCB Board 1.0mm Double Sided PCB
Microwave Composite Dielectric RF PCB Board 1.0mm Double Sided PCB Microwave Composite Dielectric RF PCB Board 1.0mm Double Sided PCB

大画像 :  マイクロウェーブComposite Dielectric RF PCB Board 1.0mm Double Sided PCB

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-183.V1.0
お支払配送条件:
最小注文数量: 1pcs
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000PCS
詳細製品概要
基礎材料: マイクロ波複合型電解材料 層の計算: 二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ: 0.8mm±005, 1.0mm±0051.2mm±0051.5mm±0062ミリ±0.075,3.0mm±0.1,4.0mm±0.1,5.0mm±0126mm±012, 10.0mm±02 PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。 銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり: 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…
ハイライト:

誘電性RF PCB板

,

1.0mm Double Sided PCB

,

マイクロウェーブ合成RF PCB板



ワングリング TP-1/2 高周波PCB 代替高Dk RF PCB DK10,DK22 印刷回路板

(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)



一般説明

TP-1/2は両面から滑らかできれいであり,全体的な外見に汚れ,傷,穴がない.PCB製造に使用される化学エッチング方法は安定した介電性特性を有する.介電常数は安定し,DKは回路設計要件に応じて3~22の範囲で選択可能である作業温度は -100°C+150°Cである.



銅と基板の間の皮質強さは,セラミック基板の真空フィルムコーティングよりもより信頼性があります.この基板は,顧客に簡単な回路処理を提供するように設計されています.生産の合格率が高く特に 製造コストは 陶器基板よりもずっと低くなっています



航空機の衝突回避システム,GPSアンテナ,マイクロストライプパッチアンテナ,受動部品 (フィルター,カップラー,電源分割器),衛星部品などに応用できます



マイクロウェーブComposite Dielectric RF PCB Board 1.0mm Double Sided PCB 0



わたしたち の 能力 (TP-1/2)

PCB 材料: マイクロ波複合型電解材料
名称: TP-1/2
ダイレクトリ常数: 10.0
消耗因子 0.001 10GHz
層数: 双面PCB,多層PCB,ハイブリッドPCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
PCBの厚さ: 0.8mm±005, 1.0mm±0051.2mm±0051.5mm±0062ミリ±0.075,3.0mm±0.1,4.0mm±0.1,5.0mm±0126mm±012, 10.0mm±02
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど



なぜ 私たちを選んだのか?

1.ISO9001,ISO14001,IATF16949,ISO13485,UL認定

2. 18年以上以上高周波PCB経験

3. 小量注文は,必要ないMOQ;

4情熱,規律,責任,誠実なチームです

5納期:>98%,顧客からの苦情率: <1%

6.16000m2のワークショップ,毎月3万m2の生産量,毎月8000種類のPCB

7強力なPCB能力が 開発,販売,マーケティングを支援します

8. IPCクラス2 / IPCクラス3



TP-1/2 典型的な値

名前 試験条件 ユニット 価値
密度 正常状態 g/cm3 10.0~29
水分吸収 20±2 の蒸留水に浸す°C24時間 % ≤0.02
皮の強度 正常状態で N/cm ≥6
湿度と温度が変化する環境で: N/cm ≥4
動作温度 高低温のキャビネット °C -100ドルほら+150(処理温度は 200 °Cを超えてはならない°C)
熱伝導性 -55~288°C W / m / k 0.6
CTE 温度上昇 96°C時計   < 6×10- 5
縮小因子 沸騰する水で2時間 % 0.0004
表面抵抗性 500V DC 正常状態 M.Ω ≥1×107
500V DC 恒常湿度と温度 M.Ω ≥1×105
容積抵抗性 正常状態 MΩ.cm ≥1×109
恒常な湿度と温度   ≥1×106
表面電解強度 正常状態 Kv/mm ≥15
恒常な湿度と温度   ≥12
ダイレクトリ常数 10GHz εr 36 9610 について210 について5, 11, 16, 20, 22(±2%)(DKはカスタマイズすることができます)
消耗因子 10GHz Tgδ(3〜11) ≤1×10-3
Tgδ(12〜22) ≤1.5×10-3
