| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000PCS |
5.0mm TP-1/2 高頻度印刷回路板の代替品高いDKRFPCB

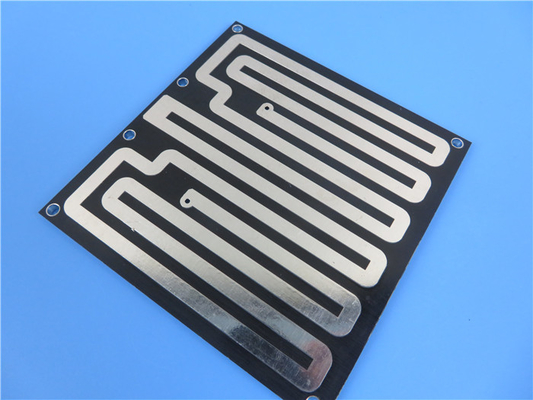

(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
一般説明
これは,ワングリングのTP-1/2基板 (DK 10.0) に構築されたマイクロ波PCBの一種である.これは5.0mmラミネート上に構築された二重層である.表面仕上げは,黒い溶接マスクで熱気溶接レベル (HASL). 両層も1オンス銅製で完成した. 板はIPC6012クラス2に従って製造され, Gerber データが提供されています. 20 板ごとに出荷のために梱包されます.
PCB 仕様
| PCB の サイズ | 50 x 61mm=1アップ |
| 板のタイプ | 双面PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 17um ((0.5オンス) +プレートTOP層 |
| TP-1/2 5.0mm | |
| 銅 ------- 17um ((0.5オンス) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 197ミリ / 118ミリ |
| 最小/最大穴: | 2.0 mm / 6.0 mm |
| 異なる穴の数: | 2 |
| 穴数: | 8 |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | TP-1/2 5.0mm DK100 |
| 末尾のホイール外側: | 1.0オンス |
| ファイナルホイール内側: | N/A |
| PCBの最終高さ: | 5.1 mm ±012 |
| 塗装とコーティング | |
| 表面塗装 | HASL 鉛のない |
| 溶接マスク 適用: | 上層層 |
| 溶接マスクの色: | ブラック |
| 溶接マスクタイプ: | LPI |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | N/A |
| 部品レジェンドの色 | N/A |
| 製造者名またはロゴ: | N/A |
| VIA | 穴 (PTH) を塗り,最小2.0mm. |
| 燃やす可能性の評価 | 94V-0 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
この材料の典型的な用途には,航空機衝突回避システム,GPSアンテナ,マイクロストライプパッチアンテナ,受動部品,衛星部品が含まれます.
TP-1/2 の典型的な値
| 名前 | 試験条件 | ユニット | 価値 |
| 密度 | 正常状態 | g/cm3 | 10.0~29 |
| 水分吸収 | 20±2 の蒸留水に浸す°C24時間 | % | ≤0.02 |
| 皮の強度 | 正常状態で | N/cm | ≥6 |
| 湿度と温度が変化する環境で: | N/cm | ≥4 | |
| 動作温度 | 高低温のキャビネット | °C | -100ドルほら+150(処理温度は 200 °Cを超えてはならない°C) |
| 熱伝導性 | -55~288°C | W / m / k | 0.6 |
| CTE | 温度上昇 96°C時計 | < 6×10- 5 | |
| 縮小因子 | 沸騰する水で2時間 | % | 0.0004 |
| 表面抵抗性 | 500V DC 正常状態 | M.Ω | ≥1×107 |
| 500V DC 恒常湿度と温度 | M.Ω | ≥1×105 | |
| 容積抵抗性 | 正常状態 | MΩ.cm | ≥1×109 |
| 恒常な湿度と温度 | ≥1×106 | ||
| 表面電解強度 | 正常状態 | Kv/mm | ≥15 |
| 恒常な湿度と温度 | ≥12 | ||
| ダイレクトリ常数 | 10GHz | εr | 36 9610 について210 について5, 11, 16, 20, 22(±2%)(DKはカスタマイズすることができます) |
| 消耗因子 | 10GHz | Tgδ(3〜11) | ≤1×10-3 |
| Tgδ(12〜22) | ≤1.5×10-3 |
他の利用可能な高周波材料
ロジャース RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203など
ロジャース RT/デュロイド 5880, RT/デュロイド 5870, RT/デュロイド 6002, RT/デュロイド 6010, RT/デュロイド 6035HTCなど
ロジャーズTMM4,TMM10,カッパ438,その他
PTFE F4B DK22DK265
タコニック TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10など
AD450,AD600,AD1000,TC350など
|
|
