| MOQ: | 1pcs |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000PCS |

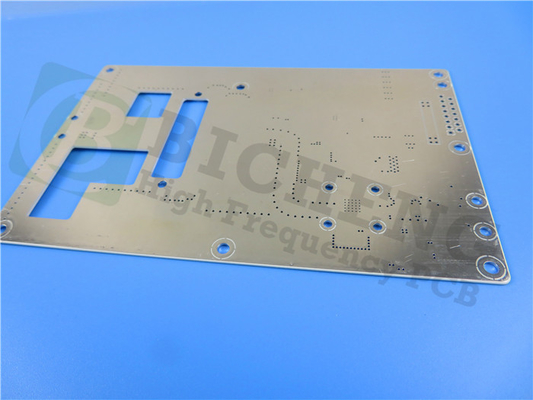

RO4533 高周波プリント基板ロジャース 20mil 30mil 60mil アンテナ RF PCB
(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)
概要
RO4533 高周波積層板は、セラミック充填、ガラス強化炭化水素ベースの材料であり、Rogers Corporation のコストパフォーマンスに優れた材料であり、アンテナ市場の特定の需要を満たすように特別に設計および製造されています。誘電率は 3.3、10 GHz で測定した損失正接 (Df) は 0.0025 です。これらの値により、アンテナ設計者は信号損失を最小限に抑えながら実質的なゲイン値を実現できます。したがって、モバイルインフラストラクチャのマイクロストリップアンテナアプリケーションに必要な優れた受動的相互変調応答を提供します。
これは、従来の PTFE アンテナ技術に代わる手頃な価格の代替品であるため、当社の設計者はアンテナの価格と性能を最適化できます。RO4533 誘電体材料の樹脂システムは、理想的なアンテナ性能に必要な特性を提供するように設計されています。X 方向と Y 方向の両方の熱膨張係数 (CTE) は銅の熱膨張係数と同様です。CTE の適合性が優れているため、プリント基板アンテナのストレスが軽減されます。
機能と利点
1. 低損失 0.0025、低 Dk 3.3、低 PIM 応答: 幅広い用途に使用可能
2. 熱硬化性樹脂システム: 標準的な PCB 製造と互換性があります。
3. 優れた寸法安定性: パネルサイズが大きくなると歩留まりが向上します
4. 均一な機械的特性: 取り扱い中に機械的形状を維持します。
5. 高い熱伝導率: 電力処理の向上
代表的なアプリケーション：
1. 携帯電話インフラ基地局アンテナ
2. WiMAX アンテナ ネットワーク
当社の PCB 機能 (RO4533)
| PCB材質: | セラミック充填ガラス強化炭化水素 |
| 指定： | RO4533 |
| 誘電率: | 3.3 |
| 損失係数 | 0.0025 10GHz |
| レイヤー数: | 両面基板、多層基板、ハイブリッド基板 |
| 銅の重量: | 0.5オンス（17μm）、1オンス（35μm）、2オンス（70μm） |
| プリント基板の厚さ: | 20ミル (0.508mm)、30ミル (0.762mm)、60ミル (1.524mm) |
| プリント基板サイズ: | ≤400mm×500mm |
| 戦士の表情： | 緑、黒、青、黄、赤など |
| 表面仕上げ： | 裸銅、HASL、ENIG、浸漬銀、浸漬錫、OSP など。 |
RO4533 の代表値
| 財産 | RO4533 | 方向 | 単位 | 状態 | 試験方法 |
| 誘電率とプロセス | 3.3±0.08 | Z | - | 10GHz/23℃2.5GHz | IPC-TM-650、2.5.5.5 |
| 損失係数 | 0.002 | Z | - | 2.5GHz/23℃ | IPC-TM-650、2.5.5.5 |
| 0.0025 | 10GHz/23℃ | ||||
| PIM (標準) | -157 | - | dBc | 反射された 43 dBm スイープ トーン | Summitek 1900b PIM アナライザー |
| 絶縁耐力 | >500 | Z | V/ミル | 0.51mm | IPC-TM-650、2.5.6.2 |
| 寸法安定性 | <0.2 | X、Y | mm/m (ミル/インチ) | エッチの後 | IPC-TM-650、2.4.39A |
| 熱膨張係数 | 13 | バツ | ppm/℃ | -55 ～ 288℃ | IPC-TM-650、2.4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| 熱伝導率 | 0.6 | - | W/(mK) | 80℃ | ASTM C518 |
| 吸湿性 | 0.02 | - | % | D48/50 | IPC-TM-650、2.6.2.1 ASTM D570 |
| TG | >280 | - | ℃TMA | あ | IPC-TM-650、2.4.24.3 |
| 密度 | 1.8 | - | グラム/センチメートル3 | - | ASTM D792 |
| 銅剥離強度 | 6.9(1.2） | - | ポンド/インチ (N/mm) | 1オンス。EDCポストはんだフロート | IPC-TM-650、2.4.8 |
| 可燃性 | 非FR | - | - | - | UL94 |
| 鉛フリープロセス対応 | はい | - | - | - | - |
|
|
