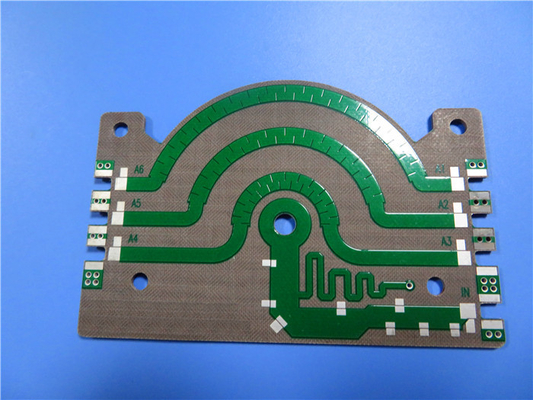

60mil液浸の金が付いている雑種の多層RF PCB板

60mil液浸の金が付いている雑種の多層RF PCB板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
陶磁器
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-193.V1.0
基礎材料:
セラミック,PTFE,織物ガラス繊維の複合材料
層の計算:
二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ:
10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm)
PCBのサイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒く、青、黄色、赤い等。
銅の重量:
0.5oz (17 µm)、1oz (35µm)
表面の終わり:
裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP、純粋な金によってめっきされる等…
ハイライト:

雑種RFプロトタイプ板

,

多層電子回路基板

,

60mil多層RF PCB

製品説明



TLY-5Z 高周波 PCB 60ml 30mil 20mil 10mil 浸水金付きタコン RF PCB

(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)



タコニックのTLY-5Z高周波ラミネートは 陶器,PTFE,織物ガラス繊維の強化から成る 先進的な複合材料です適正な低重量要求を持つ航空宇宙などの低密度アプリケーションのために設計されています陶器と繊維ガラスを使ったため,TLY-5Zは高度に安定した寸法を持っています.低密度アプローチは,PTFE豊富な複合材料では不可能である低Z軸拡張も可能にしますTLY-5Zは高熱安定性があり,PTFE豊富なラミナットの熱膨張の半分しか持っていない.



利点:

低Z軸 CTE

穴の安定性で塗装された

低密度 (1.92 g/cm3)

魅力的な価格/パフォーマンス比

皮の強度が優れている

円銅と互換性がある



TLY-5Z PCBの典型的な用途は以下の通りである.

1航空宇宙部品: PCB は,軽量性と安定性を利用して,様々な航空宇宙部品で使用できます.



2航空機用の軽量アンテナ:TLY-5Z PCBの軽量性により,航空機で使用される軽量アンテナの製造に適しています.



3RF 消極的部品:PCB は,優れた性能特性から利益を得て,RF 消極的部品に利用できます.



60mil液浸の金が付いている雑種の多層RF PCB板 0



私たちのPCB能力 (TLY-5Z)

PCB 材料: セラミック,PTFE,織物ガラス繊維の複合材料
名称: TLY-5Z
ダイレクトリ常数: 2.20 +/- 0.04 (1.9GHz)
消耗因子 0.0015 (10GHz)
層数: 双面PCB,多層PCB,ハイブリッドPCB
銅の重量: 0.5oz (17μm),1oz (35μm)
ラミネート厚さ: 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など



わたしたち に つい て

2003年に設立され,深?? ビチェン電子技術株式会社は,確立された高周波PCBサプライヤーと輸出商で,中国深?? で,切断セルラー基地局アンテナ,衛星,高周波の受動部品ミリメートル波装置,レーダーシステム,デジタル無線周波数アンテナなどで 18年間,世界中に高周波PCBは主に3つの高周波材料ブランドで作られていますロジャーズ・コーポレーション,タコニック,ワングリング 介電常数 2.2 から 10.2 など



FR-4回路板,柔軟な回路,金属コアPCBの 部門もあります 試作品として 小規模生産までHDI のような高付加価値の PCB プロジェクトも積極的に研究し構築していますこれは,私たちのPCB製品が有効な延長と補完を生成させました.低端から高端まで.



コンピュータネットワーク,安全と監視,電源,通信,自動車電子,医療機器と機器国防産業機器など



付録: TLY-5Z の典型的な値

資産 試験方法 ユニット 価値 ユニット 価値
Dk @ 1,9 GHz IPC-650 2 試聴する5.5.5.1 モード   2.20+/- 0.04   2.20+/- 0.04
Df @ 1.9 GHz IPC-650 2 試聴する5.5.5.1 モード   0.001   0.001
Df @ 10 GHz IPC-650 2 試聴する5.5.5.1 モード   0.0015   0.0015
Tc(D) K (-55 ~150)°C) について IPC-650 2 試聴する5.5.6 モード ppm/°C について -72歳 ppm/°C について -72歳
ダイレクトリック断裂電圧 IPC-650 2 試聴する5.6 kV 45 kV 45
介電力強度 IPC-650 2 試聴する5.6.2 V/ml 770 V/mm 30,315
水分吸収 IPC-650 2 試聴する6.2.1 % 0.03 % 0.03
剥離強度 (1オンス銅) IPC-650 2 試聴する4.8 パウンド/インチ 7 N/mm 1.3
容積抵抗性 IPC-650 2 試聴する5.17.1 モーム/cm 10^9 モーム/cm 10^9
表面抵抗性 IPC-650 2 試聴する5.17.1 モームス 10^8 モームス 10^8
張力強度 (MD) IPC-650 2 試聴する4.18.3 PSI 9137 N/mm2 63
張力強度 (CD) IPC-650 2 試聴する4.18.3 PSI 9572 N/mm2 66
ストレンジルモジュール (MD) IPC-650 2 試聴する4.18.3 PSI 182,748 N/mm2 1260
張力モジュール (CD) IPC-650 2 試聴する4.18.3 PSI 165,344 N/mm2 1140
伸縮 (MD) IPC-650 2 試聴する4.18.3 % 6 % 6
伸縮 (CD) IPC-650 2 試聴する4.18.3 % 6.9 % 6.9
柔軟性 (MD) ASTM D790 PSI 10,300 N/mm2 71
柔軟性 (CD) ASTM D790 PSI 11,600 N/mm2 80
フレックスモジュール (MD) ASTM D790 PSI 377,100 N/mm2 2600
フレックスモジュール (CD) ASTM D790 PSI 432,213 N/mm2 2980
次元安定性 (MD) IPC-650 2 試聴する4.39(ベーキング) % (10m) -0だった05 % (30m) -0だった05
次元安定性 (CD) IPC-650 2 試聴する4.39(ベーキング) % (10m) -0だった17 % (30m) -0だった11
次元安定性 (MD) IPC-650 2 試聴する4.39(ストレス) % (10m) -0だった07 % (30m) -0だった07
次元安定性 (CD) IPC-650 2 試聴する4.39(ストレス) % (10m) -0だった22 % (30m) -0だった14
密度 (特異重力) IPC-650 2 試聴する3.5 g/cm3 1.92 g/cm3 1.92
特定熱量 IPC-650 2 試聴する4.50 J/g°C について 0.95 J/g°C について 0.95
熱伝導性 IPC-650 2 試聴する4.50 W/M*K 0.2 W/M*K 0.2
CTE (x-y) (50〜150)°C) について IPC-650 2 試聴する4.41 ppm/oC 30〜40 ppm/oC 30〜40
CTE (z) (50 - 150)°C) について IPC-650 2 試聴する4.41 ppm/oC 130 ppm/oC 130
硬さ ASTM D2240(耐久計) - 68 - 68
UL-94 炎症性評価 UL-94   V-0   V-0



60mil液浸の金が付いている雑種の多層RF PCB板 1
