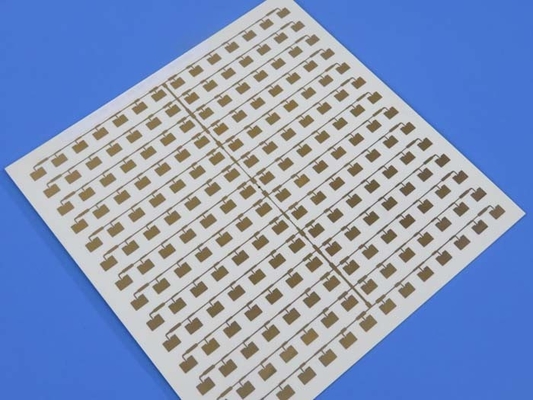

AD255C 高周波アンテナ PCB 20ミリ 30ミリ 40ミリ 60ミリ 厚さ 浸透金 浸透銀
(印刷回路板はカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
一般的な説明
ロジャースのAD255C基板は 高性能で 特殊な材料で 今日の無線アンテナ市場の要求を満たすために 特別に設計され製造されていますガラスで強化されたAD255Cは,制御された介電常数,低損失性能,および非常に良い受動インターモダレーション (PIM) 性能を提供するPTFEベースの複合材料である.55ED銅とリバーストリート銅で10GHzで0.0013の消耗因子です. 20mlから125mlまで利用できます.
PCB容量 (AD255C)
| PCB 材料: | ガラス強化,PTFEベースの複合材料 |
| 名称: | AD255C |
| ダイレクトリ常数: | 2.55 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ダイレクトリック厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 40ミリ (1.016mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
典型的な用途
自動車用テレマティックアンテナシステム
携帯電話インフラストラクチャの基地局アンテナ
商用衛星ラジオアンテナ
AD255C の典型的な値
| 電気特性 | AD255C | 単位 | 試験条件 | 試験方法 | |
| PIM (30ml/60ml) | -159/-163 について | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内側 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.60 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -110 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 7.4 × 108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 3.6 × 107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 911 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 34 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 26 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.35 | W/mK | - | z方向 | ASTM D5470 |
| デラミナ 化 する 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.03/007 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
わたしたち に つい て
私たちは,中国深?? で確立された高周波PCBサプライヤーと輸出業者です, 切断セルラー基地局アンテナ,衛星,高周波受動部品,マイクロストライプラインとバンドライン回路私たちの高周波PCBは主に3つの高周波材料ブランドに構築されています:ロジャース 株式会社ダイエレクトリック定数は 2.2 から 10.2 などです
私たちの利点
1強力なPCB能力が 開発,販売,マーケティングを支援します
2. PCB製品と製造は認可機関によって認証されています;
3生産能力は3万m2で,毎月8000種類のPCBを生産する.
4迅速なCADCAMチェックと無料のPCBのオート;
5オーダー数も最小限です 1個が用意されています
6情熱,規律,責任,誠実なチーム
7高周波PCBの経験が19年以上あります
8プロトタイプPCBから量産能力
9納期: >98%,顧客からの苦情率は <1%
10IPCクラス2 / IPCクラス3
|
|
| MOQ: | 1PCS |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
AD255C 高周波アンテナ PCB 20ミリ 30ミリ 40ミリ 60ミリ 厚さ 浸透金 浸透銀
(印刷回路板はカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
一般的な説明
ロジャースのAD255C基板は 高性能で 特殊な材料で 今日の無線アンテナ市場の要求を満たすために 特別に設計され製造されていますガラスで強化されたAD255Cは,制御された介電常数,低損失性能,および非常に良い受動インターモダレーション (PIM) 性能を提供するPTFEベースの複合材料である.55ED銅とリバーストリート銅で10GHzで0.0013の消耗因子です. 20mlから125mlまで利用できます.
PCB容量 (AD255C)
| PCB 材料: | ガラス強化,PTFEベースの複合材料 |
| 名称: | AD255C |
| ダイレクトリ常数: | 2.55 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ダイレクトリック厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 40ミリ (1.016mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
典型的な用途
自動車用テレマティックアンテナシステム
携帯電話インフラストラクチャの基地局アンテナ
商用衛星ラジオアンテナ
AD255C の典型的な値
| 電気特性 | AD255C | 単位 | 試験条件 | 試験方法 | |
| PIM (30ml/60ml) | -159/-163 について | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内側 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.60 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -110 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 7.4 × 108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 3.6 × 107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 911 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 34 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 26 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.35 | W/mK | - | z方向 | ASTM D5470 |
| デラミナ 化 する 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.03/007 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
わたしたち に つい て
私たちは,中国深?? で確立された高周波PCBサプライヤーと輸出業者です, 切断セルラー基地局アンテナ,衛星,高周波受動部品,マイクロストライプラインとバンドライン回路私たちの高周波PCBは主に3つの高周波材料ブランドに構築されています:ロジャース 株式会社ダイエレクトリック定数は 2.2 から 10.2 などです
私たちの利点
1強力なPCB能力が 開発,販売,マーケティングを支援します
2. PCB製品と製造は認可機関によって認証されています;
3生産能力は3万m2で,毎月8000種類のPCBを生産する.
4迅速なCADCAMチェックと無料のPCBのオート;
5オーダー数も最小限です 1個が用意されています
6情熱,規律,責任,誠実なチーム
7高周波PCBの経験が19年以上あります
8プロトタイプPCBから量産能力
9納期: >98%,顧客からの苦情率は <1%
10IPCクラス2 / IPCクラス3
