| 基礎材料: | AD255C 1.524mm | 層の計算: | 2層 |
|---|---|---|---|
| PCBの厚さ: | 1.6 mm ±0.1 | PCBのサイズ: | 98 x 100mm=1アップ |
| 銅の重量: | 1oZ | 表面の終わり: | 液浸の金 |
| ハイライト: | AD255Cのアンテナ サーキット ボード,PCBのアンテナ サーキット ボード,二重層のプリント回路 アンテナ |
||

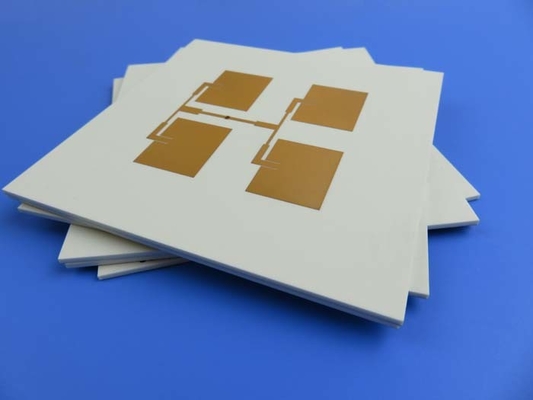

AD255C 高周波PCB 60ml 1.524mm アンテナ回路板 浸水金付き二重層
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
一般説明
AD255Cの特殊アンテナラミネートで作られたアンテナPCBです 上層にアンテナパッドと下層に銅のシールドを備えた 2層のボードです60ミリ基板で作る板は,溶接マスクやシルクスクリーンなしで浸水金でコーティングされています.板はIPCクラスII標準に従って製造されています.すべてのボードは 100% 送料前に電気テストされています.
PCB 仕様
| PCB の サイズ | 98 x 100mm=1アップ |
| 板のタイプ | 双面PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 17um ((0.5オンス) +プレートTOP層 |
| AD255C 1.524mm | |
| 銅 ------- 17um ((0.5オンス) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 118m / 118m |
| 最小/最大穴: | 1.5 mm / 1.5 mm |
| 異なる穴の数: | 1 |
| 穴数: | 1 |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | AD255C 1.524mm |
| 末尾のホイール外側: | 1.0オンス |
| ファイナルホイール内側: | N/A |
| PCBの最終高さ: | 1.6 mm ±01 |
| 塗装とコーティング | |
| 表面塗装 | 浸透金90.8% |
| 溶接マスク 適用: | N/A |
| 溶接マスクの色: | N/A |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | N/A |
| 部品レジェンドの色 | N/A |
| 製造者名またはロゴ: | N/A |
| VIA | 穴 (PTH) を塗装し,最小サイズは1.5mm. |
| 燃やす可能性の評価 | 94V-0 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
わたしたち の 利点
1高周波PCBの経験が19年以上あります
2対象となる製品の最初の生産率: >99%
3ISO9001,ISO14001,ISO13485,UL認定製造工場
416000m2のワークショップ,毎月30000m2の生産能力
5経験豊富な営業担当者が 熟練した顧客サービスを提供します
6最低注文量と低コストのサンプルがない.
7プロトタイプPCB能力と量産能力
8顧客からの苦情の割合: <1%
9IPCクラス2 / IPCクラス3
10中国に本拠を置いて 世界にサービスを提供しています
私たちのPCB能力 (2022年)
| パラメータ | 価値 |
| 層数 | 1〜32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ; TMM3,TMM4,TMM6,TMM10,TMM10i,TMM13i,Kappa 438; TLF-35; RF-35TC,RF-60A,RF-60TC,RF-35A2,RF-45,RF-10,TRF-45; TLX-0,TLX-6,TLX-7,TLX-8;TLX-9,TLY-3,TLY-5,TLY-5ZPTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど), FR-4 高CTI> 600V;ポリマイド,PET金属コアなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~350μm (1oz~10oz) |
| 内部の銅厚さ | 17μm~350μm (0.5オンス~10オンス) |
| 穴を掘る (機械) | 00.2mm~6.35mm |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,インマージョンチーン,インマージョンシルバー,OSP,ゴールドフィンガー,純粋な金塗装など |
