RO4835ロジャースRF PCB板30mil ED銅多層PCB

RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB
RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB RO4835 Rogers RF PCB Board 30mil ED Copper Multilayer PCB

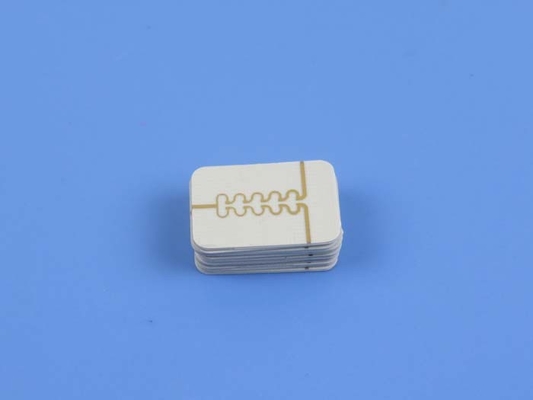

大画像 :  RO4835ロジャースRF PCB板30mil ED銅多層PCB

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-199.V1.0
お支払配送条件:
最小注文数量: 1PCS
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000PCS
詳細製品概要
基礎材料: 炭化水素の陶磁器の積層物 層の計算: 二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ: 4ミリ (0.102mm), 7.3ミリ (0.186mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm), 30.7ミリ (0.780mm), 60.7ミリ (1.542m PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。 銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
表面の終わり: 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP、純粋な金によってめっきされる等…
ハイライト:

RO4835 RFのサーキット ボード

,

30mil多層RF PCB

,

EDの銅RFのプリント基板



ロジャース RO4835 高周波 PCB 10ml 20mil 30mil ED コッパー 10.7mil 20.7mil 30.7mil ロプロ コッパー

(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)



一般説明

ロジャース RO4835基体は,高温でより高い安定性を要求するアプリケーションのための抗酸化性高周波材料の一種である炭化水素セラミックラミネートである.他の炭化水素ベースの材料よりも酸化に強くRO4835ラミナットは,優れた高周波性能と低コストの回路製造を提供するように設計されています.RO4835材料は,RO4350Bラミネートとほぼ同一の電気的および機械的特性を有します.顧客が長年成功して使ってきたものです



酸化は時間や温度とともに 熱耐性のあるラミネート材料に影響します酸化により,電解常量や電路基板の消耗因子がわずかに増加する.



RO4835ロジャースRF PCB板30mil ED銅多層PCB 0



特徴 と 益

1性能に敏感で大量のアプリケーションのために設計された典型的な熱固性マイクロ波材料と比較して,酸化抵抗性が著しく向上しました.

2低負荷は優れた電気性能を示し,特に自動車用途に理想的な,より高い動作周波数での適用を可能にします.

3密度の高い電圧不変容量は制御されたインピーダンスの送電線につながります

4. 鉛のないプロセスに適合する結果,バブル化やデラミナーションがない

5低Z軸の拡張は,信頼性の高い穴を介して塗装

6低平面内膨張係数は,回路処理温度の範囲全体で安定しています.

7. CAF耐性



私たちのPCB能力 (RO4835)

PCB 材料: 炭化水素セラミックラミネート
名称: RO4835
ダイレクトリ常数: 3.48 (10 GHz)
消耗因子 0.0037 (10 GHz)
層数: 双面PCB,多層PCB,ハイブリッドPCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
介電体厚さ (ED銅) 6.6ミリ (0.168mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm)
介電体厚さ (ロプロ銅) 4ミリ (0.102mm), 7.3ミリ (0.186mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm), 30.7ミリ (0.780mm), 60.7ミリ (1.542mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など



RO4835 PCB の典型的な用途には,自動車用レーダーとセンサー pポイントからポイントまでのマイクロ波,pオーバーアンプ pハセッド - 配列レーダーRF部品



附属書:RO4835の典型的な値

資産 RO4835 方向性 単位 条件 試験方法
ダイレクトリコンスタント,ε プロセス 3.48±005 Z - 10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
変圧電圧定数,設計 3.66 Z - 8〜40 GHz 分相長法
消耗因子 0.0037 Z - 10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε +50 Z ppm/°C -100ドル°C150まで°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 5 × 108   MΩ.cm コンド A IPC-TM-650 2 試行錯誤した5.17.1
表面抵抗性 7 × 108   コンド A IPC-TM-650 2 試行錯誤した5.17.1
電力の強さ 30.2 ((755) Z Kv/mm ((v/ml)   IPC-TM-650 2 試行錯誤した5.6.2
張力モジュール 7780 (((1128) Y MPa (kS) RT 労働力 ASTM D 638
張力強度 136(19.7) Y MPa (kS) RT 労働力 ASTM D 638
折りたたみ力 186 (27)   パンプー (kpsi)   IPC-TM-650 2 試行錯誤した4.4
次元安定性 <0.5 X,Y mm/m
(ミリ/インチ)
エッチ+E2/150の後に°C IPC-TM-650 2 試行錯誤した4.39A
熱膨張係数 10
12
31
X について
Y
Z
ppm/°C -55歳°C288まで°C IPC-TM-650 2 試行錯誤した4.41
Tg >280   °CTMA A について IPC-TM-650 2 試行錯誤した4.24.3
Td 390   °CTGA   ASTM D 3850
熱伝導性 0.66   W/m/oK 80°C ASTM C518
水分吸収 0.05   % 48時間潜水 0.060"
サンプル温度 50
°C
ASTM D 570
密度 1.92   gm/cm3 23°C ASTM D 792
銅皮の強度 0.88 (5.0)   N/mm (pli) 溶接後 フロー 1オンス
EDC フィルム
IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



RO4835ロジャースRF PCB板30mil ED銅多層PCB 1
