ロジャース4835 1.524mmの二重層のロジャースRF PCB板高周波

ロジャース4835 1.524mmの二重層のロジャースRF PCB板高周波

MOQ: 1PCS
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-199.V1.0
基材:
RO4835 1.524mm
層の計算:
2つの層
PCBの厚さ:
1.6 mm ±0.1
PCBのサイズ:
12 x 26mm=1up
銅の重量:
1oz
表面の終わり:
液浸の金
ハイライト:

二重層RFのプリント基板

,

1.524mm RFのサーキット ボード

,

ロジャースの高周波サーキット ボード

製品説明



RO4835液浸の金が付いている高周波PCBの二重層60mil 1.524mmロジャース4835 PCB

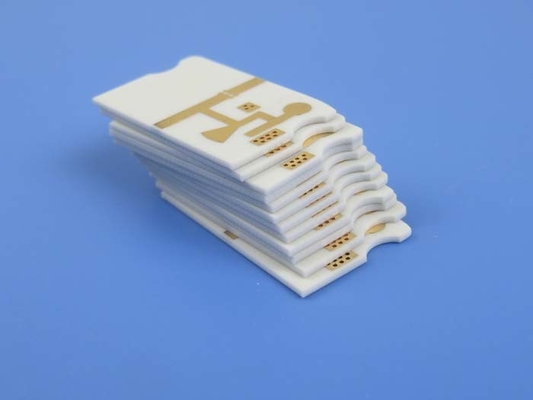

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



概説

これはRO4835積層物で、最下の側面の層を保護する上部の信号の層の二重層造られるタイプのロジャース高周波PCBである。それは液浸の金、はんだのマスクまたはシルクスクリーンとめっきされない。それは60mil基質を使用して、0.5oz銅の開始製造した。板はIPCのクラスIIの標準によって製造される。郵送物の前にテストされる板全員は100%の電気である。



PCBの指定

PCBのサイズ 12 x 26mm=1up
板タイプ 倍はPCB味方した
層の数 2つの層
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------17um (0.5 oz) +plateの最上層
RO4835 1.524mm
銅-------17um (0.5 oz) +版BOTの層
技術
最低の跡およびスペース: 110ミル/110ミル
最低/最高の穴: 1.0 mm/1.0 mm
異なった穴の数: 1
ドリル孔の数: 10
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御: いいえ
金指の数: 0
板材料
ガラス エポキシ: RO4835 1.524mm
最終的なホイルの外面: 1.0 oz
内部最終的なホイル: N/A
PCBの最終的な高さ: 1.6 mm ±0.1
めっきおよびコーティング
表面の終わり 液浸の金、86.2%
に適用するためにマスクをはんだ付けしなさい: N/A
はんだのマスク色: N/A
はんだのマスクのタイプ: N/A
CONTOUR/CUTTING 旅程

構成の伝説の側面 N/A
構成の伝説の色 N/A
製造業者の名前かロゴ: N/A
を経て 穴(PTH)を通ってめっきされる、最低のサイズ1.0mm。
FLAMIBILITYの評価 94V-0
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。



特徴および利点

1. かなり敏感な性能大量の適用のために設計されている典型的なthermosetマイクロウェーブ材料と比較された酸化抵抗を改善した。

2. 低損失の展示物の優秀な電気性能自動車適用にとって理想的なより高い動作周波数の適用を、特に許可する。

3. 管理されたインピーダンス送電線の堅い比誘電率の許容結果

4. 水ぶくれが生じるか、または薄片分離無しの無鉛プロセス多用性がある結果

5. 穴を通してめっきされる信頼できるの低いZ軸の拡張の結果

6. 低い内部平面の拡張係数は温度を処理する回路の全体の範囲に安定している残る

7. 抵抗力があるCAF



典型的な適用は自動車レーダーおよびセンサーの2地点間マイクロウェーブ、段階的に行なわれる電力増幅器-配列のレーダーおよびRFの部品である。



ロジャース4835 1.524mmの二重層のロジャースRF PCB板高周波 0



私達のPCBの機能(2022年)


変数 価値
層の計算 1-32
基質材料 RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO4534、RO4535、RO4835、RO3003、RO3006、RO3010、RO3035、RO3203、RO3210;RT/Duriod 5880;RT/Duriod 5870、RT/Duriod 6002、RT/Duroid 6010、RT/duroid 6035HTC;RT/duroid 5880LZ;TMM3、TMM4、TMM6、TMM10、TMM10i、TMM13iのΚ 438;TLF-35;RF-35TC、RF-60A、RF-60TC、RF-35A2、RF-45、RF-10、TRF-45;TLX-0、TLX-6、TLX-7、TLX-8;TLX-9、TLY-3、TLY-5、TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2);AD250C、AD255C、AD300D、AD350A、AD450、AD600、AD1000、TC350;TC600;Nelco N4000、N9350、N9240;FR-4 (高いTg S1000-2M、TU-872 SLK、TU-768、IT-180A等)、FR-4高いCTI>600V;Polyimide、ペット;金属の中心等。
最高のサイズ 飛行テスト:900*600mmの据え付け品テスト460*380mmのテスト無し1100*600mm
板輪郭の許容 ±0.0059"(0.15mm)
PCBの厚さ 0.0157" - 0.3937" (0.40mm--10.00mm)
厚さの許容(T≥0.8mm) ±8%
厚さの許容(t<0.8mm) ±10%
絶縁材の層の厚さ 0.00295" - 0.1969" (0.075mm--5.00mm)
最低トラック 0.003" (0.075mm)
最低スペース 0.003" (0.075mm)
外の銅の厚さ 35µm--350µm (1oz-10oz)
内部の銅の厚さ 17µm--350µm (0.5oz - 10oz)
ドリル孔(機械) 0.0079" - 0.25" (0.2mm--6.35mm)
終了する穴(機械) 0.0039" - 0.248" (0.10mm--6.30mm)
DiameterTolerance (機械) 0.00295" (0.075mm)
登録(機械) 0.00197" (0.05mm)
アスペクト レシオ 12:1
はんだのマスクのタイプ LPI
Soldermask最低の橋 0.00315" (0.08mm)
Soldermaskの最低の整理 0.00197" (0.05mm)
直径によるプラグ 0.0098" - 0.0236" (0.25mm--0.60mm)
インピーダンス制御許容 ±10%
表面の終わり HASL、HASL LF、ENIG、液浸の錫、液浸の銀、OSP、金指、純粋な金によってめっきされる等。
