基材: | RO4835 1.524mm | 層の計算: | 2つの層 |
---|---|---|---|
PCBの厚さ: | 1.6 mm ±0.1 | PCBのサイズ: | 12 x 26mm=1up |
銅の重量: | 1つのoz | 表面の終わり: | 液浸の金 |
ハイライト: | 二重層のロジャースRF PCB板,高周波マイクロウェーブPCB板,1.524mm RFのサーキット ボード |

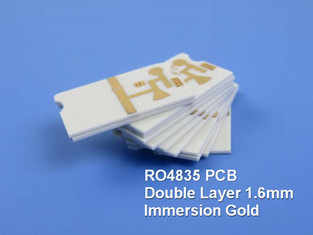

RO4835液浸の金が付いている高周波PCBの二重層60mil 1.524mmロジャース4835 PCB
(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはRO4835積層物で、最下の側面の層を保護する上部の信号の層の二重層造られるタイプのロジャース高周波PCBである。それは液浸の金、はんだのマスクまたはシルクスクリーンとめっきされない。それは60mil基質を使用して、0.5oz銅の開始製造した。板はIPCのクラスIIの標準によって製造される。郵送物の前にテストされる板全員は100%の電気である。
PCBの指定
PCBのサイズ | 12 x 26mm=1up |
板タイプ | 倍はPCB味方した |
層の数 | 2つの層 |
表面の台紙の部品 | 肯定 |
穴の部品を通して | いいえ |
層の旋回待避 | 銅-------17um (0.5 oz) +plateの最上層 |
RO4835 1.524mm | |
銅-------17um (0.5 oz) +版BOTの層 | |
技術 | |
最低の跡およびスペース: | 110ミル/110ミル |
最低/最高の穴: | 1.0 mm/1.0 mm |
異なった穴の数: | 1 |
ドリル孔の数: | 10 |
製粉されたスロットの数: | 0 |
内部排気切替器の数: | 0 |
インピーダンス制御: | いいえ |
金指の数: | 0 |
板材料 | |
ガラス エポキシ: | RO4835 1.524mm |
最終的なホイルの外面: | 1.0 oz |
内部最終的なホイル: | N/A |
PCBの最終的な高さ: | 1.6 mm ±0.1 |
めっきおよびコーティング | |
表面の終わり | 液浸の金、86.2% |
に適用するためにマスクをはんだ付けしなさい: | N/A |
はんだのマスク色: | N/A |
はんだのマスクのタイプ: | N/A |
CONTOUR/CUTTING | 旅程 |
印 | |
構成の伝説の側面 | N/A |
構成の伝説の色 | N/A |
製造業者の名前かロゴ: | N/A |
を経て | 穴(PTH)を通ってめっきされる、最低のサイズ1.0mm。 |
FLAMIBILITYの評価 | 94V-0 |
次元の許容 | |
輪郭次元: | 0.0059" |
板めっき: | 0.0029" |
ドリルの許容: | 0.002" |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
私達について
私達は18年間細胞基地局のアンテナ、衛星、高周波受動の部品、マイクロストリップ ラインおよびバンド ライン回路、ミリメートル波装置、レーダー システム、デジタル無線周波数のアンテナおよび他の分野世界的に断絶するシンセン中国の確立された高周波PCBの製造者そして輸出業者である。私達の高周波PCBsは3つの高周波物質的なブランドで主に造られる:Rogers Corporation、Taconicおよびせしめる。2.2からの10.2等への比誘電率の範囲。
私達にまたFR-4サーキット ボードの分割、適用範囲が広い回路があり、金属の中心PCBsはプロトタイプ、大量生産への小さい操業として特色になった。私達はまたHDI、速い回転、インピーダンス制御、重い銅およびバックプレーン板等として積極的にそのような付加価値の高いPCBのプロジェクトを研究し、造る。これは低価格から上限まで及ぶ統合された製品種目の私達のPCBプロダクト、また形成に有効な延長および否定回路を発生させる。
私達の利点
1. ISO9001、ISO14001、ISO13485、ULは製造の工場を証明した;
2. PCBの製造業は必須の指定によって厳しくある;
3. あなたのPCBに会うことはプロトタイプから大量生産に必要とする;
4. 層HDI PCBs;
5. 16000㎡研修会;1ヶ月あたりの8000のタイプのPCB;
6. 速いCADCAMの点検および自由なPCBの引用語句;
7. 最初生産の資格があるプロダクト率:>99%の顧客の不平率: <1>
8. 高周波PCBの経験の19+年以上;
9. IPCのクラス2/IPCのクラス3;
10. プロトタイプPCBの機能および大量生産の機能;
私達のPCBの機能(2022年)
変数 | 価値 |
層の計算 | 1-32 |
基質材料 | RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO4534、RO4535、RO4835、RO3003、RO3006、RO3010、RO3035、RO3203、RO3210;RT/Duriod 5880;RT/Duriod 5870、RT/Duriod 6002、RT/Duroid 6010、RT/duroid 6035HTC;RT/duroid 5880LZ;TMM3、TMM4、TMM6、TMM10、TMM10i、TMM13iのΚ 438;TLF-35;RF-35TC、RF-60A、RF-60TC、RF-35A2、RF-45、RF-10、TRF-45;TLX-0、TLX-6、TLX-7、TLX-8;TLX-9、TLY-3、TLY-5、TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2);AD250C、AD255C、AD300D、AD350A、AD450、AD600、AD1000、TC350;TC600;Nelco N4000、N9350、N9240;FR-4 (高いTg S1000-2M、TU-872 SLK、TU-768、IT-180A等)、FR-4高いCTI>600V;Polyimide、ペット;金属の中心等。 |
最高のサイズ | 飛行テスト:900*600mmの据え付け品テスト460*380mmのテスト無し1100*600mm |
板輪郭の許容 | ±0.0059"(0.15mm) |
PCBの厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
厚さの許容(T≥0.8mm) | ±8% |
厚さの許容(t<0.8mm) | ±10% |
絶縁材の層の厚さ | 0.00295" - 0.1969" (0.075mm--5.00mm) |
最低トラック | 0.003" (0.075mm) |
最低スペース | 0.003" (0.075mm) |
外の銅の厚さ | 35µm--350µm (1oz-10oz) |
内部の銅の厚さ | 17µm--350µm (0.5oz - 10oz) |
ドリル孔(機械) | 0.0079" - 0.25" (0.2mm--6.35mm) |
終了する穴(機械) | 0.0039" - 0.248" (0.10mm--6.30mm) |
DiameterTolerance (機械) | 0.00295" (0.075mm) |
登録(機械) | 0.00197" (0.05mm) |
アスペクト レシオ | 12:1 |
はんだのマスクのタイプ | LPI |
Soldermask最低の橋 | 0.00315" (0.08mm) |
Soldermaskの最低の整理 | 0.00197" (0.05mm) |
直径によるプラグ | 0.0098" - 0.0236" (0.25mm--0.60mm) |
インピーダンス制御許容 | ±10% |
表面の終わり | HASL、HASL LF、ENIG、液浸の錫、液浸の銀、OSP、金指、純粋な金によってめっきされる等。 |
