商品の詳細:
お支払配送条件:
|

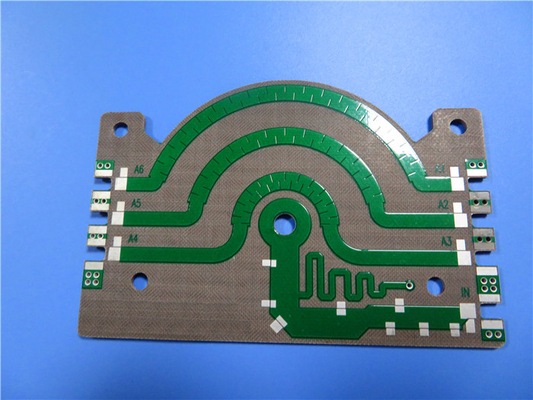

| 基材: | TLY-5Z 0.762mm | 層の計算: | 2層 |
|---|---|---|---|
| PCBの厚さ: | 0.8mm±0.1 | PCBのサイズ: | 72 x 55mm=1up |
| はんだのマスク: | 緑 | シルクスクリーン: | 白い |
| 銅の重量: | 1oz | 表面の終わり: | 液浸の金 |
| ハイライト: | TLY-5Z PCB材料,0.8mm PCB板,液浸の金PCB材料 |
||
TLY-5Z PCB:要求の適用のための高性能解決
TLY-5Z PCBは高性能および信頼性による多くの異なった適用で広く利用されているタイプのプリント基板である。このタイプofPCBはテレコミュニケーション、家電、コンピュータおよび自動車適用のような企業で一般的である。このTLY-5Z PCBの主特徴そして利点をbeexploring記事、wewill、また一般的である適用および企業のいくつか。
主特徴および利点
TLY-5Z PCBは高い熱伝導性および優秀な電気絶縁材の特性によって特徴付けられる。これらの特性はそれを熱放散および電気絶縁材が重大である使用inhigh性能の適用にとって理想的にさせる。さらに、TLY-5Z PCBは高い信頼性のanddurabilityのために知られていて、それに粗い環境の使用のための普及した選択をし、適用を要求する。
TLY-5Z PCBの主利点の1つは信号の損失か低下なしで高周波信号を扱う機能である。これはそれに無線周波数（RF）のアンプ、高速データ転送のような適用のためのidealchoiceを、およびマイクロウェーブ コミュニケーション、特に作る。
企業および適用
TLY-5Z PCBは細胞基地局および他の電気通信の構造基盤の構造のテレコミュニケーション工業で広く利用されている、特に。その高い熱伝導性および電気絶縁材の特性はそれに強力なアンプおよび送信機のような熱のsignificantamountを、発生させる装置の使用のための理想的な選択をする。
家電工業では、TLY-5Z PCBはアンプのandspeakersのような高性能音響設備の構造で一般的、である。信号の損失か低下なしで高周波信号を扱うその機能はそれに音響設備のthatrequiresの高い明快さおよび忠誠の使用のための理想的な選択をする。
TLY-5Z PCBはまた高性能機関制御の単位（ECUs）のandotherの電子制御システムの構造の自動車産業で頻繁に、特に使用される。その高い熱伝導性および信頼性はそれに高性能自動車で見つけられるそれらのような粗い環境そしてdemandingapplicationsの使用のための理想的な選択を、する。
結論
結論として、TLY-5Z PCBは多くの異なった企業のandapplicationsで広く利用されている高性能および信頼できるタイプのプリント基板である。その高い熱伝導性、電気絶縁材の特性および機能は高周波信号を扱うそれに熱放散、電気絶縁材および信号の明快さを要求する使用inhigh性能の適用のための理想的な選択をする。
私達の利点
1. PCBのプロダクトおよび製造業は承認された組織によって証明される;
2. 速いCADCAMの点検および自由なPCBの引用語句;
3. 情熱、訓練、責任および正直者のチーム;
4. 時間通りに配達:>98%の顧客の不平率: <1>
5. IPCのクラス2/IPCのクラス3;
私達のPCBの機能（2022年）
| 変数 | 価値 |
| 層の計算 | 1-32 |
| 基質材料 | RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO4534、RO4535、RO3003、RO3006、RO3010、RO3035、RO3203、RO3210;RT/Duriod 5880;RT/Duriod 5870、RT/Duriod 6002、RT/Duroid 6010、RT/duroid 6035HTC;RT/duroid 5880LZ;TMM3、TMM4、TMM6、TMM10、TMM10i、TMM13iのΚ 438;TLF-35;RF-35TC、RF-60A、RF-60TC、RF-35A2、RF-45、RF-10、TRF-45;TLX-0、TLX-6、TLX-7、TLX-8;TLX-9、TLY-3、TLY-5、TLY-5Z;PTFE F4B （DK2.2 DK2.65 DK2.85 DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2）;AD450、AD600、AD1000、TC350;Nelco N4000、N9350、N9240;FR-4 （高いTg S1000-2M、TU-872 SLK、TU-768、IT-180A等）、FR-4高いCTI>600V;Polyimide、ペット;金属の中心等。 |
| 最高のサイズ | 飛行テスト:900*600mmの据え付け品テスト460*380mmのテスト無し1100*600mm |
| 板輪郭の許容 | ±0.0059"（0.15mm） |
| PCBの厚さ | 0.0157" - 0.3937" （0.40mm--10.00mm） |
| 厚さの許容（T≥0.8mm） | ±8% |
| 厚さの許容（t<0.8mm） | ±10% |
| 絶縁材の層の厚さ | 0.00295" - 0.1969" （0.075mm--5.00mm） |
| 最低トラック | 0.003" （0.075mm） |
| 最低スペース | 0.003" （0.075mm） |
| 外の銅の厚さ | 35µm--350µm （1oz-10oz） |
| 内部の銅の厚さ | 17µm--350µm （0.5oz - 10oz） |
| ドリル孔（機械） | 0.0079" - 0.25" （0.2mm--6.35mm） |
| 終了する穴（機械） | 0.0039" - 0.248" （0.10mm--6.30mm） |
| DiameterTolerance （機械） | 0.00295" （0.075mm） |
| 登録（機械） | 0.00197" （0.05mm） |
| アスペクト レシオ | 12:1 |
| はんだのマスクのタイプ | LPI |
| Soldermask最低の橋 | 0.00315" （0.08mm） |
| Soldermaskの最低の整理 | 0.00197" （0.05mm） |
| 直径によるプラグ | 0.0098" - 0.0236" （0.25mm--0.60mm） |
| インピーダンス制御許容 | ±10% |
| 表面の終わり | HASL、HASL LF、ENIG、液浸の錫、液浸の銀、OSP、金指、純粋な金によってめっきされる等。 |
付録:TLY-5Zの典型的な価値
| 特性 | テスト方法 | 単位 | 価値 | 単位 | 価値 |
| Dk @ 1.9 GHz | IPC-650 2.5.5.5 .1 Mod。 | 2.20+/- 0.04 | 2.20+/- 0.04 | ||
| Df @ 1.9 GHz | IPC-650 2.5.5.5 .1 Mod。 | 0.001 | 0.001 | ||
| Df @ 10のGHz | IPC-650 2.5.5.5 .1 Mod。 | 0.0015 | 0.0015 | ||
| Tc （D） K （- 55 ~150°C） | IPC-650 2.5.5.6 Mod。 | ppm/°C | -72 | ppm/°C | -72 |
| 絶縁破壊の電圧 | IPC-650 2.5.6 | kV | 45 | kV | 45 |
| 絶縁耐力 | IPC-650 2.5.6.2 | V/mil | 770 | V/mm | 30,315 |
| 湿気の吸収 | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 皮強さ（1つのoz。銅） | IPC-650 2.4.8 | /inch lbsの. | 7 | N/mm | 1.3 |
| 容積抵抗 | IPC-650 2.5.17.1 | Mohms/cm | 10^9 | Mohms/cm | 10^9 |
| 表面の抵抗 | IPC-650 2.5.17.1 | Mohms | 10^8 | Mohms | 10^8 |
| 引張強さ（MD） | IPC-650 2.4.18.3 | psi | 9137 | N/mm2 | 63 |
| 引張強さ（CD） | IPC-650 2.4.18.3 | psi | 9572 | N/mm2 | 66 |
| 抗張係数（MD） | IPC-650 2.4.18.3 | psi | 182,748 | N/mm2 | 1260 |
| 抗張係数（CD） | IPC-650 2.4.18.3 | psi | 165,344 | N/mm2 | 1140 |
| 延長（MD） | IPC-650 2.4.18.3 | % | 6 | % | 6 |
| 延長（CD） | IPC-650 2.4.18.3 | % | 6.9 | % | 6.9 |
| 屈曲の強さ（MD） | ASTM D790 | psi | 10,300 | N/mm2 | 71 |
| 屈曲の強さ（CD） | ASTM D790 | psi | 11,600 | N/mm2 | 80 |
| 屈曲の係数（MD） | ASTM D790 | psi | 377,100 | N/mm2 | 2600 |
| 屈曲の係数（CD） | ASTM D790 | psi | 432,213 | N/mm2 | 2980 |
| 寸法安定性（MD） | IPC-650 2.4.39 （焼きなさい） | % （10ミル） | -0.05 | % （30ミル） | -0.05 |
| 寸法安定性（CD） | IPC-650 2.4.39 （焼きなさい） | % （10ミル） | -0.17 | % （30ミル） | -0.11 |
| 寸法安定性（MD） | IPC-650 2.4.39 （圧力） | % （10ミル） | -0.07 | % （30ミル） | -0.07 |
| 寸法安定性（CD） | IPC-650 2.4.39 （圧力） | % （10ミル） | -0.22 | % （30ミル） | -0.14 |
| 密度（比重） | IPC-650 2.3.5 | g/cm3 | 1.92 | g/cm3 | 1.92 |
| 比熱 | IPC-650 2.4.50 | J/g°C | 0.95 | J/g°C | 0.95 |
| 熱伝導性 | IPC-650 2.4.50 | W/M*K | 0.2 | W/M*K | 0.2 |
| CTE （X-Y） （50 - 150°C） | IPC-650 2.4.41 | ppm/ºC | 30-40 | ppm/ºC | 30-40 |
| CTE （z） （50 - 150°C） | IPC-650 2.4.41 | ppm/ºC | 130 | ppm/ºC | 130 |
| 硬度 | ASTM D2240 （ジュロメーター） | - | 68 | - | 68 |
| UL-94燃焼性の評価 | UL-94 | V-0 | V-0 |
