RO4003C 高周波アプリケーション向けの究極の PCB 材料

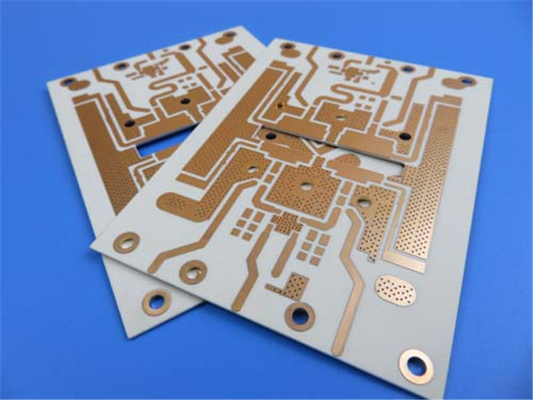

Rogers RO4003C 材料と鉛フリープロセスで作られた最新の PCB 製品をご紹介できることを嬉しく思います。この PCB は、-40℃ ～ +85℃ の温度範囲で信頼性の高い動作を実現し、さまざまなアプリケーションに最適です。

PCB スタックアップには、17um のベース銅、20mil の RO4003C 誘電体、RO4450F プリプレグ、17um のベース銅、60mil の RO4003C 誘電体、RO4450F プリプレグ、60mil の RO4003C 誘電体、RO4450F プリプレグ、20mil の RO4003C 誘電体、および 17um のベース銅が含まれます。 。基板の寸法は 90 x 90 mm、最小トレース/スペースは 5/5 ミル、最小穴サイズは 16 ミルです。完成した基板の厚さは 4.8 mm、完成した銅の重量は全層で 1 オンス (1.4 ミル)、ビアのめっきの厚さは 1 ミルです。表面仕上げはイマージョンニッケルイマージョンパラジウムおよびイマージョンゴールド（ENEPIG）で、上下のシルクスクリーンは含まれません。上下のはんだマスクはマットブラックで、はんだパッドにはシルクスクリーンはありません。PCB は 100% の電気テストに合格しています。

放熱性を高めるために最小限のビアに銅ペーストを充填する必要があり、ネジの突出を避けて平らな設置面を確保するために皿穴が必要です。はんだペーストのステンシルは上面用に提供されます。

PCB には、合計 92 個のパッド、51 個のスルーホール パッド、15 個の上部 SMT パッド、26 個の下部 SMT パッド、59 個のビア、および 75 個のネットを含む 31 個のコンポーネントが含まれています。

技術的なご質問がございましたら、お気軽に Ivy (sales10@bichengpcb.com) までお問い合わせください。

優れた高信頼性および高周波アプリケーションには RO4003C を選択してください

プリント基板 (PCB) の世界では、信号の完全性とパフォーマンスが非常に重要です。材料の選択は、あらゆる高周波アプリケーションにとって重要です。RO4003C は、このような用途向けの究極の PCB 材料です。その卓越した特性と性能特性により、回路の最適化を目指す設計者にとって頼りになる選択肢となります。

RO4003Cの特性と性能特性

RO4003C は、セラミック充填炭化水素で作られた高性能 PCB 材料です。この組み合わせにより、10 GHz での誘電率 3.38±0.05、10 GHz/23℃での誘電正接 0.0027 などの優れた電気特性が得られます。これらの特性により、最適な信号整合性が確保され、高速デジタル回路や RF 回路に最適です。

RO4003C は、80℃で 0.71 W/M/oK という高い熱伝導率も備えており、効率的な熱放散が必要な用途に最適です。熱膨張係数 (CTE) が X 方向で 11 ppm/℃、Y 方向で 14 ppm/℃、Z 方向で 46 ppm/℃ と低く、極端な温度環境でも寸法安定性が保証されます。

他の PCB 材料と比較した RO4003C の利点

他の PCB 材料と比較して、RO4003C にはいくつかの利点があります。鉛フリープロセス互換性があり、環境に優しいオプションです。FR-4 よりも熱伝導率が高いため、過熱することなくより高い電力レベルを処理できます。また、PTFE などの他の高周波材料よりも誘電損失が低いため、信号の完全性が向上し、信号損失が減少します。

RO4003C 最適なパフォーマンスのための PCB 設計の考慮事項

RO4003C を使用した設計には、特別な考慮事項が必要です。たとえば、誘電体層の厚さは特性インピーダンスに影響を与えるため、信号を適切に伝播するには特性インピーダンスを注意深く制御する必要があります。信頼性の高いはんだ付けと相互接続を確保するには、基板の表面仕上げも重要です。

さまざまな産業における RO4003C PCB のアプリケーション

RO4003C は、電気通信、航空宇宙および防衛、医療、自動車などのさまざまな業界で広く使用されています。その卓越した性能特性により、これらの業界の高周波アプリケーションに理想的な選択肢となります。たとえば、信頼性の高い通信には信号の完全性が重要である 5G および IoT アプリケーションで頻繁に使用されます。また、回路が極端な温度と湿度の条件に耐える必要がある航空宇宙および防衛用途でも使用されます。

RO4003Cと高速デジタル設計の未来

デジタル設計が進化するにつれて、より高い速度と周波数に対応できる材料への需要は高まる一方です。RO4003C は、その優れた性能特性により、これらの要求を満たすのに適した位置にあります。誘電損失が低く熱伝導率が高いため、データセンターやハイパフォーマンス コンピューティングなどの高速デジタル設計アプリケーションに最適です。

RO4003C PCB の製造と組み立て

RO4003C PCB は、最適なパフォーマンスを確保するために特殊な製造および組み立てプロセスを必要とします。たとえば、信号損失を防ぐために最小ビア サイズを慎重に制御する必要があり、平らな設置面を確保するには皿穴が必要です。信頼性の高いはんだ付けを保証するために、上面にはんだペーストのステンシルも付属しています。

RO4003C PCB に関する一般的な問題のトラブルシューティング

その優れたパフォーマンス特性にもかかわらず、設計者が RO4003C PCB を使用する場合に問題が発生する可能性があります。たとえば、基板の表面仕上げが適切に管理されていない場合、はんだ付けや相互接続に関する問題が発生する可能性があります。最適なパフォーマンスを確保するには、これらの問題とそのトラブルシューティング方法を理解することが重要です。

RO4003C と鉛フリープロセスの互換性

RO4003C は鉛フリープロセスと互換性があり、設計者にとって環境に優しいオプションとなります。この互換性により、設計者はパフォーマンスを犠牲にすることなく環境規制を満たすことができます。

RO4003C と他の高周波 PCB 材料: 比較分析

RO4003C は優れた性能特性を備えていますが、設計者は他の高周波 PCB 材料とどう違うのか疑問に思うかもしれません。比較分析は、設計者が RO4003C が他のオプションとどのように比較できるかを理解し、PCB 材料を選択する際に情報に基づいた決定を下すのに役立ちます。

結論

RO4003C は、高周波アプリケーション向けの究極の PCB 材料です。その卓越した特性と性能特性により、回路の最適化を目指す設計者にとって理想的な選択肢となります。5G および IoT アプリケーションから航空宇宙および防衛に至るまで、RO4003C はさまざまな業界の需要を満たすのに有利な立場にあります。その特性、設計上の考慮事項、および一般的な問題のトラブルシューティングを理解することで、設計者はアプリケーションで RO4003C の可能性を最大限に引き出すことができます。
