商品の詳細:
|
| ハイライト: | 10mil雑種PCB,RO4350B雑種PCB,6つの層RF PCB板 |
||
|---|---|---|---|

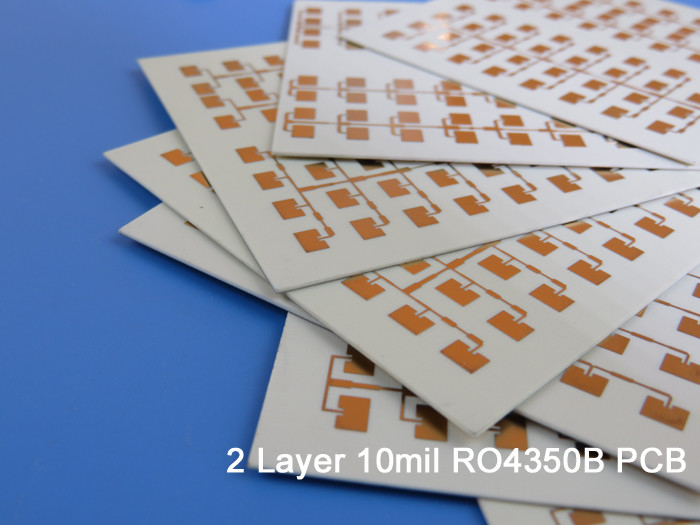

導入RO4350B +限られるBicheng著製造された高いTg170℃ FR-4の6層雑種PCB。ロジャース良質のRO4350Bの文書を使用して組み立てられ、無鉛方法を使用して処理されて、例外的な耐久性および性能は実現される。-40℃への+85℃の温度較差によって、それは広い応用範囲の使用にとって理想的である。
6層の雑種の旋回待避は基礎銅の層、RO4350Bの誘電体、prepreg、FR-4誘電体および銅の層で構成され、最適の信号の保全性および信頼性を保障する。板次元は1.13 mmの終了する厚さの56 x 49のmmで測定される。6/6ミルおよび最低の10ミルの穴のサイズの最低の跡/スペースは特色になる。
PCBはを経て樹脂に満ちた、おおわれる0.25mmを特色にする。外の層の1つのoz （1.4ミル）および内部の層の0.5 ozの銅の重量は達成される。表面の終わりは液浸のニッケルおよび液浸の金（ENIG）から成り立つ。上のシルクスクリーンは白く、最下のシルクスクリーンは不在である。
インピーダンス制御は50オーム+/-10%最上層の18.5milトラックと最高、である。PCBに53の部品、67の総パッド、33のによ穴のパッド、22の上SMTのパッド、12の最下SMTのパッド、49 viasおよび15の網がある。
限られるBichengで質は順位をつけられる。すべてのPCBsは100%の電気テストを経、最大性能および信頼性を保障する。技術的な質問のため、sales10@bichengpcb.comの接触のキヅタ。

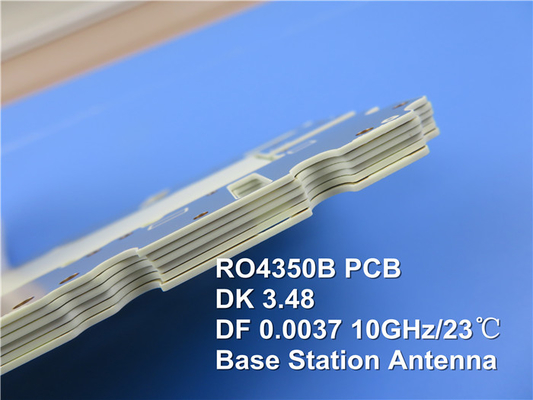

| 比誘電率、εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5はStriplineを締め金で止めた | |
| 比誘電率、εDesign | 3.66 | Z | 8つから40のGHz | 微分位相の長さ方法 | |
| 消滅Factortanのδ | 0.0037 0.0031 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| εの熱係数 | +50 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| 容積抵抗 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 表面の抵抗 | 5.7 x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 電気強さ | 31.2(780) | Z | Kv/mm （v/mil） | 0.51mm （0.020"） | IPC-TM-650 2.5.6.2 |
| 抗張係数 | 16,767 （2,432） 14,153 （2,053） |
X Y |
MPa （ksi） | RT | ASTM D 638 |
| 引張強さ | 203 （29.5） 130 （18.9） |
X Y |
MPa （ksi） | RT | ASTM D 638 |
| Flexural強さ | 255 （37） |
MPa （kpsi） |
IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0> | X、Y | mm/m （ミル/インチ） |
etch+E2/150℃の後 | IPC-TM-650 2.4.39A |
| 熱膨張率 | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80℃ | ASTM C518 | |
| 湿気の吸収 | 0.06 | % | 48hrs液浸0.060" サンプル温度50℃ |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23℃ | ASTM D 792 | |
| 銅の皮Stength | 0.88 （5.0） |
N/mm （pli） |
はんだの浮遊物の後1つのoz。 EDCホイル |
IPC-TM-650 2.4.8 | |
| 燃焼性 | （3） V-0 | UL 94 | |||
| 互換性がある無鉛プロセス | はい |
RO4350B 10mil PCBsへの最終的なガイド
高周波回路部品に関しては、完全なPCBを選ぶことは重大である。RO4350B 10mil PCBsは最もデマンドが高い適用の例外的な性能、信頼性および信号の保全性を、提供するように設計されている。
RO4350B 10mil PCBsは何であるか。
RO4350Bは高周波適用のために注文仕立ての革新的な積層材料である。10mil厚さと結合されたとき、それは高周波で信頼できる信号の保全性およびインピーダンス制御を提供できるPCBを提供する。
RO4350B 10mil PCBs:利点
RO4350B 10mil PCBsの提供他のタイプのPCBs上の複数の主利点。これらは優秀な熱管理、最適設計の柔軟性および無比の信号の保全性を含んでいる。さらに、これらの板はそれらに環境に優しい選択をする無鉛方法を使用して製造される。
RO4350B 10mil PCBsとの設計
RO4350B 10mil PCBsのと設計するとき独特な特性および技術仕様を考慮することは必要である。εの誘電正接、熱係数、および熱膨張率のような要因に性能の上で重大な影響がある。
RO4350B 10mil PCBsのインピーダンス制御
インピーダンス制御は高周波回路の信頼できる性能のために重大である。RO4350B 10mil PCBs精密なインピーダンス制御もっと簡単にするため、材料の優秀な誘電性の特性への感謝および一貫した厚さを達成する。
RO4350B 10mil PCBsのための実世界のアプリケーション
RO4350B 10mil PCBsはテレコミュニケーションからの大気および宇宙空間および防衛へのいろいろ適用で、使用される。例外的な性能および信号の保全性を提供する容量はそれらにあらゆる高周波回路部品のための理想的な選択をする。
RO4350B 10mil PCBsのためのテストおよび品質管理の手段
限られるBichengで私達は質に託される。そういうわけで私達は厳密なテストおよび各板が性能および信頼性のための私達の高水準に合うことを保障する品質管理の手段に私達のRO4350B 10mil PCBsすべてを服従させる。
RO4350B 10mil PCBsの修理の共通問題
多くの利点にもかかわらず、RO4350B 10mil PCBsは他のどのPCBのような問題も経験できる。共通問題はめっきおよび不正確なインピーダンス・マッチングによって不十分な薄片分離を含んでいる。これらの問題を理解し、それらに演説するためにステップを踏むことによってこれらの板からの最適化されたパフォーマンスを実現することは可能である。
RO4350B 10mil PCBの技術の未来の開発
すべての技術と同じように、PCBsの世界は絶えず展開している。将来、私達は改良された熱管理、より高い速度およびよりよい信号の保全性のさらにもっと高度RO4350B 10mil PCBsを、見ると期待してもいい。これらの進歩が続くので、高周波回路部品のための可能性はただ育ち続ける。
結論として、RO4350B 10mil PCBsはあらゆる高周波回路部品の塗布のための優秀な選択である。彼らの例外的な性能、信頼性および信号の保全性と、これらの板は無比の価値および信頼性を提供する。独特な特性および設計考察の理解によって、これらの板からの最適化されたパフォーマンスを実現し、次のレベルにあなたの高周波回路部品を持って行くことは可能である。
