商品の詳細:
|
ハイライト: | Duroid 5880 RF PCB板,RT RF PCB板,高周波RF PCBのサーキット ボード |
---|

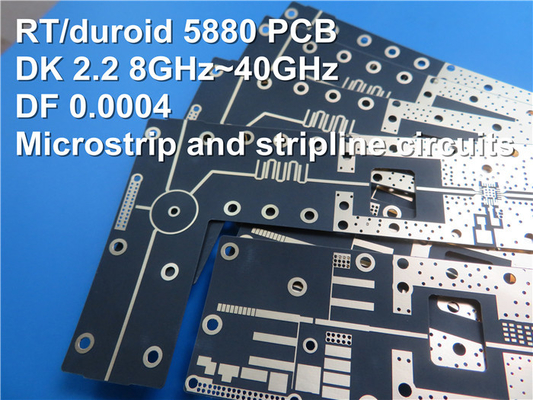

こんにちは、今日のトピックは私達の最近出荷されたPCBプロダクトを導入している。この倍はPCBそれを高周波適用にとって理想的にさせるロジャース良質のRT/duroid 5880の文書から組み立てられる味方した。それは無鉛プロセスを特色にし、現代製造の標準の両立性を保障する。
PCBの旋回待避は5mil RT/duroid 5880の誘電体の層分かれている17umの厚さの基礎銅の2つの層から成っている。板次元は7mm x +/- 0.15mmの許容との7mmを測定する。4/4ミルおよび最低の10ミルの穴のサイズの最低の跡/スペースによって、このPCBはいろいろな適用のために適している。
このプロダクトはシルクスクリーンまたははんだのマスクを含まないし、0.197mmの厚さおよびすべての層の1つのoz (1.4ミル)の銅の重量と終わった。それは100%電気テストを含む品質保証のために十分に、テストされた。
このPCBは1つの部品を支え、合計2つのパッド、1を経て、および純1がある。それはによ穴および表面の台紙の構成配置のために適している。
このプロダクトについてのあらゆる技術的な質問のために、団結するsales10@bichengpcb.comで私達の販売に連絡することを躊躇してはいけない。限られるBicheng。予備このプロダクト、版権2023年へのすべての権利
RT/duroid 5880の典型的な価値 | ||||||
特性 | RT/duroid 5880 | 方向 | 単位 | 条件 | テスト方法 | |
比誘電率、εProcess | 2.20 2.20±0.02 spec。 |
Z | N/A | C24/23/50 C24/23/50 |
1つのMHz IPC-TM-650 2.5.5.3 10のGHz IPC-TM 2.5.5.5 |
|
比誘電率、εDesign | 2.2 | Z | N/A | 40のGHzへの8GHz | 微分位相の長さ方法 | |
誘電正接、tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1つのMHz IPC-TM-650 2.5.5.3 10のGHz IPC-TM 2.5.5.5 |
|
εの熱係数 | -125 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 | |
容積抵抗 | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
表面の抵抗 | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
比熱 | 0.96 (0.23) | N/A | j/g/k (cal/g/c) |
N/A | 計算される | |
抗張係数 | 23℃のテスト | 100℃のテスト | N/A | MPa (kpsi) | ASTM D 638 | |
1070(156) | 450(65) | X | ||||
860(125) | 380(55) | Y | ||||
最終的な圧力 | 29 (4.2) | 20 (2.9) | X | |||
27 (3.9) | 18 (2.6) | Y | ||||
最終的な緊張 | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
圧縮係数 | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
最終的な圧力 | 27 (3.9) | 22 (3.2) | X | |||
29 (5.3) | 21 (3.1) | Y | ||||
52 (7.5) | 43 (6.3) | Z | ||||
最終的な緊張 | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
湿気の吸収 | 0.02 | N/A | % | 0.62" (1.6mm) D48/50 | ASTM D 570 | |
熱伝導性 | 0.2 | Z | W/m/k | 80℃ | ASTM C 518 | |
熱膨張率 | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
銅の皮 | 31.2 (5.5) | N/A | Pli (N/mm) | 1oz (35mm) EDCホイル はんだの浮遊物の後 |
IPC-TM-650 2.4.8 | |
燃焼性 | V-0 | N/A | N/A | N/A | UL 94 | |
互換性がある無鉛プロセス | はい | N/A | N/A | N/A | N/A |
RT/Duroid 5880:高周波PCBの設計のための根本的な解決法
--高速データ伝送のためのRT/Duroid 5880
高周波PCBの設計の要求に応じることができる高性能材料の調査はRT/Duroid 5880の発見をもたらした。Rogers Corporationが製造したこの驚くべき両面PCB材料はそれに優秀な電気および機械特性を与える陶磁器材料なされる、およびPTFEのブレンドから。特性および適用の概観はここにある。
RT/Duroid 5880の概観:
RT/Duroid 5880は高周波適用の要求に応じるように設計されていた最先端の材料である。その低い比誘電率および低い誘電正接それに信号の損失およびゆがみが重要な問題である場合もある高周波適用のための理想的な選択をするため。それにPCBの製造業のための環境に優しい選択をする材料は無鉛プロセスとまた互換性がある。
RT/Duroid 5880の誘電性の特性:
頻度によって2.20から2.22まで及ぶRT/Duroid 5880の低い比誘電率は最も重要な利点の1つである。これはそれに信号の損失およびゆがみが大きな問題である場合もある高周波適用のための理想的な材料をする。材料にまた信号は明確、に正確に残ることを保障する低い誘電正接がある。
他のPCB材料とRT/Duroid 5880を比較すること:
FR-4およびpolyimideのような他のPCB材料と比較されたとき、RT/Duroid 5880は優秀な電気特性を意味する。その低い比誘電率および誘電正接それに高周波適用のための最もよい選択をするため。それにまた優秀な機械特性が、それにPCBsのための耐久の選択をしていて高い抗張および耐圧強度がある。
RT/Duroid 5880の熱および機械特性:
RT/Duroid 5880にεの低い熱係数がある、従って温度の比誘電率の最低の変更を経験することを意味する。それにまた500℃の高いガラス転移点(Td)がある、従って機械特性をことを失わないで高温に抗できることを意味する。
RT/Duroid 5880の適用:
RT/Duroid 5880は大気および宇宙空間、防衛、テレコミュニケーションおよび自動車産業を含む広い応用範囲で、使用することができる多目的な材料である。その低い比誘電率および誘電正接それを、マイクロウェーブおよびミリメートル波回路、アンテナおよびフィルターのような高周波適用にとって理想的にさせるため。その機械特性はまたそれに高圧力の環境の使用のための適した材料をする。
RT/Duroid 5880のPCBsの設計:
RT/Duroid 5880のPCBsを設計することは記述により小さい跡の幅のための必要性および材料の低い比誘電率のための間隔のような特別な配慮を、要求する。但し、RT/Duroid 5880の、減らされた信号の損失およびゆがみのような使用の利点は、それに高周波適用のための価値がある投資をする。
高速データ伝送のためのRT/Duroid 5880:
RT/Duroid 5880は最高データ転送速度を達成するための選択の材料である。その低い比誘電率および損失のタンジェントそれを、事(IoT)装置の5Gネットワークそしてインターネットで使用されるそれらのような高速デジタル回路の使用のために適したようにするため。
RT/Duroid 5880の無鉛プロセス両立性:
RT/Duroid 5880は無鉛プロセスと互換性がある、従って現代製造の標準に合う意味し、PCBの製造業のための環境に優しい選択であることを。これはそれに彼らのカーボン足跡を減らし、環境の規則に従うために見ている会社のための普及した選択をする。
RT/Duroid 5880 PCBsのテストおよび品質管理:
RT/Duroid 5880 PCBsは厳密な性能および信頼性の高水準に合うことを保障するためにテストおよび品質管理を経る。これは回路の完全性を確認し、それらが欠陥から自由であることを保障するために100%電気テストを含んでいる。
結論:
要約すると、RT/Duroid 5880は優秀な電気および機械特性を提供する最先端の材料である。無鉛プロセスのその低い比誘電率そして誘電正接はそれに高周波適用のための理想的な選択をするために、および両立性それにPCBの製造業のための環境に優しい選択をする。良質のテストおよび品質管理プロセスによって、RT/Duroid 5880は高性能および信頼できるPCBsを設計するために見ている会社のための根本的な解決法である。
