商品の詳細:
|
ハイライト: | 高温 RF PCB ボード、RF PCB 材料 30mil、鉛フリー RF PCB 材料,RF PCB Material 30mil,Lead Free RF PCB Material |
---|

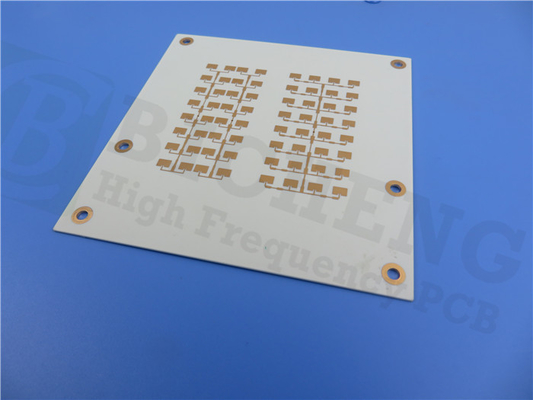

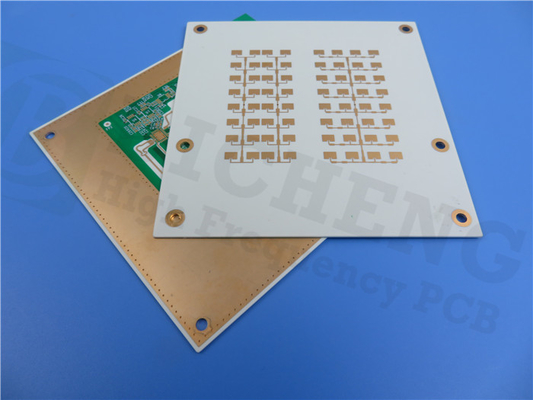

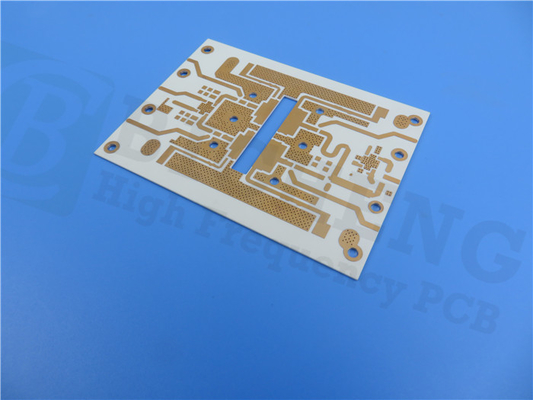

当社の最新の PCB 出荷品は、さまざまな用途に優れた性能を提供する優れた Rogers RO4350B 材料で構成されています。鉛フリープロセスと-40℃~+85℃の動作範囲を備えたPCBは、今後何年にもわたってお客様のニーズを満たすように設計されています。
両面 PCB として構築された RO4350B 誘電体層は、両面に 17um のベース銅を備えた 30mil (0.762mm) の寸法です。完成した基板の厚さは 0.84 mm で、すべての層の完成した銅の重量は 1 オンス (1.4 ミル) です。最小トレース/スペースと最小穴サイズはそれぞれ 10/10 ミルと 15 ミルで、公差が厳しい高密度アプリケーションに最適です。
PCB には、25 個のスルーホール パッドと 25 個の上部 SMT パッドを含む、合計 50 個のパッドを備えた 29 個のコンポーネントがあります。また、91 個のビアと 11 個のネットもあります。各 PCB は 100% 電気テストで徹底的にテストされ、その品質と信頼性が保証されています。
HASL 鉛フリー表面仕上げ、白色の上部シルクスクリーン、および緑色の上部および下部のはんだマスクは、当社の PCB の標準機能です。RO4350B 材料は優れた耐湿性を備え、過酷な環境に最適です。また、ビアメッキの厚さは 1 ミルで、長期にわたる耐久性を保証します。
RO4350B 代表値 | |||||
財産 | RO4350B | 方向 | 単位 | 状態 | 試験方法 |
誘電率、εプロセス | 3.48±0.05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 クランプ型ストリップライン | |
誘電率、ε設計 | 3.66 | Z | 8~40GHz | 微分位相長法 | |
散逸係数tan,δ | 0.0037 0.0031 |
Z | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
εの熱係数 | +50 | Z | ppm/℃ | -50℃~150℃ | IPC-TM-650 2.5.5.5 |
体積抵抗率 | 1.2×1010 | MΩ.cm | 条件A | IPC-TM-650 2.5.17.1 | |
表面抵抗率 | 5.7×109 | MΩ | 条件A | IPC-TM-650 2.5.17.1 | |
電気的強度 | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm(0.020インチ) | IPC-TM-650 2.5.6.2 |
引張係数 | 16,767(2,432) 14,153(2,053) |
バツ Y |
MPa(ksi) | RT | ASTM D 638 |
抗張力 | 203(29.5) 130(18.9) |
バツ Y |
MPa(ksi) | RT | ASTM D 638 |
曲げ強度 | 255 (37) |
MPa (クプシ) |
IPC-TM-650 2.4.4 | ||
寸法安定性 | <0.5 | X、Y | うーん (ミル/インチ) |
エッチング後+E2/150℃ | IPC-TM-650 2.4.39A |
熱膨張係数 | 10 12 32 |
バツ Y Z |
ppm/℃ | -55℃~288℃ | IPC-TM-650 2.4.41 |
TG | >280 | ℃TMA | あ | IPC-TM-650 2.4.24.3 | |
TD | 390 | ℃TGA | ASTM D 3850 | ||
熱伝導率 | 0.69 | 大丈夫です | 80℃ | ASTM C518 | |
吸湿性 | 0.06 | % | 48 時間浸漬 0.060" サンプル温度 50℃ |
ASTM D 570 | |
密度 | 1.86 | グラム/センチメートル3 | 23℃ | ASTM D 792 | |
銅の剥離強度 | 0.88 (5.0) |
N/mm (プリ) |
はんだフロート後 1オンス EDCフォイル |
IPC-TM-650 2.4.8 | |
可燃性 | (3)V-0 | UL94 | |||
鉛フリープロセス対応 | はい |
RO4350B: 高性能アプリケーション向けの究極の PCB 材料
PCB 設計に関しては、最適なパフォーマンスと信頼性を実現するには、適切な材料を選択することが重要です。高周波および高温アプリケーションの要求に対応できる最高級の PCB 材料をお探しなら、RO4350B が最適です。
RO4350B は、両面に 30 ミルの RO4350B 誘電体層と 17 μm のベース銅を誇る両面 PCB 材料です。この材料は、すべての層で完成基板厚が 0.84 mm、完成銅重量が 1 オンス (1.4 ミル) で、最も厳しい要件を満たすように設計されています。また、鉛フリープロセスにも対応しているため、PCB 設計において環境に優しい選択肢となります。
しかし、RO4350B を本当に際立たせているのは、そのパフォーマンス特性です。3.48±0.05 の誘電率と 3.66 の設計誘電率を備えた RO4350B は、高周波アプリケーションに対して優れた信号整合性を提供します。また、10 GHz/23℃でtanδ 0.0037という低い誘電正接を誇り、信号損失を最小限に抑えます。
RO4350B は高温用途にも適しており、熱係数 ε は +50 ppm/℃、熱伝導率は 80℃で 0.69 W/M/K です。また、Tg も 280℃ 以上と非常に高く、高温環境での使用に最適です。
耐久性と信頼性に関しては、RO4350B が優れています。耐湿性に優れており、過酷な環境にも耐えることができます。さらに、ビアメッキの厚さは 1 ミルであり、長期にわたる耐久性に貢献します。
高性能アプリケーションの要求に対応できる PCB 材料をお探しの場合は、RO4350B が最適な選択肢です。その卓越した性能特性により、回路の性能を確実に向上させ、現在および将来の設計ニーズを満たします。
技術的な質問に対するサポートは、当社の専門家チームがすぐに受けられます。サポートが必要な場合は、営業チーム sales10@bichengpcb.com までお問い合わせください。
