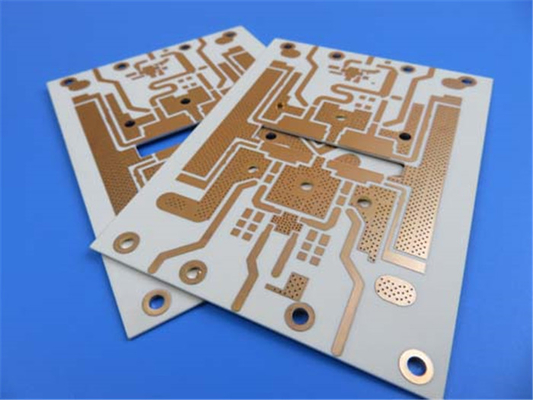

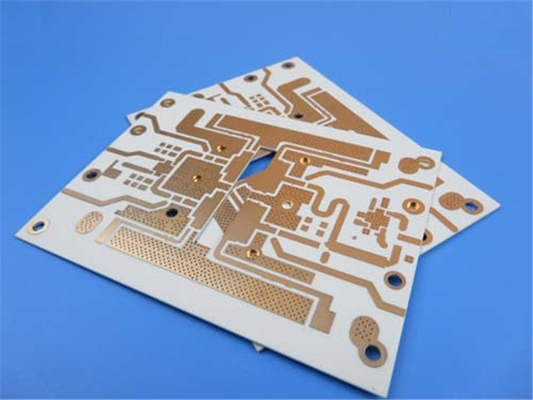

新しく出荷された基板をご紹介します。この高品質 PCB は、最適なパフォーマンスと耐久性を保証するために、最新のテクノロジーと高級素材を使用して設計されています。
PCB は、優れた電気的および機械的特性で知られる Rogers RO4003C 材料で作られています。鉛フリープロセスを採用しており、-40℃～+85℃の広い温度範囲で動作できるため、さまざまな用途に適しています。
両面 PCB は 35um のベース銅を持ち、厚さ 32mil (0.813mm) の RO4003C 誘電体を特徴としています。完成した基板の厚さは 0.98 mm、すべての層の完成した銅の重量は 1 オンス (1.4 ミル) です。PCB の表面仕上げは、優れた耐食性とはんだ付け性を備えた無電解ニッケルおよびイマージョン ゴールド (ENIG) です。
PCB の基板寸法は 42mm x 65mm、最小トレース/スペースは 12/14 ミルです。最小穴サイズは 16 ミルで、ブラインドビアや埋め込みビアはありません。ビアのメッキの厚さは 1 ミルで、0.5 mm のビアは樹脂で充填され、キャップされます。上部のソルダー マスクは緑色で、下部のソルダー マスクも緑色です。PCB には上部または下部のシルクスクリーンがありません。
PCB には 18 個のコンポーネント、合計 27 個のパッド、および 59 個のビアがあります。19 個のスルーホール パッド、8 個の上部 SMT パッド、0 個の下部 SMT パッドがあります。8 つのネットがあり、品質と信頼性を確保するために 100% の電気テストが使用されています。
PCB に関する技術的な質問がある場合は、Ivy (sales10@bichengpcb.com) までお問い合わせください。電子プロジェクトのニーズを満たす、この新しく出荷された PCB の品質と信頼性を信頼してください。
| RO4003Cの代表値 | |||||
| 財産 | RO4003C | 方向 | 単位 | 状態 | 試験方法 |
| 誘電率、εプロセス | 3.38±0.05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 クランプ型ストリップライン | |
| 誘電率、ε設計 | 3.55 | Z | 8～40GHz | 微分位相長法 | |
| 散逸係数tan,δ | 0.0027 0.0021 |
Z | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| εの熱係数 | +40 | Z | ppm/℃ | -50℃～150℃ | IPC-TM-650 2.5.5.5 |
| 体積抵抗率 | 1.7×1010 | MΩ.cm | 条件A | IPC-TM-650 2.5.17.1 | |
| 表面抵抗率 | 4.2×109 | MΩ | 条件A | IPC-TM-650 2.5.17.1 | |
| 電気的強度 | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm(0.020インチ) | IPC-TM-650 2.5.6.2 |
| 引張係数 | 19,650(2,850) 19,450(2,821) |
バツ Y |
MPa(ksi) | RT | ASTM D 638 |
| 抗張力 | 139(20.2) 100(14.5) |
バツ Y |
MPa(ksi) | RT | ASTM D 638 |
| 曲げ強度 | 276 (40) |
MPa (クプシ) |
IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0.3 | X、Y | うーん (ミル/インチ) |
エッチング後+E2/150℃ | IPC-TM-650 2.4.39A |
| 熱膨張係数 | 11 14 46 |
バツ Y Z |
ppm/℃ | -55℃～288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | あ | IPC-TM-650 2.4.24.3 | |
| TD | 425 | ℃TGA | ASTM D 3850 | ||
| 熱伝導率 | 0.71 | 大丈夫です | 80℃ | ASTM C518 | |
| 吸湿性 | 0.06 | % | 48 時間浸漬 0.060" サンプル温度 50℃ |
ASTM D 570 | |
| 密度 | 1.79 | グラム/センチメートル3 | 23℃ | ASTM D 792 | |
| 銅の剥離強度 | 1.05 (6.0) |
N/mm (プリ) |
はんだフロート後 1オンス EDCフォイル |
IPC-TM-650 2.4.8 | |
| 可燃性 | 該当なし | UL94 | |||
| 鉛フリープロセス対応 | はい | ||||
RO4003C PCB 材料: 高周波アプリケーションのための包括的なガイド
高周波電子プロジェクトに取り組んでいる場合、PCB 材料の選択がそのパフォーマンスと信頼性を左右する可能性があります。このようなアプリケーションで最も人気のある材料の 1 つは RO4003C PCB 材料です。この包括的なガイドでは、この材料を詳しく掘り下げ、その特性、利点、用途を探ります。
RO4003C PCB材料の紹介
RO4003C PCB 材料は、高周波アプリケーションで広く使用されている高性能ラミネート材料です。熱硬化性樹脂システムを含浸させたガラス織布で作られ、セラミックフィラーで強化されています。この材料のユニークな組み合わせにより、RO4003C PCB 材料に優れた電気的および機械的特性が与えられます。
RO4003C PCB材料の特性
RO4003C PCB 材料は、3.38±0.05 (プロセス) および 3.55 (設計) の誘電率を誇り、低信号損失と低歪みが求められる高周波アプリケーションに最適です。また、誘電正接 (tanδ) が 0.0027 (10 GHz/23℃) および 0.0021 (2.5 GHz/23℃) と低く、信号減衰を最小限に抑え、挿入損失を低く抑えます。
RO4003C PCB 材料は優れた熱安定性を備えており、熱係数 ε は +40 ppm/℃ (-50℃ ～ 150℃) です。また、体積抵抗率 (1.7 x 1010 MΩ.cm) と表面抵抗率 (4.2 x 109 MΩ) も高く、過酷な環境でも信頼性の高い性能を保証します。
RO4003C PCB 材料の利点
RO4003C PCB 材料は、高周波アプリケーションにおいて他の PCB 材料に比べて多くの利点を提供します。低い誘電率と低い誘電正接により信号損失と歪みが最小限に抑えられ、優れた熱安定性により高温環境でも信頼性の高いパフォーマンスが保証されます。さらに、RO4003C PCB 材料は機械加工、穴あけ、プレート加工が容易であり、幅広い用途に適した多用途の材料です。
RO4003C PCB材料のアプリケーション
RO4003C PCB 材料は、無線通信、自動車レーダー、衛星通信、軍用電子機器などの高周波アプリケーションで広く使用されています。その卓越した電気的および機械的特性により、信号の完全性と信頼性が重要な用途に最適です。
RO4003C PCB 材料の設計上の考慮事項
RO4003C PCB 材料を使用して回路を設計する場合、材料の特性と制限を考慮することが重要です。たとえば、誘電率が低いため、他の PCB 材料と比較して、より広いトレース幅とより大きなビア サイズが必要になる場合があります。電磁干渉を最小限に抑えるために、適切な接地とシールドを確保することも重要です。
RO4003C PCB材料の製造
RO4003C PCB 材料は、穴あけ、配線、メッキなどの標準的な PCB 製造プロセスを使用して製造できます。ただし、セラミック含有量が高いため、加工中に層間剥離やひび割れを防ぐための特別な注意が必要です。
RO4003C PCB材料のテストと品質管理
RO4003C PCB 材料の品質と信頼性を確保するには、厳格なテストと品質管理手順が必要です。これらには、材料が仕様を満たし、期待どおりに機能することを確認するための電気試験、熱試験、機械試験が含まれる場合があります。
他のPCB材料との比較
FR-4 やポリイミドなどの他の PCB 材料と比較して、RO4003C PCB 材料は高周波で優れた電気的性能を提供します。ただし、他の材料に比べてコストが高く、入手可能性が限られている可能性があります。
RO4003C PCB材料の今後の展開
高周波アプリケーションが進化し続け、要求がより厳しくなるにつれて、新しく改良された PCB 材料の開発が続けられています。RO4003C PCB 材料の焦点の 1 つは、次世代電子デバイスの要求を満たすことができる、より薄く、より柔軟なバージョンの開発です。
結論として、RO4003C PCB 材料は、高周波用途に優れた電気的および機械的特性を提供する高性能材料です。低誘電率、低誘電正接、優れた熱安定性により、信号の完全性と信頼性が重要な用途に最適です。RO4003C PCB 材料を使用して回路を設計する場合、その固有の特性と制限を考慮し、その性能と信頼性を確保するために厳格なテストと品質管理を確保することが重要です。
|
|
