商品の詳細:
|
| ハイライト: | 2層PCB 溶接マスクなし,2つの層堅いPCB,ロジャーズ AD250 硬いPCB |
||
|---|---|---|---|

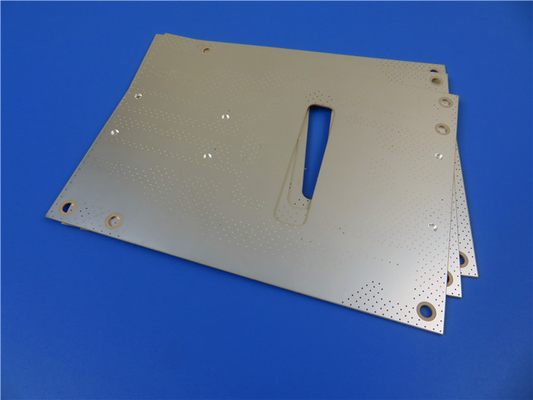

卓越した性能と信頼性を 経験してください 新しく出荷された 2層硬いPCBで 最先端のロジャース AD250 PTFEとセラミックフィール複合材料を 搭載しています最高の基準を満たすために設計されたこのPCBは優れた電気性能と温度耐性を有し,幅広い用途に理想的な選択肢です.
主要な特徴:
PCB 材料:
Rogers AD250 PTFEとセラミックで満たされた複合材料 10 GHz/23°Cで電解定数2.5の
10 GHz/23°Cで 0.0014 の非常に低い消耗因子
特殊な熱安定性,Tdは500°C以上である.
-40°Cから+85°Cの温度で信頼性の高い動作
スタックアップ:
効率的な信号伝達のための2層硬いPCB設計
厚さ35μmの銅層1
厚さ1524mmのロジャーズAD250基板
厚さ35μmの銅層2
施工詳細:
板の寸法: 124.05mm x 60.61mm,5PCSと3種類の出品.
最小の痕跡/スペース: 4.5/5ミリ 精密な回路のために
最小穴の大きさ: 多機能な部品統合のために0.35mm
簡単な組み立てのために ブラインドバイアスは不要です
耐久性のために1.6mmの薄板の厚さで完成しました
1オンス (1,4ミリ) の完成したCu重量を持つ外層.
信頼性の高い接続のために 20 μm のプレート厚さを通す.
浸泡スチール表面仕上げにより 溶接性が向上します
緑色の上部の溶接マスクで 追加保護
柔軟性のために底の溶接マスクはありません.
100% 最適な性能のために出荷前に実施された電気テスト
PCB統計:
コンポーネント: 106 総合的な機能
全パッド: 汎用的な部品配置のために186個
信頼性の高い接続のために144
上部SMTパッド: 表面搭載部品については32個
下のSMTパッド: 表面に設置された部品については10個.
効率的な信号路由のために 177.
ネットワーク: 14 つで無事に接続できます
アートワークフォーマット: Gerber RS-274-X 互換性と使いやすさのために.
受け入れられた標準:業界トップの品質を保証するIPCクラス-2に準拠する.
入手可能性:当社のPCBは世界中で利用可能で,世界中の顧客がアクセスできるようにします.
| PCB 材料: | PTFE ベースの繊維ガラス/セラミックで満たされた複合材料 |
| 名称: | AD250C |
| ダイレクトリ常数: | 2.50 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金 (ENIG),HASL,浸透銀,浸透锡,OSP,ENEPIG,赤銅,純金塗装など |
| PIM (30ml/60ml) | -159/-163 について | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内側 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.50 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -117 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 4.8 × 108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 4.1×107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 979 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 47 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 29 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.33 | W/mK | - | z方向 | ASTM D5470 |
| デラミナ 化 する 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.6 (14.8) |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.02/006 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
AD250 PTFEとセラミックで満たされた複合PCBの導入
AD250の PTFEとセラミックで満たされた複合PCBは 性能と信頼性の 新しい基準を設定し 回路ボード技術の世界に革命をもたらしました進歩した機能と最先端なデザインでAD250 PCBの仕様や機能について詳しく見ていきましょう.
優れた電気性能
AD250 PCBは 印象的な電気性能を備えており 信号の完整性と伝達性が最適です 10GHzと23°Cで2.52の介電常数で高周波アプリケーションでも安定した性能を維持する1900MHzで反射された音は,優れた信号の明確さと最小限の干渉を示す -159 dBc (30mil/60mil) の驚くべきPIM評価を示しています.板は優れた電力の強さを示しています, 40 kV を超えた電解断断電圧を有する.
熱安定性と信頼性
AD250 PCBは極端な温度に耐えるように設計され, 卓越した熱性能を誇っています.要求の高い環境でも優れた耐久性を保証します熱膨張係数は,容認できる範囲内にとどまり,温度範囲で−55°Cから288°Cで47ppm/°C (x軸),29ppm/°C (y軸),196ppm/°C (z軸) となります.さらに, PCB は z 軸の方向で 0.33 W/mK の熱伝導性を示し,効率的な熱消散を促進します.
信頼性の高い機械強度:
AD250 PCBは機械性能で優れていて 頑丈さと安定性を備えています 折りたたみの強さは 8.8 MPa (MD) と 6.4 MPa (CMD) です折りたたみの力に耐えるし,構造の整合性を維持するPCBは,引力に対する抵抗性を保証する 6.0 MPa (MD) と 5.6 MPa (CMD) の値で,印象的な拉伸強度を示しています.885 MPa (MD) と 778 MPa (CMD) のフレックスモジュールは,ボードの機械的安定性をさらに高めます.
卓越した次元安定性
正確な寸法を維持することは,最適な回路板性能にとって不可欠です.AD250 PCBは,低次元変化係数で,例外的な寸法安定性を示しています.エッチングやパン加工後変化の0.02ミリ/インチ (MD) と0.06ミリ/インチ (CMD) のみで,一貫して正確な回路を確保する.
耐火性,耐湿性:
AD250 PCB は V-0 の炎症性 評価 に 従い,燃焼 に 高い 耐久性 を 持っ ており,全体 的 な 安全 に 貢献 し て い ます.板は湿度に関する問題に対する優れた耐性を示しています湿った環境でも信頼性の高い動作を保証します.
品質と互換性
IPC-Class-2規格に準拠するAD250 PCBは,高品質の製造と業界基準に準拠することを保証します.互換性や使いやすさを確保する発送前に,各ボードは厳格な100%電気テストを受け,最適な機能性と信頼性を保証します.
世界規模での利用可能性とサポート:
AD250 PCBは世界中の利用可能で,様々な地域からの顧客が,その優れた機能から利益を得ることができます.アイヴィーが指揮する sales10@bichengpcb.comは,あなたの特別な要求に応えて,包括的なサポートを提供します.
結論として,AD250 PTFE と セラミック フィルド コンポジット PCB は,性能,信頼性,熱安定性において新しい基準を設定しています.,AD250PCBを信頼して 卓越したパフォーマンスを提供し 次の電子プロジェクトの成功を保証します
