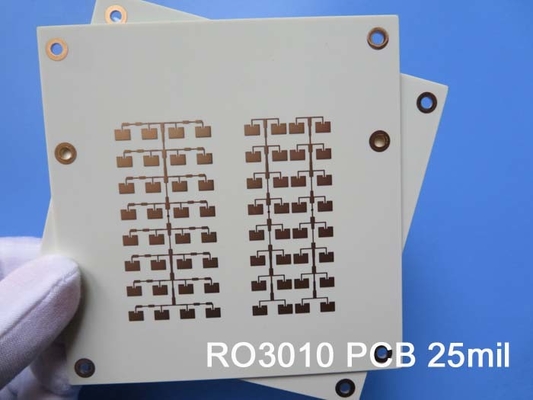

HASL 2層ロジャース RO3010 セラミックで満たされたPTFE PCB 35uM銅

精密に設計され 最高の業界基準を満たすよう 製造されましたこのPCBは,あなたの電子プロジェクトを高めることを意図していますこの最先端の製品の詳細を詳しく見ていきましょう

材料の性能は
このPCBは,優れた性能で知られるロジャースRO3010セラミックで満たされたPTFE複合材料を使用して構築されています.優れた信号完整性と最小限の信号損失を保証します10 GHz と 23°C の 0.0022 の低散逸因子は,効率的なエネルギー伝送を保証する.さらに,ボードは優れた熱安定性を示している.分解温度 (Td) 500°C以上極端な温度にも耐えられる

堅牢な2層スタックアップ:
PCBは2層の硬いスタックアップ構成で,柔軟性と使いやすさを提供しています.銅層1は厚さ35μm,その後は厚さ0のロジャースRO3010基板です.635mm銅層2も35μm厚さで,信頼性の高い電導性を保証する.このスタックアップ構造は電子回路の堅固な基盤を提供します.

精密な建設詳細:
板の寸法は両タイプで98.38 mm x 70 mmで,厳格な許容量は+/- 0.15 mmで,正確なフィットメントを保証します.最小の痕跡幅と距離は4.5/5.5 milsで設定されています.複雑な回路のレイアウトを可能にします薄くて軽量なプロフィールを提供する0.7mmの完成板の厚さ. 1オンス (1.5g) のスライドで,0.4mmの最小の穴の大きさは,コンポーネントを簡単に統合することを可能にします.4ml) 外層の銅重量と 20 μmの塗装厚さ表面仕上げはホットエア溶接レベル (HASL) で,信頼性の高い溶接接続を保証します.

総合的な統計:
PCBは, 51 つのコンポーネントと合計 67 つのパッドを含む印象的な統計を誇っています. 41 つの透孔パッドと 26 つのトップ表面マウント技術 (SMT) のパッドがあります. 78 つのバイアスで,パネルは効率的な信号路線と接続を可能にしますPCBは6つの網を組み込み,他の回路要素とシームレスな統合を保証します.

業界標準と世界的な利用可能性
IPC2級規格に準拠し 高品質の製造と業界基準を遵守しています互換性や使いやすさを確保する世界中に利用可能で,あらゆる地域の顧客がこの卓越した製品から恩恵を受けることができます.

テクニカル サポート については こちら に お問い合わせください
技術的な問い合わせや 詳細情報については,アイビーが率いる専業チームが, 幅広いサポートを用意しています.喜んでお手伝いします.

結論として,私たちの新しく出荷された 2層ロジャース RO3010 セラミックで満たされた PTFE PCB は,あなたの電子プロジェクトのための完璧な解決策です.精密な施工詳細業界標準に準拠し 卓越した性能と信頼性を保証します この先進的なPCBを信頼して

RO3010: 最先端のセラミックで満たされたPTFEPCB材料の紹介

高性能PCB材料に関しては ロジャーズ社の RO3010セラミック製の PTFE複合材は 真のゲームチェンジャーですRO3010は,例外的な電気的および機械的特性を持っていますRO3010の特徴と利点を理解するために,データシートに深入してみましょう.

絶妙な電解性能:

RO3010は,IPC-TM-650 2 によると,10 GHz と 23°C で 10.2 ± 0.05 の印象的な介電常数 (ε) を誇っています.5.5.5 ストリライン式試験方法.これは優れた信号完全性と最小限の信号損失を保証し,効率的なエネルギー伝送と信頼性の高い性能を可能にします.設計式電解定数 (ε) 11.2 8GHzから40GHzまでの周波数で,分岐相長方法を用いて決定され,高周波用途の材料の適性をさらに示します.

信号の最小損失:
RO3010の分散因子 (tanδ) は,IPC-TM-650 2 によると,10 GHz と 23°C で 0.0022 と非常に低い.5.5.5 試験方法 この低い値は,信号伝送中に材料が最小限のエネルギー損失を示し,その結果,システムの全体的な効率が向上することを示します.

熱安定性と寸法精度:
RO3010は,IPC-TM-650 2によって評価された10GHzで−50°Cから150°Cまで,熱係数 εが−395ppm/°Cで注目すべき熱安定性を示しています.5.5.5 試験方法 この特性により,PCBは幅広い温度範囲で電力を維持し,要求の高い環境に適しています.材料は,また,優れた寸法安定性を示していますIPC-TM-650 2 に基づくX方向とY方向に0.35ppm/°Cと0.31ppm/°Cの次元変化のみを有する.2.4 試験方法

信頼性の高い電気特性:
RO3010は,IPC 2でそれぞれ10^5 MΩ.cmと10^5 MΩを測定した印象的な体積抵抗性と表面抵抗性を示しています.5.17.1 試験条件.これらの値は優れた隔熱特性を示し,信頼性の高い電気性能を保証し,望ましくない電流漏れを防止する.

機械的強さと耐久性
ASTM D 638 に基づく 23°C で X 方向で 1902 MPa, Y 方向で 1934 MPa の拉伸電極を持つ RO3010 は,例外的な機械的強度を示している.この特性により,PCB は様々な機械的ストレスに耐え,電子設計の長寿を保証します.

優れた熱性能:
RO3010は,ASTM D 5470 による 50°C で 0.95 W/M/K の熱伝導性を示し,効率的な熱散を可能にします.材料の熱膨張係数は,Xで11から16ppm/°Cの範囲です.IPC-TM-650 (2) に基づく 23°C/50% RH で,それぞれ -55°C から 288°C までの,Y,Z 方向.4.4.1 試験方法 この特性により熱圧の危険性が最小限に抑えられ,熱圧の厳しい環境でも回路の安定性を保証します

特殊な信頼性
RO3010は,ASTM D 3850 に基づいて,分解温度 (Td) が500°Cを超える厳しい条件に耐えるように設計されています.この 驚くべき 特性 に よっ て,高温 の 適用 に も 材料 が 安定 し て 安定 し て いる こと を 保証 するさらに,RO3010の密度は,ASTM D 792 に基づいて23°Cで2.8 gm/cm3で,PCBの需要に軽量で堅牢なソリューションを提供します.

業界適合と鉛のない互換性
RO3010 は UL 94 に よる 厳格 な V-0 の 燃焼性 基準 を 満たし,安全性 と 信頼性 を 保証 し て い ます.さらに,この 材料 は 鉛 の ない プロセス に 適合 し て い ます.環境に優しいもので,近代的な製造要件に適合する.

RO3010のセラミックで満たされたPTFE複合材料は 電気的および機械的性能の比類のない組み合わせを提供します熱安定性信頼性が不可欠な高周波アプリケーションに理想的な選択です.RO3010の最先端の機能を体験し,あなたの電子デザインをパフォーマンスと耐久性の新しい高みに連れて行きましょう.
