商品の詳細:
|
| ハイライト: | RO4003C ハイブリッドPCB,阻力制御RFPCBボード,12mlハイブリッドPCB |
||
|---|---|---|---|

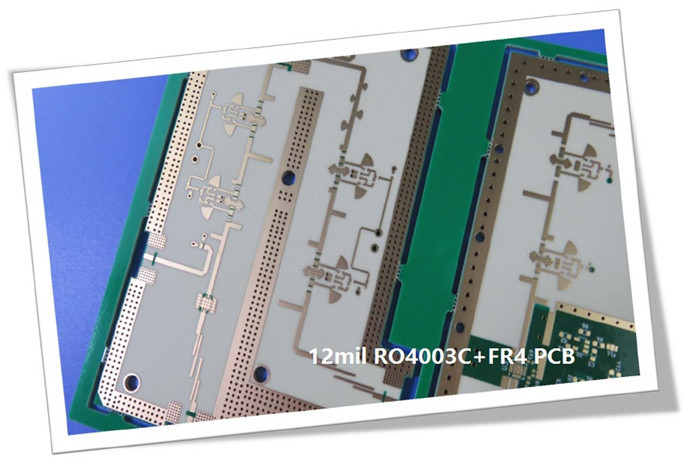

この卓越したPCBは 高品質な材料で精巧に製造されています 電子機器の設計によりロジャーズ RO4003C 炭化水素セラミック織物ガラスと高Tg 170°C FR-4を含む-40°Cから+130°Cの温度で完璧に動作し,困難な環境でも信頼性の高い性能を保証します.

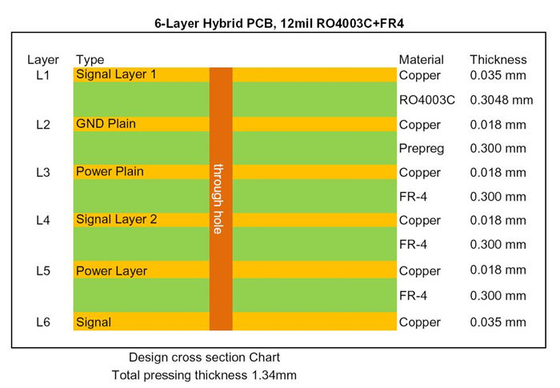

PCBは,銅,コア,プレプレグ材料の複数の層からなる,よく設計されたスタックアップを特徴としています. 1.10mmと1オンス (1.1oz) の完成板厚さ.4ml) 各層の銅重量耐久性と優れた伝導性を有する.表面仕上げは電解のないニッケル浸水金 (ENIG) で,腐食耐性と優れた溶接性を提供します.上部と下部のシルクスクリーンは白色です溶接マスクはマットブルーの仕上げで,明確な部品ラベルと包括的な保護を保証します.
| パラメータ | 価値 |
| 層数 | 1〜32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM3,TMM4TMM6,TMM10,TMM10i,TMM13i,Kappa 438; TLF-35; RF-35TC,RF-60A,RF-60TC,RF-35A2,RF-45,RF-10,TRF-45; TLX-0,TLX-6,TLX-7,TLX-8;TLX-9,TLY-3,TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (高Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど), FR-4 高CTI>600V;ポリマイド,PET,金属コアなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~420μm (1oz~12oz) |
| 内部の銅厚さ | 17μm~350μm (0.5オンス~10オンス) |
| 穴を掘る (機械) | 0.0059" - 0.25" (0.15mm - 6.35mm) |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,インマージョンチーン,インマージョンシルバー,OSP,ゴールドフィンガー,純粋な金塗装など |
この6層の硬いPCBは,最小の痕跡/スペース幅が5/4ミリ,最小の穴サイズは0.20ミリを含む印象的な構造細部を誇っています.盲路は含まないが,効率的な信号路線と接続のために185 vias を備えている.バイア塗装の厚さは20μmで,信頼性の高い接続を保証する.さらに,0.25mmおよび0.2mmバイアスは樹脂で満たされ,IPC-4761タイプVIIに従ってカバーされ,強度が保証されます.
信号の完整性を最大限に保つために 上層層はL2を参照して20ミリ回線で50オムインピーダンスの制御を提供します最高級の品質と信頼性を確保する.
このPCBは,89個のスルーホールパッドと50個のトップSMTパッドを含む最大112のコンポーネントを収容できる容量で,複雑な回路設計をサポートしています.また,下部SMTパッド47個も搭載しています.表面搭載部品の幅広いオプションを提供. 図面は,標準的なPCB設計ソフトウェアと互換性のあるGerber RS-274-Xフォーマットで提供されています. この製品の標準はIPC-Class-2,高品質の製造と業界基準の遵守を保証する.
