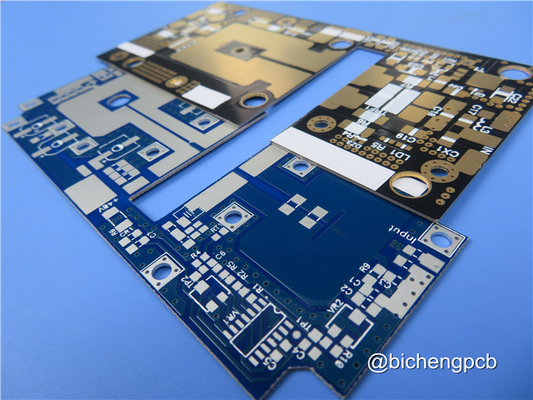

40ml 1oz コッパーの高周波PCB タコニックTRF-45

このPCBは最高水準の性能と信頼性を満たすように設計されています. このPCBは,最も高い性能と信頼性を満たしています.この卓越した製品の主要特徴と仕様について:

1PCB 材料:

PCBは,優れた電気特性と耐久性で知られるタコニックTRF-45セラミックで満たされたPTFE複合材料を使用して構築されています.
10GHz/23°Cで4.5の電解常数は,信頼性の高い信号伝送とインペデンス制御を保証する.
10GHz/23°Cで消耗因子0.0035で,PCBは信号損失を最小限に抑え,高い信号整合性を維持します.
水分吸収率はわずか0.06%で,湿った環境でも PCB の安定性と信頼性を保証します.
PCB は -40°C から +85°C の 温度範囲 で 完璧 に 動作 し,幅広い 用途 に 適し な 状態 に なり ます.

2スタックアップ:

PCBは2層の硬い設計で シンプルで使いやすいです
銅層1は厚さ35μmである.
基板は,タコニックTRF-45で,厚さは1,016mm (40mls) です.
銅層2も厚さ35μmである.

3施工の詳細:

31.5mm × 26.56mm で正確に設定され,正確なフィットとアプリケーションとの互換性を保証します.
PCBは 5/4 mils の最小の痕跡とスペースを必要とし,複雑でコンパクトなデザインを可能にします.
最小の穴の大きさは0.35mmで,PCBは様々なコンポーネントタイプに対応し,効率的な組み立てを可能にします.
このPCBには 盲点がない
完成した板の厚さは1.14mmで,安定性と強さを提供します.
完成した銅の重量は外層で1オンス (1.4ミリ) で,最適な導電性を確保する.
層間の信頼性の高い接続を容易にする.
表面仕上げは浸し金で,腐食耐性と溶接性が優れている.
このPCBには上下のシルクスクリーンや溶接マスクが付いていない.
各ユニットは出荷前に100%の電気テストを受け,機能性と信頼性を保証します.

4PCB 統計:

PCBには 24 つのコンポーネントがあり,さまざまなアプリケーションと機能が可能です.
合計 37 つのパッドがあり,そのうちの 22 つはスルーホールパッドと 15 つはトップSMTパッドです.
このPCBには下部SMTパッドがない
PCBには51つの経路があり,多機能な相互接続オプションを提供します.
2つのネットワークをサポートし,効率的な信号ルーティングを可能にします.

技術的な問いかけや質問については, sales10@bichengpcb.com にアイビーと連絡することを躊躇しないでください. 私たちの専念のチームは,必要な援助とサポートを提供するために準備されています.

TRF-45: 陶器で満たされたPTFE複合材料の力を解き放つ

信号 を 強化 する:TRF-45 の 印象 的 な 介電常数 を 調べる

信号を効率的に伝達し,信号の整合性を維持する際には 介電常数は重要な役割を果たします TRF-45は 10GHz で 4.5 の介電常数を持っています信頼性の高い信号伝達と正確なインペダンス制御を保証するこの特殊な特性により,技術者は優れた性能と最適化された信号完全性を持つ PCB を設計することができます.

分散因子解明:TRF-45が信号の整合性を保証する方法

信号損失は高周波アプリケーションで重要な問題である. TRF-45は,この課題を10GHzで0.0035の低分散因数で解決する.信号損失を最小限に抑えることで,この革新的なPCB素材は,信号の質と整合性を保ちます電子部品間でのシームレスな通信を可能にします

水分 吸収:TRF-45 の PCB の 安定 に 対する 貢献

湿った環境では,水分吸収がPCBの性能と信頼性を損なう可能性があります.厳しい条件でも 卓越した安定性この特性により,PCBは頑丈で信頼性が保たれ,航空宇宙,自動車,産業分野を含む幅広い用途に適しています.

折りたたみ の 強さ:TRF-45 の 折りたたみ に 対する 優れた 抵抗 力 を 解放 する

PCB は 寿命 の 間 に 折りたたみ の 力 を 経験 する こと が よく あり,機械 的 な 障害 に 導い て い ます.TRF-45 は 優れた 折りたたみ 力 を 備え て この 懸念 に 対処 し て い ます.縦横の折りたたみの強さは17この材料は,折りたたみに対する例外的な耐性を示し,PCB設計の長寿と耐久性を保証します..

皮の強度:TRF-45の堅固な粘着性について調べる

PCB製造では,板の全体的な信頼性のために,層間の強い粘着性が不可欠である.TRF-45は,この側面で8lbs/in (1.4 N/mm) より大きな皮の強さで優れている.IPC-TM-650 2 による.4.8 (熱力抵抗) の基準.この堅固な粘着は,PCBの層が不傷のままのままであることを保証し,ボードが環境ストレスや機械的振動に耐えるようにします.

圧力 の 下 で 冷却 する:TRF-45 の 熱 伝導 性

現代の電子機器はかなりの熱を発生させ,PCB内の効率的な熱管理を必要とする.TRF-45は,ASTM F 433規格に従って0.43 W/m/Kの熱伝導性を示している.この 特殊 な 特性 に よっ て,熱 は 効果的に 散ら れ ます電子部品の過熱を防止し,最適な性能を確保する.

容量と表面抵抗性:TRF-45の電気安定への貢献

望ましくない電気漏れはPCBの機能を妨げる可能性があります.TRF-45は,8.0 x 10 ^ 7Mohm/cmの体積抵抗性と3.0 x 10 ^ 7Mohmの表面抵抗性で,この懸念を解決します.IPC-TM-650 2 による.5.17.1 基準.これらの値は,信号の劣化リスクを最小限に抑え,回路の整合性を維持する,高いレベルの電気安定性を保証する.

CTE (熱膨張系数):TRF-45 が 温度 変動 に 対処 する 方法

温度変動は PCB の内部でストレスやストレスを引き起こし,性能の問題につながる可能性があります.TRF-45 は,熱膨張係数 (CTE) を 9 ppm/°C (x 軸と y 軸) と 40 ppm/°C (z 軸) と表している.このバランスのとれたCTEは,材料が熱変化に適応し,機械的な故障のリスクを軽減し,長期的信頼性を確保することを可能にします.

汎用性 解放 TRF-45 から 利益 を 得る 産業 や 応用

TRF-45の特殊な特性により 幅広い産業や用途に最適ですこの先進的なPCB材料は,イノベーションを推進し,電子機器の性能を向上させています信頼性,多様性,安定性により,妥協のない品質が不可欠なハイテクソリューションの好ましい選択となっています.

結論

TRF-45は 陶器で満たされたPTFE複合材料で PCB設計の世界に革命をもたらしています 優れた電気性能,機械耐久性,熱管理能力によりTRF-45は技術者がイノベーションの限界を押し広げることを可能にします信頼性の高い信号伝送を保証し,困難な環境に耐えるまで,TRF-45はあらゆる面で優れているため,PCBアプリケーションにとって信頼性と安定性のある選択肢となっています.TRF-45の力を活用することで電子機器の能力を再定義するハイテクソリューションを作成できます
