| ハイライト: | 20ml RF PCB 素材,1オンス 浸水チンのPCB,パッシブコンポーネント 浸水チンのPCB |
||
|---|---|---|---|

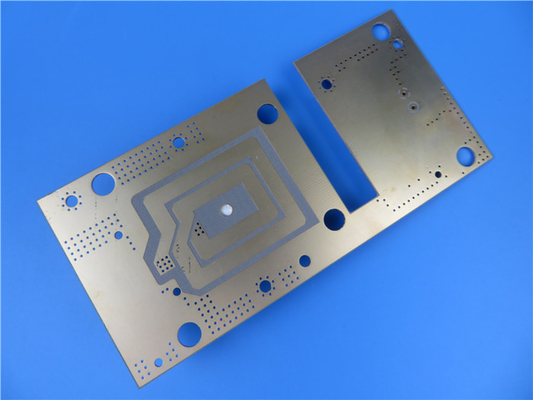

新たに出荷された 2層硬いPCBを紹介します 特別に設計されていて 電力増幅器やフィルターやカップラーなどの 様々なアプリケーションの要求を満たしていますこのPCBは,タコニックORCERファミリーを使用して製造されています高品質のPTFEセラミック織物ガラス強化材料で 卓越した性能と信頼性があります
低分散因数0.0018で1.9GHzで,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で,低分散因数0.0018で.このPCBは優れた電気性能を示していますまた,耐久性と電気障害に対する保護を保証する41kVの顕著な介電断裂強度を有しています.
タコニックORCER材料は,x-y方向では19ppm/°Cと24ppm/°C,z方向では64ppm/°Cの低熱膨張係数 (CTE) を示しています.この寸法安定性により,異なる温度下でPCBの整合性を維持し,時間とともに信頼性の高いパフォーマンスを保証します.
このPCBは低コストの優位性を有し,皮の強さは極めて高く,耐久性も強化され,デラミネーションにも耐性があります.極めて低い分散因子は,大きなエネルギー損失なしに効率的な信号伝送に貢献します.さらに,低水分吸収と改善された表面の滑らかさは,全体的な信頼性と性能に寄与します.
このPCBのスタックアップは,それぞれ35μm厚の2つの銅層で構成され,RF-35コアを20mil (0.508mm) の厚さでサンドイッチします.この構造は,最適な信号の整合性と構造の整合性を保証します.
115mm x 59mm (+/- 0.15mm) のボードの寸法で,このPCBは正確なフィットメントを維持しながら,回路設計に十分なスペースを提供します.6/4ミリの最小トラス/スペースは複雑な回路路路由を可能にします完成板の厚さは0.6mmと1オンス (1.3oz) になります.柔軟性と耐久性のバランスをとる.
表面の仕上げについては,インベージョンチンのコーティングが優れた溶接性および耐腐蝕性を保証する.上部のシルクスクリーンは白色で提示され,明確な部品識別を提供します.底のシルクスクリーンと溶接マスクの欠如は,カスタマイズに柔軟性を可能にします.
配送前に各PCBは厳格な100%電気テストを受け,機能性とIPC2級品質基準の遵守を保証します.
Gerber RS-274-X アートワーク形式が提供されており,製造プロセスにシームレスな統合が可能になります.
このPCBには合計25のコンポーネントと168のパッドがあり,112のスルーホールパッドと56のトップSMTパッドを含む. 211のバイアスと9のネットワークにより,効率的なルーティングと接続が保証されています.地域 地域 地域 地域 地域 地域.
技術的な問い合わせやさらなる情報については, sales10@bichengpcb.comでアイビーに連絡することを躊躇しないでください.顧客サポートを 提供し,ご質問に応える.
| 変電気変 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 3.5 | 3.5 | ||
| 消耗因子 @ 1.9 GHz | IPC-TM 650 2 試験用5.5 | 0.0018 | 0.0018 | ||
| 水分吸収量 (.060") | IPC-TM 650 2 試験用6.2.1 | % | 0.02 | % | 0.02 |
| 剥離強度 (1/2オンス.銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >8.0 | N/mm | >1.5 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形インチ | >100 | N/mm | >1.8 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | 41 | kV | 41 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 1.26×109 | モーム/cm | 1.26×109 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 1.46×108 | ほら | 1.46×108 |
| 弧抵抗 | IPCTM 650 2 について5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 折りたたみの強さ | ASTM D 790 | PSI | >18000 | N/mm2 | >124 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| 伸縮強度 長さ | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 横向きの拉伸強度 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 縦方向の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | 0.00004 | mm/mm | 0.00004 |
| 横の次元安定性 | IPC-TM 650 2 試験用4.39 | 中/中 | -0だった0001 | mm/mm | -0だった0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19〜24 | ppm/°C | 19〜24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 炎症性 | UL-94 | V-0 | V-0 | ||
| 硬さ | ロックウェルMスケール | 34 | 34 |
RF-35 の 力 を 解放 する ― 最先端 の PCB 材料
紹介:
高周波のアプリケーションでは RF-35 PCBは 卓越した性能と信頼性を 提供することで 変革をもたらしましたRF-35は,最適な信号完整性と強化された回路性能を求めるエンジニアの選択になりました.
RF-35 の主要電気特性:
RF-35は1.9GHzで3.5の介電常数を持ち,効率的な信号伝達と信号損失を最小限に抑えることができます. 0.0018の1.9 GHz は 電気 性能 を さらに 向上 させるこの特性により,RF-35は電源増幅器,フィルター,および他のRFアプリケーションに理想的です.
機械的強度と寸法安定性
RF-35は,驚くべき機械的強度と寸法安定性を示しています. 8.0ポンド以上/線形インチ (または> 1.5 N/mm) の皮の強さで,耐久性もデラミネーション抵抗性も優れている0.02% の低水分吸収が要求された環境でも信頼性の高い性能を保証します.RF-35 の 改善 さ れ た 表面 の 滑らかさ は,最適 な 回路 組立 と 信号 の 完全 性 に 貢献 し ます.
ダイレクトリック分解と熱伝導性:
この機能は信頼性の高い隔熱と電気障害に対する保護を保証します.電子システムの長寿を向上させるさらに,RF-35の熱伝導性は0.24W/m/Kで,効率的な熱散を容易にし,過熱のリスクを軽減し,安定した回路操作を保証します.
電力増幅器,フィルター,および受動部品の用途:
RF-35 は,低負荷と優れた電気性能が効率的な電源供給を可能にする電力増幅器に広く適用されています.また,フィルターとカップラーにも適しています.制御されたインペダンス通信線が正確な信号フィルタリングに不可欠である場合さらにRF-35は受動部品の性能を向上させ 全体的な回路効率に寄与します
品質基準と世界的な利用可能性
RF-35 PCBは IPC-Class-2 品質基準に準拠しており,製造の一貫性と信頼性を保証しています.技術者やデザイナーがプロジェクトのために RF-35 に簡単にアクセスできますどこにいても
結論は
高周波回路設計に革命をもたらしました 優れた電気特性や 機械的な強度 定量性があります高い皮の強度RF-35は,耐久性のある性能と信号の整合性を保証します. 熱伝導性と,電力増幅器,フィルター,RFアプリケーションを最適化することを目指すエンジニアにとってトップの選択肢ですRF-35の力を活用して デザインの新たな可能性を開く 品質基準とグローバル利用率を信頼して プロジェクトを進めます
