| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

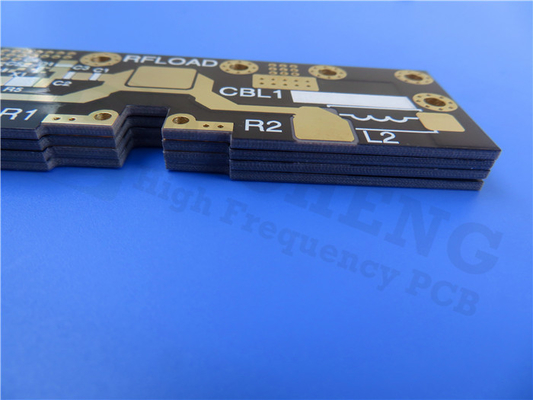

新発売のPCBを紹介します ロジャーズ RT/デュロイド 5870 ガラス マイクロファイバー強化 PTFE複合材で 精巧に作られましたこの2層硬いPCBは,高周波アプリケーションの要求を満たすために設計されています優れた電気性能と信頼性を備えています
PCBの材料は,Rogers RT/duroid 5870で,確立され,広く信頼されている強化PTFE材料である. 10 GHz/23°CでプロセスDKは2.33 +/- 0.02で,分散因子は0である.0012 同じ周波数と温度で強化されたPTFE材料の中で最も低い電気損失を保証します.これは効率的な信号伝送と最小の信号損失を可能にし,高信頼性のパフォーマンスを保証します.
PCBの構成細部には,両側に35μm厚の銅層が含まれています. Rogers Core RT/duroid 5870層は0.787mm (31mil) の厚さがあります.優れた次元安定性と信号の整合性を確保する完成板の厚さは0.9mmで,コンパクトで信頼性の高い設計を保証します.ボードの寸法は45mm x 51mmで精密に製造され,許容量は+/- 0.15mmです.
このPCBは,例外的な汎用性と使いやすさを備えています.それは簡単に切断され,共有され,形状に加工され,さまざまなアプリケーションにシームレスな統合を可能にします.溶媒や反応剤に耐久性 長い耐久性と信頼性を保証.
厳しい環境に耐えるように設計された 私たちのPCBは高湿度環境に最適です 異極性特性を示し 幅広い周波数範囲で均一な電気性能を保証しますこれは様々な用途に適しています商用航空会社のブロードバンドアンテナ,マイクロストライプとストライライン回路,ミリ波アプリケーション,レーダーシステム,ガイドシステム,点対点デジタルラジオアンテナを含む.
最高の品質基準を維持するために,当社のPCBは出荷前に100%の電気テストを受けます.我々は一貫した品質と信頼性を保証する IPC-Class-2 規格に厳格に遵守します.世界中に利用可能プロジェクトがどこへ行っても PCBは利用できます
技術的な質問や問い合わせについては, sales10@bichengpcb.com でアイビーに連絡してください. 私たちのチームは,あなたのプロジェクトの成功を確保するために,例外的なサポートと専門知識を提供することに専念しています.
| ダイレクトリコンスタント,ε プロセス | 2.33 2.33±0.02スペック |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 変圧電圧定数,設計 | 2.33 | Z | N/A | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0005 0.0012 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 熱系数 ε | -115 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 容積抵抗性 | 2 × 107 | Z | モームcm | C/96/35/90 について | ASTM D 257 | |
| 表面抵抗性 | 3 × 107 | Z | ほら | C/96/35/90 について | ASTM D 257 | |
| 特定熱量 | 0.96(0.23) | N/A | j/g/k (カロリー/g/c) |
N/A | 計算した | |
| 張力モジュール | 23°Cで試験する | 100°Cでの試験 | N/A | MPa (kpsi) | A について | ASTM D 638 |
| 1300 (((189) | 490(71) | X について | ||||
| 1280 (((185) | 430 (((63) | Y | ||||
| 極限 の ストレス | 50 (7.3) | 34(4.8) | X について | |||
| 42 (6.1) | 34(4.8) | Y | ||||
| 究極 の ストレス | 9.8 | 8.7 | X について | % | ||
| 9.8 | 8.6 | Y | ||||
| 圧縮モジュール | 1210(176) | 680 (99) | X について | MPa (kpsi) | A について | ASTM D 695 |
| 1360 (((198) | 860 (((125) | Y | ||||
| 803 (((120) | 520 (((76) | Z | ||||
| 極限 の ストレス | 30(4.4) | 23(3.4) | X について | |||
| 37 (5.3) | 25 (3.7) | Y | ||||
| 54 (7.8) | 37 (5.3) | Z | ||||
| 究極 の ストレス | 4 | 4.3 | X について | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| 水分吸収 | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導性 | 0.22 | Z | W/m/k | 80°C | ASTM C 518 | |
| 熱膨張係数 | 22 28 173 |
X について Y Z |
ppm/°C | 0〜100°C | IPC-TM-650 2 試行錯誤した4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| 密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 銅皮 | 27.2 ((4.8) | N/A | プレス (N/mm) | 1oz ((35mm) EDCフイル 溶接水面の後 |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | N/A | N/A | N/A | UL 94 | |
| 鉛のないプロセス 互換性 | そうだ | N/A | N/A | N/A | N/A | |
RT/ドロイド 5870 の力を探す:高周波アプリケーションの可能性を解放する
紹介:
高周波アプリケーションの世界では,最適な電気性能と信頼性を確保するために,適切なPCB材料を選択することが重要です.卓越した特性で注目される材料は RT/duroid 5870 ですこの記事では,RT/duroid 5870の特性と利点について深く調べ,電気性能,機械特性,加工能力,厳しい環境での耐久性汎用的なアプリケーション,品質基準,グローバル可用性,技術サポートRT/ドロイド5870の真の可能性と 高周波設計への影響について.
電気性能を解析する:
優れた電気性能の鍵は,介電常数と消耗因子にある.RT/デュロイド5870は,介電常数2を誇っています.33効率的な信号伝送と最小限の信号損失を保証する.0012信号の完整性を向上させ,高周波アプリケーションに最適化します.
堅牢 で 信頼 できる
RT/duroid 5870 は,熱系数 -115 ppm/°C で,高い温度範囲で一貫した性能を保ち,優れた熱安定性を示しています.拉伸モジュールと最終的なストレスを含む室温でも高温でも RT/duroid 5870は,揺るぎない信頼性を保証します.
無縫な統合
パーソナルデザインにはPCBの加工と形付けが不可欠である.RT/デュロイド5870は優れた加工性を提供し,簡単に切断,共有,形付けが可能である.確立された材料の特性により,様々な用途に多用性のある選択になりますデザイナーはアイデアを自由に実現できます
耐久性 厳しい環境 で:
高湿度環境での動作や溶媒や反応物質との接触は,PCBにとって課題となる可能性があります.しかし,RT/duroid 5870は,そのような条件で優れています.溶媒や反応剤に耐性がある耐久性を保証する. 0.02% の水分吸収率と化学的耐性は,要求の高い環境で理想的な選択になります.
応用の多様性:
RT/duroid 5870 は,航空宇宙,電信,レーダーシステムなどの産業に広く適用されています.マイクロストライプとストライライン回路ミリメートル波のアプリケーション,レーダーシステム,ガイドシステム,点対点デジタルラジオアンテナRT/duroid 5870 の均一な電気特性により,幅広い周波数範囲で,高周波設計に最適なソリューションとなっています..
品質保証
質はPCB材料にとって極めて重要です RT/duroid 5870はIPC-Class-2基準を満たし,一貫した信頼性の高いパフォーマンスを保証します厳格 な 電気 検査 は,各 PCB が 最高 の 品質 基準 と 性能 基準 に 準拠 する こと を 保証 し ますRT/ドロイド5870で 高周波設計が 安全な手にあります
全世界の可用性:
プロジェクトがどこへ行っても RT/duroid 5870 は世界中に簡単に利用できます 広範囲にわたる配送ネットワークにより,この卓越したPCB材料はどこにいてもアクセスできます高周波アプリケーションのためのRT/duroid 5870のグローバル利用性を採用してください.
技術支援と専門知識
高周波アプリケーションの設計は 複雑なものだと理解しています だから私たちは 専門の技術サポートを 提供します私たちの経験豊富な専門家チームが,あなたの質問に答えることができます.専門知識と技術的なサポートにより,高周波設計を自信を持って実現できます.
未来のイノベーション
高周波アプリケーションの世界は常に進化しており,RT/duroid 5870も同様です.技術が進歩するにつれて,新しい可能性とアプリケーションが生まれます.RT/duroid 5870 の将来のイノベーションと可能性を調査することで,前線を保ちましょうこのPCB材料が 高周波設計の限界を押し広げ 可能性の新たな領域を 開く方法を発見します
結論は
RT/duroid 5870は 画期的なPCB素材で 高周波アプリケーションの可能性の世界を開きます 優れた電気性能,堅牢な機械特性無縫な統合能力厳しい環境での耐久性,汎用性,品質基準の遵守,世界的な利用可能性,専用の技術サポートにより エンジニアやデザイナーにとって理想的な選択となりますRT/ドロイド 5870高周波デザインの潜在能力を発揮し アイデアを現実にすることができます
|
|
