ハイライト: | 20ml PCB 基板,パワー増幅器PCB材料,浸透式チン RF PCBボード |
---|

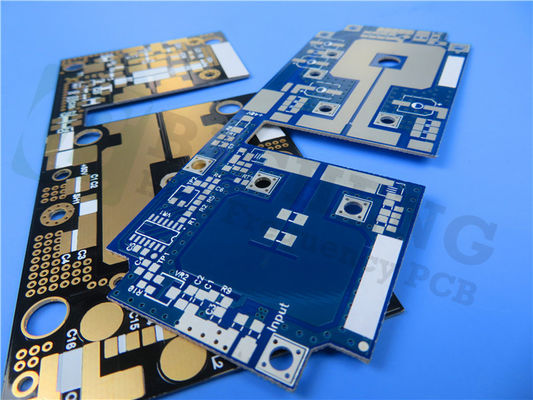

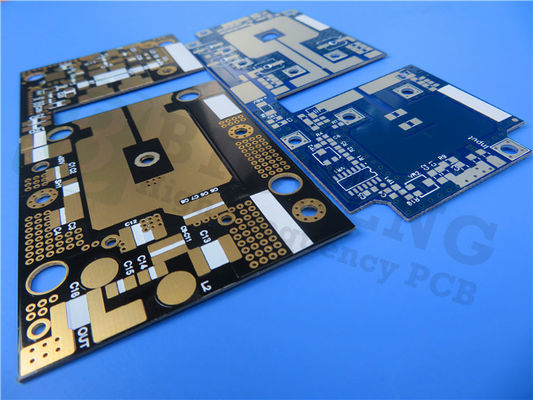

今日,私たちは,新しい出荷 PCBをあなたと共有することを喜んでいます. 高性能アプリケーションの要求を満たすために提供された最先端のソリューション.,陶器で満たされた PTFE ベースの複合材料で このPCBは 優れた熱伝導性 介電安定性 幅広い温度範囲で信頼性があります
主要な特徴:
- "クラスベスト"熱伝導性 (1.0 W/mK) と電圧不変安定性 (−9 ppm/°C) は,困難な環境でも効率的な散熱と信頼性の高い信号伝送を保証します.
- 非常に低損失タンゲントは,より高いアンプまたはアンテナ効率を提供し,重要なアプリケーションで優れたパフォーマンスを可能にします.
- 商業用アプリケーションに適した価格で,品質や性能を損なうことなくアクセス可能なソリューションになります
- 厚くて密度の高い織物ガラス構造のおかげで,従来の商業用ラミネートよりも簡単に掘り出せる.
- 高い剥離強度により,信頼性の高い銅粘着が保証されます.
施工詳細:
この2層の硬いPCBには,両側で銅層を重ねたTC350コアが搭載されている.ボードの寸法は98mm x 81mmで,コンパクトで効率的な設計が可能である.完成板厚さは0.1オンス (1oz) の完成銅の重量.4ミリ) の外層では,このPCBは性能と柔軟性の完璧なバランスをとっています.PCBは浸泡スチール表面コーティングで完成されています.優れた溶接能力と耐腐蝕性.
利点:
- 熱散と管理:このPCBの特異的な熱伝導性は,効率的な熱散を可能にします.過熱を防止し,要求の高いアプリケーションでも最適な性能を確保する.
- 処理と信頼性の向上:このPCBは,低損失の触角と介電安定性により,信号の整合性を向上させ,損失を軽減し,全体的なシステム信頼性を向上させます.
複数の回路のレイアウトのための大きなパネルサイズ:このPCBは,単一のパネル内で複数の回路のレイアウトを可能にし,処理コストを削減し,効率を最大化します.
典型的な用途:
- パワーアンプ,フィルター,カップラー:このPCBは,効率的な熱消耗と信頼性の高い信号伝達を必要とする高電力アプリケーションに理想的です.
- ターンマウントアンプ (TMA) とタワーマウントブースター (TMB): このPCBは,優れた熱管理特性により,タワーマウントアプリケーションで信頼性の高いパフォーマンスを保証します.
- 熱循環型アンテナ: PCB の電解安定性により,温度変動による電解漂移に敏感なアンテナに適しています.
- マイクロ波コンビナーとパワーディバイダー:このPCBは,要求の高い環境におけるマイクロ波コンビナーとパワーディバイダーに必要なパフォーマンスと信頼性を提供します.
品質とサポート
当社のPCBは,高い信頼性とパフォーマンスを保証するIPC-Class-2品質基準に準拠しています.私たちは世界中の可用性を提供し,あらゆる問い合わせや必要な支援のために技術的サポートを提供しています.技術的な問題についてアイビーと sales10@bichengpcb.comで連絡してください
資産 | 単位 | 価値 | メルソッドテスト |
1電気特性 | |||
介電常数 (厚さによって異なります) | |||
@1 MHz | - どうした? | 3.50 | IPC TM-650 2 について5.5.3 |
@1.8 GHz | - どうした? | 3.50 | レゾナント空洞 |
@10 GHz | - どうした? | 3.50 | IPC TM-650 2 について5.5.5 |
消耗因子 | |||
@1 MHz | - どうした? | 0.0015 | IPC TM-650 2 について5.5.3 |
@1.8 GHz | - どうした? | 0.0018 | レゾナント空洞 |
@10 GHz | - どうした? | 0.0020 | IPC TM-650 2 について5.5.5 |
ダイレクトリックの温度係数 | - どうした? | ||
TC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2 について5.5.5 |
容積抵抗性 | |||
C96/35/90 | MΩ-cm | 7.4×106 | IPC TM-650 2 について5.17.1 |
E24/125 | MΩ-cm | 1.4×108 | |
表面抵抗性 | |||
C96/35/90 | MΩ | 3.2×107 | IPC TM-650 2 について5.17.1 |
E24/125 | MΩ | 4.3×108 | IPC TM-650 2 について5.17.1 |
電力の強さ | ボルト/ミリ (kV/mm) | 780 (31) | IPC TM-650 2 について5.6.2 |
ダイレクトリック分解 | kV | 40 | IPC TM-650 2 について5.6 |
弧抵抗 | 秒数 | >240 | IPC TM-650 2 について5.1 |
2. 熱特性 | |||
分解温度 (Td) | |||
初期 | °C | 520 | IPC TM-650 2 について4.24.6 |
5% | °C | 567 | IPC TM-650 2 について4.24.6 |
T260 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
T288 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
T300 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
熱膨張,CTE (x,y) 50〜150°C | ppm/oC | 77 | IPC TM-650 2 について4.41 |
熱膨張,CTE (z) 50〜150°C | ppm/oC | 12 | IPC TM-650 2 について4.24 |
% z軸 膨張 (50〜260°C) | % | 1.2 | IPC TM-650 2 について4.24 |
3メカニカルプロパティ | |||
皮を剥がす強度 銅 (1オンス/35ミクロン) | |||
熱 ストレス の 後 | 1lb/in (N/mm) | 7 (1.2) | IPC TM-650 2 について4.8 |
高温 (150°C) で | 1lb/in (N/mm) | 9 (1.6) | IPC TM-650 2 について4.8.2 |
処理後のソリューション | 1lb/in (N/mm) | 7 (1.2) | IPC TM-650 2 について4.8 |
ヤングス・モジュール | kpsi (MPa) | IPC TM-650 2 について4.18.3 | |
折りたたみ強度 (機械/クロス) | kpsi (MPa) | 97/69 年 14/10 | IPC TM-650 2 について4.4 |
張力強度 (機械/クロス) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2 について4.18.3 |
圧縮モジュール | kpsi (MPa) | ASTM D-3410 | |
ポイソン・レシオ | - どうした? | ASTM D-3039 | |
4物理的特性 | |||
水吸収 | % | 0.05 | IPC TM-650 2 について6.2.1 |
密度,環境 23°C | g/cm3 | 2.30 | ASTM D792 メソッドA |
熱伝導性 | W/mK | 0.72 | ASTM D5470 |
特定熱量 | J/gK | 0.90 | ASTM D5470 |
炎症性 | クラス | V0 | UL-94 |
NASA 排出ガス 125°C ≤10〜6トール | |||
総質量損失 | % | 0.02 | NASA SP-R-0022A |
収集した揮発性生物 | % | 0.01 | NASA SP-R-0022A |
水蒸気 の 回収 | % | 0.01 | NASA SP-R-0022A |
TC350 PCBのパワーを解放する 高周波性能を再定義する
TC350の世界へようこそ. 高周波アプリケーションに革命をもたらすために設計された卓越したPCBです. この記事では,TC350の主要な機能,利点,およびアプリケーションを調査します.データシートで裏付けられているTC350は 性能と信頼性の 新しい基準を設定していますTC350が 高周波プロジェクトに どう役立つか.
TC350は先端PCBで 革新的なデザインと先進的な材料を組み合わせ 高周波アプリケーションで優れた性能を 提供していますTC350は信頼性の高い信号伝送を保証します信号損失が最小で 交差音が少なくなります
TC350の次の主要特性を見てみましょう:
1電気特性
TC350は,幅広い周波数範囲にわたって3.50の一貫した電解定数を示し,正確な信号伝播と最小限の歪みを保証する. 0. の低散布因子.1 MHz で の 0015 は エネルギー 損失 を 最小限に抑え,高周波 に も 信号 の 完整性 を 向上 さ せる.
2. 熱特性
TC350は高熱伝導性0.72W/mKで熱管理に優れている.この特性により効率的な熱伝送が可能で,過熱を防止し,最適な性能を確保する.PCB は,また,例外的な熱膨張特性を示しています温度が50°Cから260°Cまでで 1.2%の低いz軸膨張で,厳しい熱環境でも寸法安定性を保証します.
3メカニカルプロパティ
TC350 は 印象 的 な 機械 耐久性 を 備わっ ており,要求 の 高い 用途 に 適さ れ て い ます.熱力ストレスの後に 7lb/in の優れた殻強度を示し,若者のモジュールのための業界基準を満たすPCBの折りたたみ強さと拉伸強度は14/10 kpsi (97/69 MPa) と11/8 kpsi (76/55 MPa) で,機械的な整合性をさらに強化します.
4物理的特性
電力と熱力に加えて TC350は 優れた物理性能を誇っています 水吸収率は0.05%で 寸法も安定しています湿った環境でも2.30 g/cm3 の PCB の密度と UL-94 に基づく V0 の低燃焼性評価は,様々な環境で安全性と適合性を保証します.
TC350は,性能と信頼性が最重要である高周波プロジェクトで汎用的なアプリケーションを見つけます.エンジニアは高周波技術で 限界を押し出すことができます電気通信,航空宇宙,産業分野において,電波装置は,電波装置や電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波器,電波,電波,電波,電波,電波,電波,電波,電波,電波,電波,電波,電波,電波,TC350は技術者が最先端のソリューションを設計できるようにします.
結論として TC350 PCBは 高周波アプリケーションで 変化をもたらします 優れた電気,熱,機械性能を 提供しています効率的な熱消耗TC350は技術者が最先端のソリューションを設計できるようにします
