| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
RT/duroid 6035HTC PCBを導入し,高功率RFおよびマイクロ波アプリケーションの要求に応えるための最先端のソリューションです.高級セラミックで満たされたPTFE複合材料を用いて製造10 GHz/23°Cで3.5のプロセスのDKと,同じ周波数で0.0013の消耗因子で,RT/duroid 6035HTCは優れた信号完整性と最小限の損失を保証します高周波環境でも
RT/duroid 6035HTC PCBは,重要な電子設計のための理想的な選択となるいくつかの機能と利点を有しています.その高い熱伝導性は効率的な熱散を可能にします.高功率アプリケーションで低温の動作を起こすこのPCBは,低損失触角で,優れた高周波性能を提供し,最適な信号伝送を保証します.低プロフィールで熱的に安定し,逆処理された銅ホイルは,挿入損失が低くなり,痕跡の特殊な熱安定性に貢献します.
RT/duroid 6035HTC PCB の主要な利点の1つは,掘削性を向上させ,アルミニウムを含む回路材料と比較してツール寿命を延長する先進的な埋め込みシステムです.これは,あなたのプロジェクトのための製造効率とコスト効率の向上を意味します.

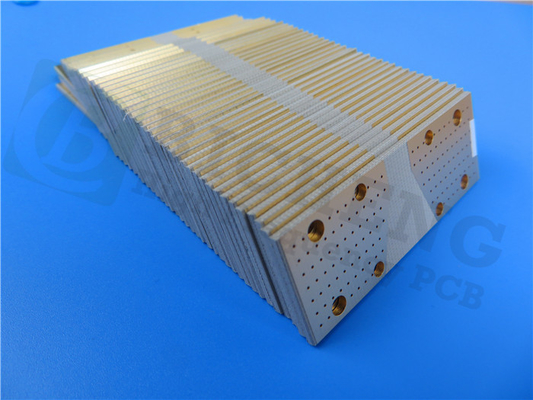

2層硬いPCB構造は35μm厚の銅層を搭載し,0.762mm (30mil) のロジャースコアRT/デュロイド6035HTCをサンドイッチしている.9mmと1オンス重の完成銅 (1耐久性とコンパクト性のバランスをとっています.
RT/デュロイド 6035HTC PCBは,IPC-Class-2規格を満たすように設計され,品質と信頼性を保証します. 輸送前に厳格な100%電気テストを受けます.最高の性能基準を満たすことを保証する.
世界中で広く利用可能で RT/デュロイド 6035HTC PCBは どこにいても プロジェクトをサポートする準備ができています様々な設計ソフトウェアと製造プロセスと互換性.
この高性能PCBは,RFおよびマイクロ波電子の分野で多数のアプリケーションを見つけます.それは特に高功率RFおよびマイクロ波アンプ,パワーアンプ,カップラーフィルター,コンビナー,パワーディバイダー
技術的な問い合わせや詳細については, sales10@bichengpcb.comでアイビーに連絡してください.あなたの次のプロジェクトのための RT/デュロイド6035HTC PCBの完全な可能性を解き放つためにあなたを助ける準備ができています.
| NT2 標準値 | |||||
| 資産 | NT1 薬剤類 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタント,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変圧電圧定数,設計 | 3.6 | Z | 8 GHzから40 GHz | 分相長法 | |
| 消耗因子 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -66歳 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 mod 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 108 | MΩ.cm | A について | IPC-TM-650, 2 つ5.17.1 | |
| 表面抵抗性 | 108 | MΩ | A について | IPC-TM-650, 2 つ5.17.1 | |
| 次元安定性 | -0.11 -008 | CMD MD | mm/m (マイル/インチ) | 0.030" 1オンスEDCホイール 厚さエッチ後"+E4/105 | IPC-TM-650 2 試行錯誤した4.39A |
| 張力モジュール | 329 244 | MD CMD | kpsi | 40時間 @23°C/50RH | ASTM D638 |
| 吸収量 | 0.06 | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
| 熱膨張係数 (-50°C~288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| 熱伝導性 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 密度 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 銅皮の強度 | 7.9 | プリー | 20秒 @288 °C | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセスは互換性がある | そうだ | ||||
RT/デロイド 6035HTC 材料の使用の利点:
1高熱伝導性: RT/デュロイド 6035HTC 材料は高熱伝導性を持ち,効率的な熱散を可能にします.この機能は,動作温度を下げ,PCBの全体的な信頼性を向上させるのに役立つため,高電力アプリケーションに特に有益です.
2. 低損失タンジェント:低損失タンジェントを持つRT/デュロイド6035HTC材料は,優れた高周波性能を提供します. 信号損失を最小限に抑え,最適な信号伝送を保証します.精密で信頼性の高い信号の整合性を要求するRFおよびマイクロ波アプリケーションに適しています.
3. 熱安定型銅葉片:材料は,低プロファイルで熱安定した逆処理銅葉片を組み込みます.これは痕跡の熱安定性を高め,挿入損失を軽減します.また,PCBの信頼性と長寿を保証します.困難な運用条件でも
4先進的なフィラーシステム: RT/デュロイド 6035HTC 材料は,アルミナを含む回路材料と比較して掘削性を向上させる先進的なフィラーシステムを利用しています.製造効率が向上し,道具の寿命が延長されるPCBの製造に費用対効果の高い選択肢となっています.
5広範囲の温度: RT/デュロイド 6035HTC 材料は,-40°Cから+85°Cの温度範囲で動作するように設計されています.この広い温度範囲は,温度変動が予想される様々なアプリケーションに適しています.
RT/デュロイド 6035HTC 材料の使用のデメリット:
1費用: RT/デュロイド 6035HTC 材料の高度な特性と性能は,標準 PCB 材料と比較して高いコストで提供されます.予算が厳しく制限されているプロジェクトでは,コストの増加が考慮される可能性があります..
2限定可用性: 製品は世界中に利用可能であるにもかかわらず,RT/デュロイド6035HTC材料は他の一般的なPCB材料ほど簡単に利用可能ではない可能性があります.供給と配達期間において 課題が生じます緊急性や時間的必要性のあるプロジェクトでは特に
3製造の複雑性: RT/デュロイド 6035HTC 材料のユニークな特性により,特殊な製造プロセスと専門知識が必要になる可能性があります.この素材でPCBを製造し組み立てることは,従来の材料と比較してより複雑かもしれません.生産コストを増加させる可能性があります.
4. 設計の柔軟性が限られている: RT/デュロイド6035HTC材料を使用する際に,特定の設計の制約が適用される可能性があります.これらの制約には,最小の痕跡幅,距離,穴の大きさ設計者はこれらの限界を認識し,それに応じてレイアウトを計画する必要があります.
これらの潜在的な欠点にもかかわらず RT/duroid 6035HTC材料の使用の利点,例えば高熱伝導性,低損失触角,および熱的に安定した銅ホイルは,優れた性能と信頼性が不可欠な高電力RFおよびマイクロ波アプリケーションのための優れた選択になります.
|
|
