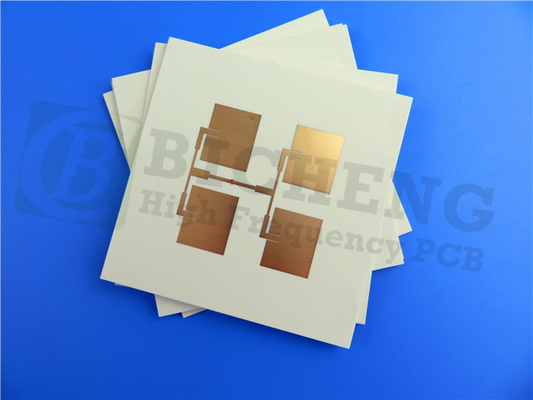

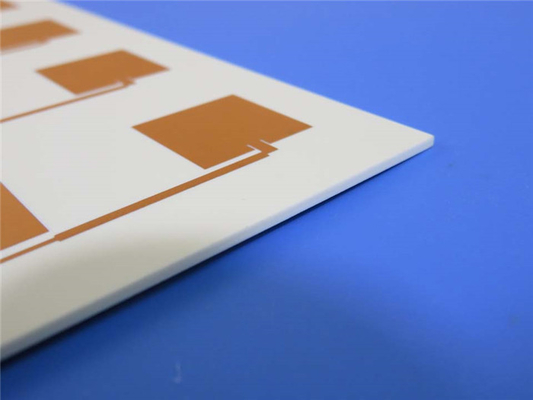

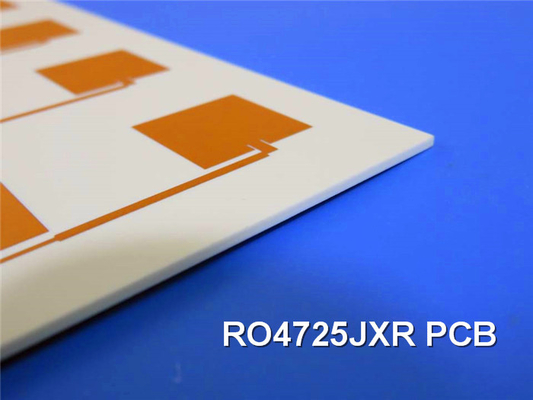

ロジャース RO4725JXR 高周波 RF 印刷回路板 アンテナ グレード DK 255

ロジャース RO4725JXR 高周波 RF 印刷回路板 アンテナ グレード DK 255

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-215.V1 について0
材料:
炭化水素 / セラミック / 織物ガラス
層の計算:
片面基板、両面基板、多層基板、ハイブリッド基板
PCBの厚さ:
30.7ミリ ((0.780mm), 60.7ミリ (1.542mm)
基板サイズ:
≤400mm X 500mm
銅の重量:
1オンス (35µm)、2オンス (70µm)
はんだのマスク:
緑色,黒色,青色,赤色,黄色,白色など
表面の終わり:
浸透金,HASL,浸透銀,浸透锡,赤銅,OSP,ENEPIG,純金など
ハイライト:

繊維ガラスRFPCBボード

,

アンテナ級高周波PCB

,

RF 印刷回路板 DK 2.55

製品説明

ロジャース RO4725JXRアンテナグレードのラミナットは,従来のPTFEベースのラミナットの信頼性とコスト効率の良い代替品を提供します.



RO4725JXRの介電材料で使用されている樹脂システムは,アンテナの最適性能に必要な基本的な特性を提供します.RO4725JXR アンテナグレードのラミネートは,従来のFR-4と高温の鉛のない溶接プロセスと完全に互換性があります. 伝統的なPTFEベースのラミナットとは異なり,これらの材料は,塗装された透孔準備のために特別な処理を必要としません. RO4725JXRラミナットを選択することによって,設計者は性能を損なうことなく 費用対効果の高いソリューションを達成できます.



RO4725JXR 典型的な特性

資産 RO4725JXR 方向性 単位 条件 試験方法
変電常数, εr プロセス 2.55 ± 005 Z   10 GHz/23°C IPC-TM-650, 2 つ5.5.5
ダイレクトリコンスタンット,設計 2.64 Z   1.7 GHz - 5
ゲルハーツ
分相長法
消耗因子 0.0026 Z   10 GHz/23°C IPC-TM-650, 2 つ5.5.5
0.0022   2.5GHz
熱係数 εr +34 Z ppm/°C -50°Cから150°C IPC-TM-650, 2 つ5.5.5
ボリューム抵抗性 (0.030") 2.16×10^8   MΩ•cm コンド A IPC-TM-650, 2 つ5.17.1
表面抵抗性 (0.030") 4.8 × 10^7   コンド A IPC-TM-650, 2 つ5.17.1
PIM -166   dBc 50オーム
0.060
43dBm
1900MHz
電気強度 (0.030 円) 630 Z V/ml   IPC-TM-650, 2 つ5.6.2
折りたたみの強さ MD 121 (17.5)   MPa
(KPSI)
RT 労働力 ASTM D790
CMD 92 (13.3)
次元安定性 <0.4 X,Y mm/m エッチ後
+E2/150°C
IPC-TM-650, 2 つ4.39A
熱力系数
拡大
13.9 X について ppm/°C -55〜288°C IPC-TM-650, 2 つ1.24
19.0 Y
25.6 Z
熱伝導性 0.38 Z W/mK° 50°C ASTM D5470
水分吸収 0.24%   % 48/50 IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570
Tg >280   °C   IPC-TM-650 2 試行錯誤した4.24
Td 439   °C   ASTM D3850
密度 1.27   gm/cm3   ASTM D792
銅皮の強度 8.5   プリー 1オンス LoPro EDC IPC-TM-650 2 試行錯誤した4.8
炎症性 N/A       UL94
鉛のないプロセスは互換性がある はい



特徴:

12.55+/- 0 の電解常数05

2低Z軸熱膨張係数 25.6ppm/°C

3低TCDk (ダイレクトリコンスタンットの熱係数) +34ppm/°C

4消耗因子は0.0022から0026

5. 高温のガラス移行温度 (Tg) 280°C以上



利点:

1低挿入損失,送信中に最小限の信号損失を保証

2標準的なPTFEベースのアンテナ製品にマッチし,既存の設計とシームレスな統合を容易にする.

3低受動性インターモジュレーション (PIM) が改善され,信号品質と干渉が減少します.

4安定した回路性能,信頼性と予測可能な結果を提供します.



私たちのPCB能力 (RO4725JXR)

PCB材料: 炭化水素 / セラミック / 織物ガラス
名称: RO4725JXR
ダイレクトリ常数: 2.55
層数: シングルサイドPCB,ダブルサイドPCB,多層PCB,ハイブリッドPCB
ダイレクトリック厚さ: 30.7ミリ ((0.780mm), 60.7ミリ (1.542mm)
銅の重量: 1オンス (35μm),2オンス (70μm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,赤色,黄色,白色など
表面塗装: 浸透金,HASL,浸透銀,浸透锡,赤銅,OSP,ENEPIG,純金など



典型的な用途

携帯電話基地局アンテナ
