RO3206 高周波PCB 25ml 0.635mm 銅と浸透銀

RO3206 高周波PCB 25ml 0.635mm 銅と浸透銀

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-218.V1 について0
層数:
2層
PCBの厚さ:
0.8mm
基板サイズ:
76.88mm × 72.64mm
銅の重量:
1オンス (1.4ミリ) の外層
シルクスクリーン:
ホワイト
表面塗装:
浸水銀
ハイライト:

浸透銀 RF 高周波PCB

,

高周波PCB RO3206

,

浸透式銀色RFPCBボード

製品説明

簡潔 な 紹介

このPCBのスタックアップは,それぞれ厚さ35μmの2つの銅層で構成されています.使用された基板材料は,厚さ0.635mm (25mil) のRO3206です.これは2層の硬い回路板の一種です.



板の寸法は76.88mm x 72.64mmで,容積は+/- 0.15mm.最小の痕跡/スペースは9/10ミリ,最小の穴サイズは0.35mmと設定されている.この設計には盲目バイアスが存在しないことも言及されています.



他の重要な詳細には,完成板厚さ0.8mm,外層の銅重量1oz (1.4mls),およびビアプレート厚さ20μmが含まれます.PCB の表面仕上げは,インベージョン シルバー防護コーティングを施し,溶接性が良いことを保証します.



PCBの特徴については,上部には白色のシルクスクリーンがありますが,下部にはシルクスクリーンはありません.さらに,上部と下部の両方の溶接マスクは,このデザインには存在しません.



品質と信頼性を確保するため,出荷前にPCBの機能と性能を確認するために100%の電気テストが行われます.



PCBの製造のために供給されているアートワークのタイプは,業界で広く使用されている標準フォーマットであるGerber RS-274-Xです.品質と製造の標準はIPC-Class-2です.要求される業界基準を満たすPCBの確保.



最後に,PCBは世界中で利用できます.



パラメータ 価値
スタックアップ 2層硬いPCB
コッパー_レイヤー_1 35 μm
基板 (RO3206) 0.635ミリ (25ミリ)
銅_層_2 35 μm
板の寸法 76.88mm × 72.64mm
許容性 +/- 0.15mm
最小の痕跡/空間 9/10ミリ
穴の最小サイズ 0.35mm
ブラインドバイアス 違う
完成板の厚さ 0.8mm
完成したCu重量 1オンス (1.4ミリ) の外層
塗装の厚さによって 20 μm
表面仕上げ 浸水銀
トップ シルクスクリーン ホワイト
底部 シルクスクリーン 違う
トップソールドマスク 違う
下の溶接マスク 違う
100% 電気テスト 輸送前に使用
構成要素 15
パッドの総数 112
トルーホール・パッド 5
トップSMTパッド 6
下のSMTパッド 0
バイアス 143
3
提供された美術品の種類 ゲルバー RS-274-X
受け入れられた標準 IPCクラス2
利用可能性 世界 規模

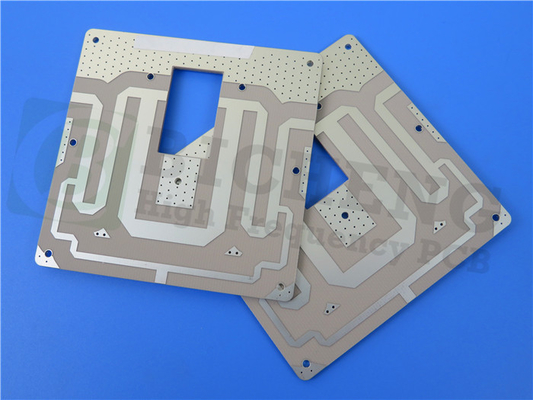

RO3206 高周波PCB 25ml 0.635mm 銅と浸透銀 0



F について申請者A についてスケードQ についてについてs(FAQ)ほらs)

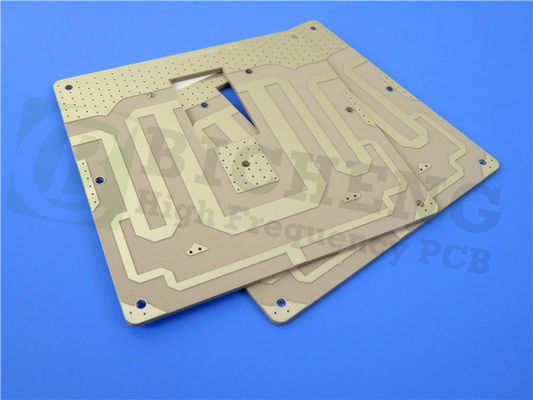

RO3206 高周波PCB 25ml 0.635mm 銅と浸透銀 1



世界 規模 に 配達 し て い ます か

Bicheng Ltd を通じて購入できるすべてのPCB は,禁輸されていない国へ世界中に送られる.我々は,DHL,FedEx,TNT,UPS,EMSおよびAramexからあなたのために適切な輸送キャリアを選択します.



高周波機器は 備蓄中か?

3000シリーズ,4000シリーズ,5000シリーズ,6000シリーズなど,RFシリーズとタコニック材料,TLXシリーズワングリング材料F4BとDK22高周波材料の種類が非常に多いので,注文前に販売担当者に相談できます.



注文を回収できますか?

DHL,UPS,FedExなどであなたのアカウントを通じて私たちの施設からボードの注文またはPCBの収集をピックアップすることは全く問題ではありません.必要な輸出書類や書類の準備を手伝います.



配送 に は いくら かかる でしょ う か

選択できる様々な運送会社があります.通常,私たちはあなたのために最高の送料を支払うものを選びます.あなたの注文が緊急であれば,私たちは迅速なタイミングで運送者を選ぶのに役立ちます.



PCB を 返す こと が でき ます か

PCBは不可逆のカスタム製製品で,品質の問題がない場合は商品を返品することはできません.



注文 は いつ 届く か

5時までに完成した場合は同じ日に送ります アジアの顧客は2~3日以内に入手できますヨーロッパの顧客は6~7日,アメリカの顧客は6~7日輸送の複雑さのために,輸送業者はこれを保証しません.



パッケージ に 署名 する 必要 が あり ます か

すべての注文はDHL,UPS,FedEx,TNT,Aramex,EMSで送ります.



注文 を 追跡 する の は どう です か

PCBボードが発送されたら, 追跡番号を含む 販売からメールで送料確認を受け取ります. この番号を公式ウェブサイトで追跡できます.



パッケージ が 損なわれ たり 失われ たり し たら どう す べき です か

PCBの内部は泡状の材料で,外はKKグレードの紙箱で,PCBを保護します. しかし,あなたのパッケージが失われ,または損傷した場合,輸送会社に連絡し,代替生産を安排するために,すぐに私たちと連絡する必要があります破損した物品を参考に保管してください



PCB能力 2023 年

基板の種類とブランド 標準FR-4,高TgFR-4,高周波材料,ポリマイド/PET柔軟材料
シェンギ,ITEQ,アイソラ,台湾・ユニオン,ロジャース・コープ タコニック
板の種類 硬いPCB,柔軟な回路,硬くて柔軟なPCB,ハイブリッドPCB,HDIPCB
CCLモデル 高Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A 高CTI FR-4: S1600L, ST115
ロジャーズ・コープRO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/デュロイド 5880LZ; TMM3,TMM4,TMM6,TMM10,TMM10i,TMM13i,Kappa 438; AD250C,AD255C,AD300D,AD350A,AD450,AD600,AD1000,TC350; TC600; ディクラッド 880,ディクラッド 870,ディクラッド 527; アイソクラッド 917
タコニック:試験試験試験の実施期間を制限し,試験試験の実施期間を制限する.
F4B PTFE複合材料:(DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615DK10.2)
最大配送サイズ 1200mm × 572mm
最低完成板厚さ L≤2L: 0.15mm; 4L: 0.4mm
完成板の最大厚さ 10.0 mm
盲目の埋葬穴 (横断しない) 0.1mm
最大穴の側面比 15:01
機械式ドリルの最小直径 0.1 mm
透孔容量 +/- 0.0762 mm
プレス・フィット・ホール・トレランス +/- 0.05mm
塗装されていない銅の穴の許容量 +/- 0.05mm
最大層数 32
内外層 最大銅厚さ 12オンス
最小穴の許容量 +/- 2ミリ
最低層対層許容量 +/- 3ミリ
最小ライン幅/距離 3ml/3ml
最小BGA直径 8ミリ
阻害容量 < 50Ω ±5Ω; ≥50Ω±10%
表面処理プロセス 鉛/鉛のないHASL,浸透金,浸透銀,浸透锡,OSP,ENIG,ENEPIG,炭素インク,剥がれるマスク,ゴールドフィンガーなど
