ロジャース RO4830 高周波PCB 低プロフィール銅5ミリと9.4ミリ 熱性回路板

ロジャース RO4830 高周波PCB 低プロフィール銅5ミリと9.4ミリ 熱性回路板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-219.V1 について0
材料:
炭化水素/セラミック/布団ガラス
層の計算:
単面,二面,多層PCB,ハイブリッドPCB
PCBの厚さ:
5ミリ (0.127mm),9.4ミリ (0.239mm)
基板サイズ:
≤400mm X 500mm
銅の重量:
1オンス (35µm)、2オンス (70µm)
はんだのマスク:
緑、黒く、青、黄色、赤い等。
表面の終わり:
浸透金,HASL,浸透銀,浸透鉛,ENEPIG,OSP,赤銅,純金など
ハイライト:

5ml 高周波PCB

,

低プロファイル銅高周波PCB

,

高周波RFPCB

製品説明

紹介

ロジャース RO4830高周波ラミナットは,従来のPTFEベースのラミナットの信頼性とコスト効率の良い代替品を提供する耐熱材料です.費用の考慮が重要であるミリメートル波アプリケーションに特に適しています自動車用レーダーセンサーなど 76〜81 GHz帯で動作する RO4830 laminates can be manufactured using standard FR-4 processes and are designed to be used as the cap layer in FR-4 multi-layer board designs commonly employed in 76-81 GHz automotive radar sensor PCB applications.



PTFE織物ガラスラミナットと比較して,RO4830ラミナットは77GHzで3.2のわずかに高い介電常数を示している.低プロフィールで逆処理された銅ホイールコーティングの使用により,RO4830ラミナットは77GHzで優れた挿入損失性能に寄与しますさらに,ラミナットは,より小さく,より均一な粒子の大きさを持つフラット織り電子ガラスとフィラーから恩恵を受け,優れたレーザー掘削能力をもたらします.,RO4830ラミナットは,酸化に強い耐性を備えた先進的な抗酸化剤を含み,他の炭化水素ベースのラミナットを上回る.これらのラミナートは UL 94 V-0 炎阻害性評価があり,鉛のない溶接プロセスと互換性があります..



主要な特徴:

13 の電解定数です24

277 GHz で 2.2 dB/in の優れた挿入損失

3UL 94 V-0 耐火性

4充填剤,樹脂,ガラス複合システム

5逆処理された滑らかな低プロフィール銅ホイル



利点:

1酸化に抵抗力がある

2信頼性の高いレーザードリリング性能のためのシート内の一貫した電解不変

3PTFEラミネートオプションと比較して,全体的なコストが低く,PCB製造コストの削減に貢献

3自動車レーダーセンサーPCBアプリケーションに理想的です



私たちのPCB能力 (RO4830)

PCB 材料: 炭化水素/セラミック/布団ガラス
名称: RO4830
ダイレクトリ常数: 3.24
消耗因子 0.0033-0. その通りだ0032
層数: 単面,二面,多層PCB,ハイブリッドPCB
銅の重量: 1オンス (35μm),2オンス (70μm)
介電体厚さ 5ミリ (0.127mm),9.4ミリ (0.239mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 浸透金,HASL,浸透銀,浸透鉛,ENEPIG,OSP,赤銅,純金など



典型的な用途:

76-81 GHz 自動車用レーダーセンサー



RO4830 データシート

資産 典型的な値 [1]
RO4830 (TM)
単位 条件 試験方法
介電体厚さ
0.005 0.0095
ダイレクトリコンスタンット,設計 3.24 3.24 - 77 GHz マイクロストライプの相差長
トランスミッションライン損失 2.2 1.8 dB/イン 77 GHz マイクロストライプの相差長
散布因子,タン δ 0.0033 0.0032 - 10 GHz スプリット・ポスト・ダイレクトリック・共鳴器
熱係数 εr (z方向) -30歳 -30歳 ppm/°C -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
介電力強度 78.7 59.1 kV/mm 48時間 @ 50°C IPC-TM-650, 2 つ5.6.2
2000 1500 V/ml
水吸収 0.15 0.13 % D-48/50 ASTM D570
熱力 ストレス の 後 の 剥離 力 0.67 0.67 N/mm 18ミクロン逆向き
処理されたED紙
IPC-TM-650 2 試行錯誤した4.8
3.8 3.8 パウンド/イン
炎症性評価 V-0 V-0 - C-48/23/50 について UL94
サイズ
安定性
MD - 1つ8
(−1.8)
-1.5 (-1.5) について mm/m (ミリ/インチ) 4 時間 @ 105°C IPC-TM-650 2 試行錯誤した4.39A
CMD - 1つ8
(−1.8)
-1.6 (−1.6)
分解温度 408 412 °C - ASTM D3850
デラミネーションまでの時間 (T288) >30 >30 分数 Cu を含む IPC-TM-650, 2 つ4.24.1
鉛のないプロセス はい はい - - -
熱伝導性 (計算) 0.45 0.47 W/mK 50°C 連続で平面を通過する計算
混ぜるルール
CTE x,y 23 21 ppm/°C 0から150°C IPC-TM-650 2 試行錯誤した4.41
z 110 83

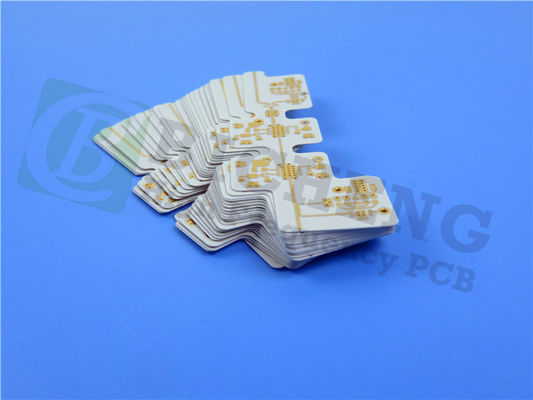

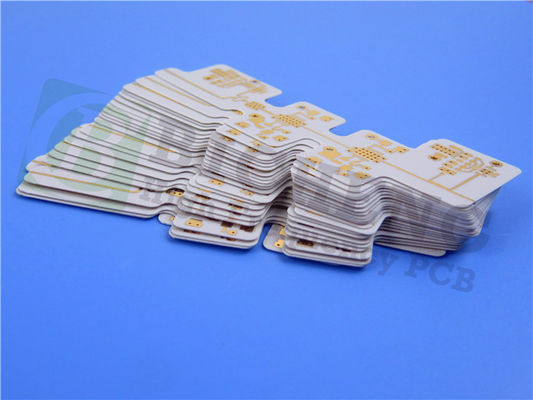

ロジャース RO4830 高周波PCB 低プロフィール銅5ミリと9.4ミリ 熱性回路板 0



ビチェンについて

2003年に設立され,Bicheng Electronics Technology Co., Ltdは,中国のシェンゼンに拠点を置く高周波PCBの評判の良いサプライヤーと輸出業者になりました. 20年の経験で,私たちは世界中の様々な産業にサービスを提供してきました携帯電話基地局のアンテナ,衛星,高周波の受動部品,マイクロストライプラインとバンドライン回路,ミリ波装置,レーダーシステムを含む.デジタル無線周波数アンテナそしてもっと



私たちの高周波PCBは主に3つの有名な材料ブランドを使用します: ロジャースコーポレーション,タコニック,ワングリング. これらの材料は,2.2から10までの幅広い介電常数を提供しています..2柔軟性や様々な用途に適性を確保する



高周波PCBに加えて FR-4回路板,柔軟な回路,金属コアPCBにも 専門です私たちの能力はプロトタイプや小量生産から 大規模生産まで 全てをカバーしていますさらに,私たちはHDI (高密度接続),クイックターン,インピーデンス制御,重銅,背面板この多様性は,低端と高端の両方のニーズを満たす包括的な製品ラインを提供することを可能にします.



コンピュータネットワーク,安全と監視,電源,通信,自動車電子,医療機器と機器私たちは,お客様の多様なニーズを満たし,様々な目的のために信頼性の高いPCBソリューションを提供するために努力しています.
