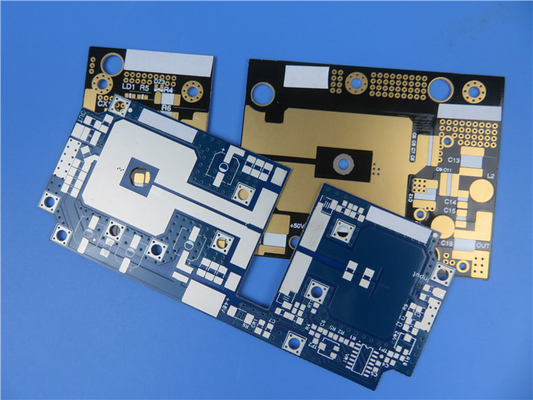

| ハイライト: | 25ミリ基板で作られたPCB,二重味方されたPCB板,セラミックで満たされたガラス繊維PCBボード |
||
|---|---|---|---|
今日 主催者として 嬉しいことに RF-60TC 高周波PCBの世界を 探求します 熱を散らす能力が向上し 損失も非常に少ないのです
RF-60TCは,PTFEとセラミックで満たされたファイバーグラス基板を組み合わせた高性能PCB材料です.優れた電解熱散と最小限の損失を提供このユニークな材料は,高電力アプリケーションの低作業温度を実現し,6.15 DK市場セグメントの小型アンテナアプリケーションのパフォーマンスと効率を向上させます.
RF-60TCの詳細な特性について調べてみましょう
RF-60TC 典型的な特性
RF-60TCの介電常数 (Dk) は10 GHzで6.15 ± 0.15で,介電損失触角 (Df) は印象的な0.002.
電気性能に関しては,RF-60TCは55kVの介電断熱電圧と550V/mlの介電強度を有している.
また,RF-60TC は,長さ 180 秒以上で優れた弧抵抗性を示しています.湿度にさらされた後でも,表面抵抗力と体積抵抗性は1 に相当します.0 x 10^8 モーム.
機械的特性に注目すると,機械方向 (MD) の屈曲強度は10,000psiで,横方向 (CD) の屈曲強度は9,000psiです.
張力強度については,RF-60TCはMDでは9000psi,CDでは7000psiを示しています.
MDにおけるヤングモジュールは721 kpsiで測定され,MDにおけるポイソン比率は0である.155.
| 資産 | ユニット | RF-60TC 値 | 試験方法 |
| 電気特性 | |||
| Dk @ 10 GHz | 6.15 ± 015 | IPC-650 2 試聴する5.5.5.1 (修正) | |
| Df @ 10 GHz | 0.002 | IPC-650 2 試聴する5.5.5.1 (修正) | |
| ダイレクトリック分解 | kV | 55 | IPC-650 2 試聴する5.6 |
| 介電力強度 | V/ml (V/mm) | 550 (21,654) | IPC-650 2 試聴する5.6.2 |
| 弧抵抗 | 秒数 | >180 | IPC-650 2 試聴する5.1 |
| 表面抵抗性 | ほら | 1.0×108 | IPC-650 2 試聴する5.17.1 (湿度後) |
| 容積抵抗性 | モーム/cm | 1.0×108 | IPC-650 2 試聴する5.17.1 (湿度後) |
| メカニカルプロパティ | |||
| 折りたたみの強度 (MD) | PSI (N/mm)2) | 10000 (69) | IPC-650 2 試聴する4.4 |
| 折りたたみの強度 (CD) | PSI (N/mm)2) | 9000 (62) | IPC-650 2 試聴する4.4 |
| 張力強度 (MD) | PSI (N/mm)2) | 9000 (62) | IPC-650 2 試聴する4.19 |
| 張力強度 (CD) | PSI (N/mm)2) | 7000 (48) | IPC-650 2 試聴する4.19 |
| ユング・モジュール (MD) | kpsi (N/mm)2) | 721 (4971) | ASTM D 3039/IPC-TM-650 2.4.19 |
| 魚の比 (MD) | 0.155 | ASTM D 3039/IPC-TM-650 2.4.19 | |
| 次元安定性 (MD) | ミル/イン | 0.01 | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) |
| 次元安定性 (CD) | ミル/イン | 0.69 | IPC-650 2 試聴する4.39 第5.4節 (焼いた後) |
| 次元安定性 (MD) | ミル/イン | 0.06 | IPC-650 2 試聴する4.39 第5.5 節 (熱圧) |
| 次元安定性 (CD) | ミル/イン | 0.8 | IPC-650 2 試聴する4.39 第5.5 節 (熱圧) |
| 熱特性 | |||
| 熱伝導性 (無着) | W/M*K | 0.9 | IPC-650 2 試聴する4.50 |
| 熱伝導性 (CH/CH) | W/M*K | 1 | IPC-650 2 試聴する4.50 |
| 熱伝導性 (C1/C1) | W/M*K | 1.05 | IPC-650 2 試聴する4.50 |
| TCDk | ppm/°C | - 3つ581 | |
| CTE (X,Y軸) | ppm/°C について | 9.9 | IPC-650 2 試聴する4.41 (RT-150)°C) について |
| CTE (Z軸) | ppm/°C について | 40 | IPC-650 2 試聴する4.41 (RT-150)°C) について |
| 物理 的 な 特質 | |||
| 水分吸収 | % | 0.03 | IPC-650 2 試聴する6.2.1 |
| 皮を剥がす強度 (1オンス ED) | パウンド/イン (N/mm) | 8 (1.43) | IPC-650 2 試聴する4.8 |
| 密度 (特異重力) | g/cm3 | 2.84 | IPC-650 2 試聴する3.5 |
| 特定熱量 | J/gK | 0.94 | IPC-650 2 試聴する4.50 |
| Td (2% Wt. 損失) | °C (°F) について | 500 (930) | IPC - 650 2 試聴する4.24.6 / TGA |
| Td (5%のWt損失) | °C (°F) について | 515 (960) | IPC - 650 2 試聴する4.24.6 / TGA |
| 炎症性評価 | V-0 | UL 94 | |
RF-60TCは,CDでは0.69ml/inで,調理後MDでは0.01ml/inの最小の次元変化を示しています.次元安定度は0に達するMDでは0.06mm/in CDでは0.8mm/in
RF-60TCは熱伝導性が優れている. 熱伝導性は0.9W/MKで,1 W/MK と 1.05 W/MK
RF-60TCの電解常数 (TCDk) の熱係数は -3.581 ppm/°Cであり,X軸とY軸の熱膨張係数は (CTE) 9.9 ppm/°Cである.Z軸の40ppm/°Cよりわずかに高い値.
RF-60TCは,水分吸収率は0.03%のみである.皮の強さは1オンスに8ポンド/インチで優れている.ED銅.密度は2.84 g/cm3 と 0 の特異熱.94 J/gK.材料の熱分解温度 (Td) は,2%減重で500°C,515%減重で515°Cである.また,UL 94によるとV-0の炎症性評価を有する.
PCB容量 (RF-60TC)
Bicheng PCBでは 単層,二層,多層,ハイブリッドのオプションを含む PCBの幅広い範囲を 提供しています RF-60TCを使用しています
RF-60TC PCBは,最も薄い5ミリから10ミリ,20ミリ,25ミリ,30ミリ,60ミリなどの5ミリステップで増加する様々な厚さで利用できます.
1オンスから2オンスまでの銅を 選択できます
PCBの最大サイズは 400mm x 500mmで 単一のボードや複数のデザインを 1つのパネルに収めることができます
カスタマイズするには 緑色,黒色,青色,赤色,黄色を含む 溶接マスクの色を選びます
さらに,私たちは様々なPCB要件を満たすために様々な表面仕上げオプションを提供しています.これらのオプションには,HASL,浸透金,浸透銀,浸透チン,OSP,ENEPIG,純金,裸の銅.
| PCB材料: | PTFEベースのセラミック製のガラス繊維 |
| 名称: | RF-60TC |
| ダイレクトリ常数: | 6.15 |
| 層数: | 単層,二層,多層,ハイブリッドPCB |
| PCBの厚さ: | 5ミリ (0.127mm); 10ミリ (0.254mm); 20ミリ (0.508mm), 25ミリ ((0.635mm); 30ミリ (0.762mm), 60ミリ (1.524mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑,黒,青,赤,黄色など |
| 表面塗装: | HASL,浸透金,浸透銀,浸透鉛,OSP,ENEPIG,純金と赤銅など |
RF-60TC PCBは,高性能アンプ,小型アンテナ,GPSデバイス,パッチアンテナ,RFIDリーダー,フィルター,カップラー,衛星など,幅広い分野で応用されています.その他.
結論
RF-60TCPCBは高熱伝導性の機械的に支持されたラミナートで,FR-4代替品の3倍から5倍の熱伝導性を提供します.これらのPCBは熱散に優れているため,効率的で信頼性の高いパフォーマンスを要求する高電力RFおよびマイクロ波アプリケーションに理想的です.
