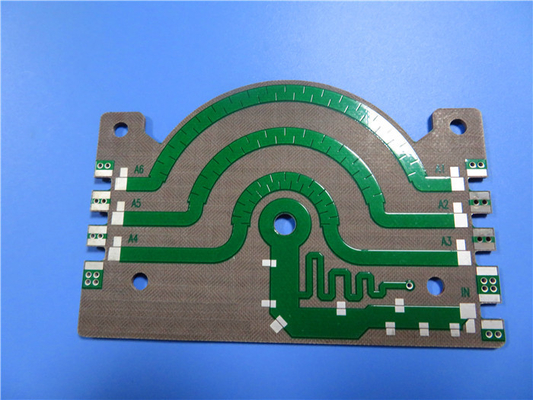

| ハイライト: | ガラスで満たされたPTFE複合 PCB板,高周波PCB回路板 60ミリ,高周波PCB回路板 TLY-5Z |
||
|---|---|---|---|
今日は軽量な基板で製造される 高周波PCBのタイプである TLY-5Z PCBについてお話しします
TLY-5Zラミナットは,ガラスで満たされたPTFEで作られた先進的な複合材料で,織物繊維で強化されています.これらのラミナットは,特に重量制限の低密度アプリケーションのために開発されました.航空宇宙など.
ガラスで満たされた構造は,強化されていないPTFEでは達成できない寸法安定性を提供します.また,Z軸膨張が低い複合体になります.PTFEが豊富な複合材料では実現できない.
TLY-5Zラミナットの特性を詳しく見ていきましょう
TLY-5Zは,低変電常数2.2と低消耗因子0.0015を10GHzで示している.また,10^9Mohms/cmの良好な体積抵抗性と10^8Mohmsの表面抵抗性がある.
電気性能に関しては,TLY-5Zは45kVの高い介電断熱電圧と770V/mlの介電強度を有しています.
変電圧定数 2.2 の従来の材料と比較して,TLY-5Z は変電圧定数 (TCDk) の低温係数 -72 ppm/°C を -55 から 150°C まで持っています.熱伝導性は0で比較的低い.2 W/m/K
一方,TLY-5Zは優れた機械性能を有し 7ポンドの殻強度を示しています.機械方向 (MD) と横方向 (CD) の両方で9000psi以上の張力強さ拉伸モジュールは両方向で16000psiを超え,伸び幅は6%,6.9%と伸ばすことができます.
| 資産 | 条件 | 価値 | ユニット | 試験方法 |
| 電気特性 | ||||
| ダイレクトリ常数 | @ 10 GHz | 2.20+/- 0.04 | IPC-650 2 試聴する5.5.5.1 モード | |
| 消耗因子 | @ 10 GHz | 0.0015 | IPC-650 2 試聴する5.5.5.1 モード | |
| 容積抵抗性 | 10^9 | モーム/cm | IPC-650 2 試聴する5.17.1 | |
| 表面抵抗性 | 10^8 | モームス | IPC-650 2 試聴する5.17.1 | |
| ダイレクトリック断裂電圧 | 45 | kV | IPC-650 2 試聴する5.6 | |
| 介電力強度 | 770 | V/ml | IPC-650 2 試聴する5.6.2 | |
| 熱特性 | ||||
| Tc(D) K | (−55~150°C) | -72歳 | ppm/°C | IPC-650 2 試聴する5.5.6 モード |
| 熱伝導性 | 0.2 | W/M*K | IPC-650 2 試聴する4.50 | |
| CTE (25〜260°C) | X について | 30 | ppm/oC | IPC-650 2 試聴する4.41 |
| Y | 40 | ppm/oC | IPC-650 2 試聴する4.41 | |
| Z | 130 | ppm/oC | IPC-650 2 試聴する4.41 | |
| メカニカルプロパティ | ||||
| 皮の強さ | 銅1オンス | 7 | パウンド/インチ | IPC-650 2 試聴する4.8 |
| 張力強度 | MD | 9137 | PSI | IPC-650 2 試聴する4.18.3 |
| CD | 9572 | PSI | IPC-650 2 試聴する4.18.3 | |
| 張力モジュール | MD | 182,748 | PSI | IPC-650 2 試聴する4.18.3 |
| CD | 165,344 | PSI | IPC-650 2 試聴する4.18.3 | |
| メカニカルプロパティ | ||||
| 伸縮 | MD | 6 | % | IPC-650 2 試聴する4.18.3 |
| CD | 6.9 | % | IPC-650 2 試聴する4.18.3 | |
| 柔軟性 | MD | 10,300 | PSI | ASTM D790 |
| CD | 11,600 | PSI | ASTM D790 | |
| フレックスモジュール | MD | 377,100 | PSI | ASTM D790 |
| CD | 432,213 | PSI | ASTM D790 | |
| 次元安定性 | MD | -0だった05-0. -0. -0. -0.05 | % (10ml, 30ml) | IPC-650 2 試聴する4.39 (焼いた) |
| CD | -0だった17-0. -0. -0. -0. -0.11 | % (10ml, 30ml) | IPC-650 2 試聴する4.39 (焼いた) | |
| 次元安定性 | MD | -0だった07-0. -0. -0. -0.07 | % (10ml, 30ml) | IPC-650 2 試聴する4.39 (ストレス) |
| CD | -0だった22-0. -0. -0. -0.14 | % (10ml, 30ml) | IPC-650 2 試聴する4.39 (ストレス) | |
| 密度 | 特殊重力 | 1.92 | g/cm3 | IPC-650 2 試聴する3.5 |
| 化学/物理特性 | ||||
| 特定熱量 | 0.95 | J/g°C | IPC-650 2 試聴する4.50 | |
| 水分吸収 | 0.03 | % | IPC-650 2 試聴する6.2.1 | |
| 硬さ | 耐久計 | 68 | - | ASTM D2240 |
| UL-94 炎症性評価 | V-0 | UL-94 | ||
折りたたみの強度に関しては,TLY-5ZはそれぞれMD方向とCD方向で10300psiと11600psiで良好なパフォーマンスを発揮する.折りたたみモジュールは,それぞれMDとCD方向で300万以上と400万以上です..
TLY-5Zは,MD方向で約 -0.05%のマイナス名値で,良い寸法安定性を示しています. 熱圧後,少しマイナス膨張を示します.-0 の値で.07% 異なる厚さで
TLY-5Zは低密度ラミネートで,密度は1.92g/cm3である.特異熱量は0.95J/g/°C,湿度吸収率は0.03%である.また,耐久度硬さ 68 と UL 94V-0 に適合しています.
バイチェンPCBでは,TLY-5ZPCBを様々な構成で提供しています. 双層ボード,多層ボード,ハイブリッドデザインなどです.30mL厚さも10ミリ (0.250mm) ずつ調整できます
高周波材料のPCBの最大サイズは 400mm × 500mm です.単板または複数のデザインをパネルに収納できる.
| PCB 材料: | ガラスで満たされたPTFE複合材で 繊維ガラス強化材を織った |
| 名称: | TLY-5Z |
| ダイレクトリコンスタンット: | 2.20 +/- 0.04 (10 GHz) |
| 消耗因子 | 0.0015 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,熱気溶接レベル (HASL),浸透銀,浸透鉛,OSP,純金塗装,ENEPIG,赤銅など |
緑,黒,青,黄色,赤など様々な溶接マスクの色が利用可能で,私たちは浸泡金,HASL,浸泡銀,浸泡チン,OSPを含む表面パッド塗装オプションを提供しています純金エネピグと赤銅
TLY-5Zボードは,航空宇宙部品,航空機用の軽量アンテナ,RF受動部品で一般的に使用されています.
結論として TLY-5Zは高性能の選択肢だけでなく 費用の観点からも魅力的な選択肢です伝統的なPTFE豊富な銅層ラミネートと比較してより費用対効果の高い代替品ですTLY-5Zは,PTFEが豊富な基板が高価すぎる場合,大量の商業用マイクロ波アプリケーションに適しています.
