RO3010 PTFE複合高周波PCB 浸透銀

RO3010 PTFE複合高周波PCB 浸透銀

MOQ: 1pcs
価格: USD 9.99-99.99/PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

PTFE複合高周波PCB

,

高周波PCB RO3010

,

5ml PCB回路板

製品説明

今日 お話ししたいのは 優れたセラミック製PTFE複合材料で 電気的にも機械的にも 優れた安定性があります



ロジャースのRO3010高周波回路ラミナットは 商業用マイクロ波および無線周波数アプリケーションのために特別に設計されています. これらのラミナットは,セラミックで満たされたPTFE複合材料で作られています.優れた電気特性と一貫した機械特性を提供する設計者は各層に異なる電圧不変物質を用いて 多層ボードを設計できます 曲線や信頼性に関する問題に直面することなく



RO3010 典型的な特性

RO3010材料の介電常数は通常10である.2容積は ± 0 です.15.



消耗因子も0です0022信号損失を最小限に要求する高周波回路に最適です



しかし,Z方向の介電常数の熱係数は,10 GHzで−395 ppm/°Cで,−50°Cから150°Cの範囲である.この値は比較的高く,温度に敏感な作業環境には適さない可能性があります..



RO3010の寸法安定性は注目に値する.X方向とY方向では,0.35mm/mと0.31mm/mを測定する最小の寸法変化を経験する.製造 過程 で 歪み や 変形 を 起こさ ない よう 材料 が 安定 し て いる こと を 保証 する要求された仕様を満たしていることを保証します.



RO3010の体積抵抗と表面抵抗の両方がそれぞれ105 MΩ.cmと105 MΩで評価されていることが印象的です.この抵抗値は,回路内の電気の流れを効果的に制御し,効率的な信号伝送を保証します.



資産 RO3010 方向性 単位 条件 試験方法
ダイレクトリコンスタント,ε プロセス 10.2±03 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
変圧電圧定数,設計 11.2 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε - 395 Z ppm/°C 10 GHz -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.35
0.31
X について
Y
mm/m コンド A IPC-TM-650 2 試行錯誤した2.4
容積抵抗性 105   MΩ.cm コンド A IPC25.17.1
表面抵抗性 105   コンド A IPC25.17.1
張力モジュール 1902
1934
X について
Y
MPa 23°C ASTM D 638
水分吸収 0.05   % D48/50 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.8   j/g/k   計算した
熱伝導性 0.95   W/M/K 50°C ASTM D 5470
熱膨張係数
(−55〜288°C)
13
11
16
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA   ASTM D 3850
密度 2.8   gm/cm3 23°C ASTM D 792
銅皮の強度 9.4   イブ / イン. 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



RO3010は,X方向とY方向で拉伸電極が1900 MPaを超えている.



湿度吸収率は0.05%で,水への侵入に強い抵抗性を示しています.



さらに,RO3010の特異熱容量は0.8 J/g/Kで計算され,熱エネルギーを吸収する能力を示しています.



さらに,ASTM D 5470方法により,50°Cの温度では,RO3010の熱伝導性は0.95 W/m/Kを測定し,良い熱伝導性を示唆する.



熱膨張係数 (CTE) については,IPC-TM-650 2を用いて測定された材料の性能です.4.4.123°Cと50%の相対湿度での試験方法では,温度範囲 -55〜288°Cで,X,Y,Z方向にそれぞれ13,11および16ppm/°Cの値が得られる.この結果はかなり有利ですCTE は銅の CTE と類似しているため,RO3010 を利用した PCB は,プレートされた穴で優れた寸法安定性と信頼性を示しています.



RO3010は500°Cまで分解温度に耐える.



さらに,テストされ,23°Cで2.8gm/cm3の密度があると確認されています.



1オンスED銅とIPC-TM2を用いて測定された溶接浮遊後,RO3010の銅剥離強度.4.8体重は9.4ポンド/インチです



UL 94 規格によると V-0 易燃性に分類され,鉛のないプロセスにも対応します.

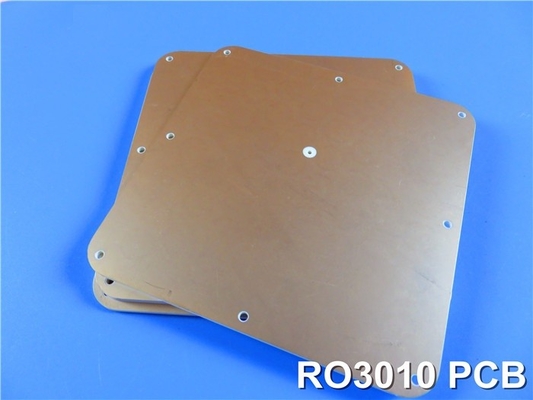

RO3010 PTFE複合高周波PCB 浸透銀 0



PCB容量 (RO3010)

RO3010PCBでは 2層,多層,ハイブリッドデザインのオプションを提供しています



使用可能な銅重量は1oz (35μm) と2oz (70μm) です.



PCBの厚さは5ミリ (0.127mm) から50ミリ (1.27mm) までの選択肢でカスタマイズできます.



RO3010 PCBの最大サイズは 400mm X 500mm で,パネル内の単板設計または複数の設計が可能である.



また 溶接マスクは緑色,黒色,青色,黄色,赤色,白色など 色々あります



さらに,私たちは様々な要求を満たすために,浸水金,HASL,浸水銀,浸水锡,裸銅,OSPを含む様々な表面処理オプションを提供しています.



PCB 材料: セラミックで満たされたPTFE複合材料
名称: RO3010
ダイレクトリ常数: 10. 2 ±0.3 (プロセスDk) 11.2 (設計Dk)
層数: 2層,多層,ハイブリッドデザイン
銅の重量: 1オンス (35μm),2オンス (70μm)
PCBの厚さ: 5ミリ (0.127mm), 10ミリ (0.254mm), 25ミリ (0.635mm), 50ミリ (1.27mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色,白色など
表面塗装: 浸透金,HASL,浸透銀,浸透鉛,赤銅,OSP,ENEPIGなど



RO3010 PCBは,自動車レーダー,GPSアンテナ,ワイヤレス通信パッチアンテナ,および直接放送衛星システムなどのアプリケーションに適しています.



結論

RO3010高周波PCBの製造プロセスは,標準PTFEPCBに似ています.エポキシガラス材料を加工するために一般的に使用される銅エッチンも,RO3010に適用されますしたがって,大量生産プロセスに適しており,市場での競争優位性を有します.
