| ハイライト: | 2層RFPCBボード,20ミリ硬いPCB板,硬いPCB回路板 |
||
|---|---|---|---|
先端のロジャーズ・ディクラッド 880 繊維ガラス製の PTFE 強化複合材料で 製造されたPCBを紹介します次元安定性高性能システムに最適です 電気や電気,電気,電気,電気
このPCB基板は,10 GHz/23°Cと1 MHzでDKは2.2+/-0.04で,10 GHz/23°Cと1 MHzで分散因子は0.0009で,0.0008である.TCDKは-160ppm/°Cで,温度は-10°Cから140°Cまでさらに,湿った環境では0.02%の水分吸収率で他のPTFEベースの複合材料を上回ります.
PCB基板にはいくつかの重要な特徴があります.非常に低い損失触角を提供し,信号劣化を最小限に抑え,優れた信号整合性を保証します.DiClad 880基板の優れた寸法安定性により,困難な環境でも一貫した性能が保証されます製品性能の均一性によって,幅広い周波数で一貫して信頼性の高い動作ができます.
| パラメータ | 価値 |
| 層数 | 1〜32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroid 5880LZ; TMM3,TMM4,TMM6,TMM10,TMM10i,TMM13i,Kappa 438; TLF-35; RF-35TC,RF-60A,RF-60TC,RF-35A2,RF-45,RF-10,TRF-45; TLX-0,TLX-6,TLX-7,TLX-8;TLX-9,TLY-3,TLY-5,TLY-5ZPTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど)FR-4 高CTI>600V ポリマイム,PET 金属コアなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~350μm (1oz~10oz) |
| 内部の銅厚さ | 17μm~350μm (0.5オンス~10オンス) |
| 穴を掘る (機械) | 00.2mm~6.35mm |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,インマージョンチーン,インマージョンシルバー,OSP,ゴールドフィンガー,純粋な金塗装など |
このPCBは一貫した機械性能を示し 極めて重要な電子システムに 卓越した耐久性と信頼性をもたらします様々な化学物質による損傷から守るPTFE ベースの複合材料の中で最も低い水分吸収が PCB の信頼性をさらに高めます.
このPCBは,幅広い周波数範囲で安定した介電常数 (Dk) を有し,正確な信号制御と伝送を可能にします.さらに,低Dk特性により,より広い線幅をサポートします.挿入損失が少なくなり,信号の整合性が向上する.

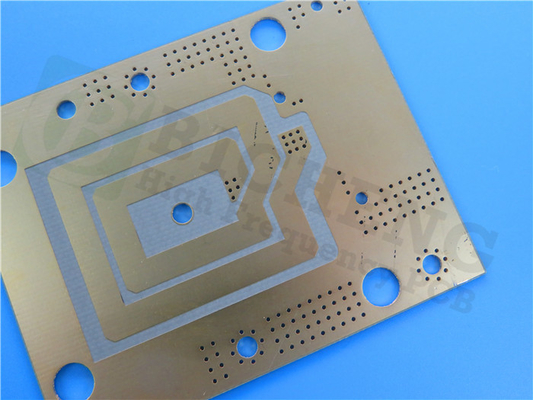

この2層の硬いPCBスタックアップは,厚さ35μmの銅層1,厚さ0.508mm (20ミリ) のDiClad 880基板,厚さ35μmの銅層2で構成されています.完成板の厚さは0.6mm,外層のCu重量は1oz (1.4mls). 浸水銀の表面仕上げ,白色の上部シルクスクリーン,青色の上部溶接マスクが特徴です.
レーダーフィードネットワーク 商業用フェーズ配列ネットワーク 低損失ベースステーションアンテナ ガイドシステム デジタルラジオアンテナ フィルター カップラーそしてLNA.
