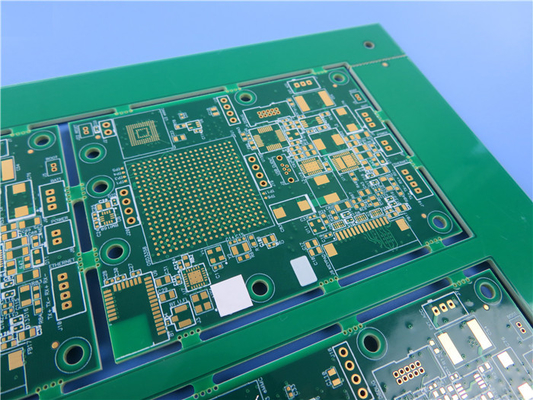

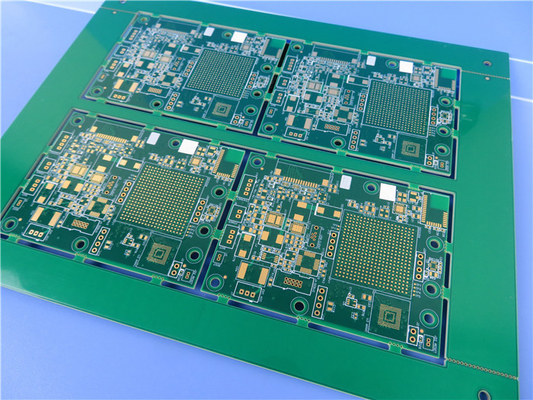

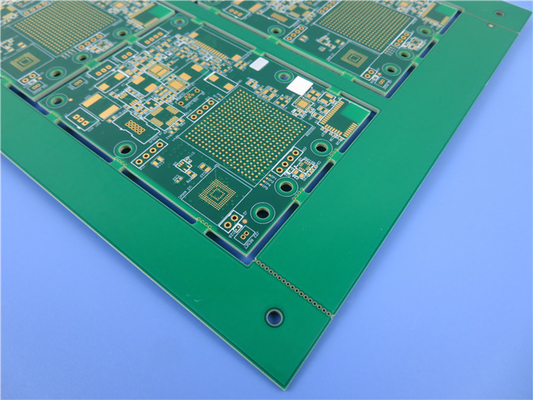

IT-180ATC ENIG HDI PCB板 6層 ブラインド経路と埋葬経路

本日は,新しい6層硬いPCBを紹介します. ITEQ IT-180ATC素材で製造されたこのPCBは自動車から電信までこのPCBをあなたの電子プロジェクトに理想的な選択肢にする 特徴と仕様について詳しく見ていきましょう

1PCB 材料:
このPCBは,ITEQ IT-180ATCを用いて製造されています. 優れた性能で知られる高品質の材料です. 1MHzで4.5と1GHzで4.4の容量 (Dk) で,低損失触角 (Df) は01MHzで0.0014と1GHzで0.0015で,このPCBは効率的な信号伝送と最小限の信号損失を保証します.175 °Cのガラスの移行温度 (DSC) と345 °Cの分解温度を有する.-40°Cから+130°Cの温度範囲内で動作し,さまざまな環境で信頼性を提供します.

2主要な特徴:
このPCBは,競合他社と区別するいくつかの重要な特徴を誇っています.低温膨張係数 (CTE) は,異なる温度条件で安定性と信頼性を保証します.高熱耐性により,厳しい用途に耐える. 耐性 (CAF) で優れているため,長期間の信頼性を保証する. 優れた穴間信頼性により,このPCBは堅牢な接続性と耐久性を提供します.

3スタックアップ:
この6層の硬いPCBは,最適な性能のために精巧に設計されたスタックアップを備えています.これは,プリプレグとFR-4コア層の間に挟まれた3つの35マイクロンの銅層で構成されています.この構成は,効率的な信号路由を保証します電力配送と熱消耗

4施工の詳細:
このPCBは,コンパクトな形状要素で113mm x 90mmを測定し,容積は+/- 0.15mmです. 複雑なデザインに対応するために,最小の痕跡/スペース3/4ミリをサポートします.最小の穴の大きさは0.10mm (レーザードリル) は,精密で複雑な部品配置を可能にします.PCBはHDI (High Density Interconnect) 技術を活用し,盲目バイアスと埋葬バイアスを組み込み,層を超えて相互接続されている完成板の厚さは0.66mmで,柔軟性と耐久性のバランスをとっています.各層に1オンス (1.4ミリ) の銅重量があり,最適な導電性を保証します.経面塗装の厚さは 20 μm信頼性の高い接続を保証する. 表面の仕上げは電解のないニッケル浸水金 (ENIG) で,優れた溶接性と耐腐蝕性を提供します.上層と下層には白いシルクスクリーン溶接マスクは緑色で,溶接パッドにはシルクスクリーンが禁止されている.このPCBにはIPC-4761型VII仕様を満たす,埋め込みおよびキャップされたバイアスが組み込まれています.6ミリトールのトラスで 100オムインピーダンスの制御も含まれています, L2 を参照する.カステラされた穴/半穴は,追加の柔軟性と接続性を提供します.各PCBは,出荷前に100%の電気テストを受けます.最高の品質と信頼性を確保する.

5PCB 統計:
このPCBは93のコンポーネントと合計153のパッドで 78の透孔パッド,39の上部SMTパッド,36の下部SMTパッドを含む,あなたの回路のニーズに十分なスペースを提供しています.網が7つあり効率的な接続と統合を可能にします

6アートワークと基準:
このPCBアートワークは,様々な設計ツールとの互換性を保証するGerber RS-274-Xフォーマットで提供されています.高品質の製造と組み立てを保証する.

7世界中に利用可能:
地元プロジェクトでも国際送料でも 最高品質のPCBが利用できます守ってる.

8典型的な用途:
このPCBは,自動車 (エンジンルームECU),バックプレーン,データストレージ,サーバーとネットワーク,および通信を含む幅広いアプリケーションのために特別に設計されています.この要求の高い分野での特定の要求を満たすことを保証します.

9連絡先:
専門のチームに sales10@bichengpcb.com で連絡してください.
