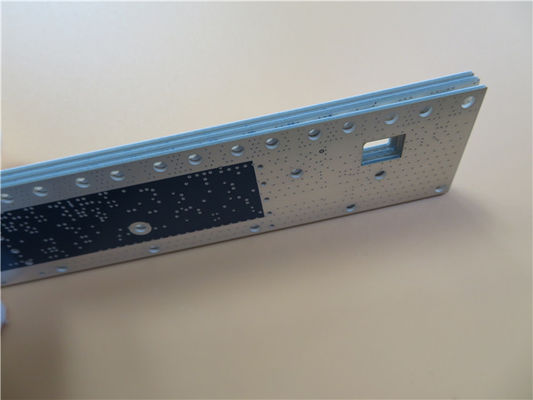

30ml RF-30 PCB 2層硬い回路板 HASL そしてグリーンソルダーマスク

卓越した信頼性と安定性を提供するために 特別にタコニック RF-30 PTFE セラミックガラス基板で製造された 最先端の2層硬いPCBを紹介しますこのPCBは,幅広いアプリケーションの厳格な要求を満たすために慎重に設計されています信号の完整性と最高性能を保証する.DKは1.9GHz/23°Cで3.0+/-0.1で,同じ周波数と温度では消耗因子は0.0014です.信号は極めて正確に送信されます..

タコニック RF-30基板は,PIMD (パッシブインターモジュレーションディストーション) とPTH (プレート・トゥー・ホール) の品質を向上させるなど,多くの高度な機能を備えています.全体的な性能を比類のない高さに上げます岩のように固い機械的特性と例外的な高周波安定性により,ミッション・クリティカルなアプリケーションに最適です.02% と 印象 的 な 10 lbs / in の 皮の強さ は 長期 的 な 信頼性 を 保証 する厳しい環境でも

このPCBのスタックアップは,RF-30基板とシームレスに統合された2つの銅層で構成され,最適な信号性能と寸法安定性を保証します.99mm × 117.25mm,このPCBは,精度と柔軟性であなたのコンポーネントを収容する十分なスペースを提供しています. それは,最小の痕跡/スペースをサポートします 5/6ミリ,最小の穴のサイズ 0.3ミリ,複雑なデザインとシームレスな統合を可能にします.

このPCBは IPC2級の 厳格な基準に準拠しています各PCBは100%の電気検査を受けます完璧で信頼性の高い性能を保証します

このPCBは 72つのコンポーネントと181つのパッドで構成され,アンテナやサブコンポーネント,RFパッシブコンポーネント,電源増幅器など,幅広い用途に対応しています.高温 の 安定 性 と 卓越 し た 価格 と 性能 の 比率 に よっ て,完璧 な もの を 求め て いる 要求 の 高い プロジェクト に 理想 的 な ソリューション と なり ます.

世界中から顧客が優良な性能から恩恵を受けられるようにしています技術的な問い合わせや詳細情報営業10@bichengpcb に連絡してください.テクノニック RF-30基板を搭載した 2層硬いPCBで.
