| ハイライト: | 繊維ガラス強化炭化水素PCB板,2 層硬いPCB基板,30ミリ硬いPCB板 |
||
|---|---|---|---|

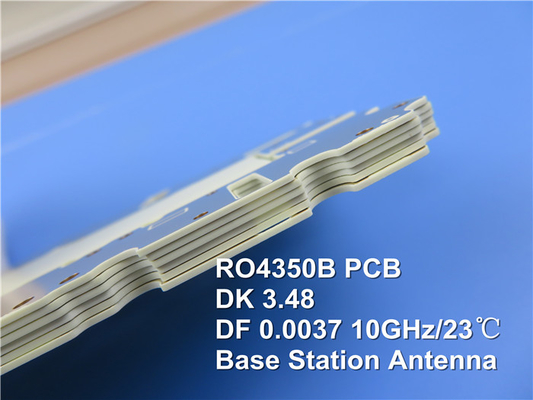

ロジャース RO4350B基板で 製造された最先端PCBを紹介しますこのPCBは,高度な電子アプリケーションに理想的にする幅広い機能と利点を提供しています..
PCB基板は,卓越した電気性能を提供するロジャースRO4350B織物ガラス強化炭化水素/セラミクスを用いて構築されています.05 10GHzで消耗因子 010GHzで,このPCBは,より高い動作周波数を持つアプリケーションを可能にし,低電解耐性と損失を提供します.
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタント,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変圧電圧定数,設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150の後に°C | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55歳°C288まで°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °CTMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3) についてV-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
このPCBの重要な利点の"つは 異なる周波数で 優れた電気性能の安定性です制御されたインペデンストランスミッションラインとフィルターの再現可能な設計に適しているRO4350Bラミナットはまた,低熱系数である介電常数も示し,高熱環境でも優れた寸法安定性を保証する.
低Z軸の拡張性により 信頼性の高い穴を塗装できます低平面膨張係数は,回路処理温度の範囲全体にわたって安定性を保証します.
2層硬いPCBとして提供されるこの製品は,電子設計のための信頼性とコスト効率の良いソリューションを提供します.ボードの寸法は100mm x 50mmで,厚さは0.8mmです.両側で35μm厚さの銅層と0のロジャーズ4350Bコア厚さ.762mm (30mil).最小の痕跡/スペースは4/4ミリ,最小の穴のサイズは0.25mmである.完成したCu重量は外層で1オンス (1.4ミリ) で,経板厚さは20μmである.表面はHASL表面は白色で,表面は緑色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で,表面は白色で.
この高品質のPCBは,信頼性と性能を保証するために,100%の電気テストを含む厳格なテストを受けています.一貫した信頼性の高い性能の業界要件を満たす.
競争力のある価格で,このPCBは品質を損なうことなく,コスト効率の良いソリューションを提供します. RO4350Bラミネートは,標準的なガラスエポキシプロセスを使用して製造できます.製造プロセスを簡素化し,生産コストを削減する.
RO4350B PCBはCAF耐性があり,UL 94 V-0で評価されており,優れた性能と安全基準を必要とするアプリケーションに適しています.
このPCBは 携帯電話の基地局アンテナや電源増幅器,RF識別タグ,自動車レーダー,センサーなど,直接放送衛星のLNB.
この高性能PCBを電子設計に 簡単に組み込むことができます
技術的な問い合わせやさらなる情報については, sales10@bichengpcb.com にご連絡ください.私たちの専用のチームは,すべての質問や特定の要件であなたを助ける準備ができています.卓越した信頼性のために高性能のRO4350B PCBを選択安定性や費用対効果を高めます
