| ハイライト: | 20ml PCB 基板,1オンスPCBボード,セラミックで満たされたPTFE複合材料 PCB基板 |
||
|---|---|---|---|
ロジャーズ RT/デュロイド 6035HTC素材で製造された 新品PCBを紹介します 電子設計のための卓越した性能を 提供するために設計された最先端の基板ですその先進的な機能と信頼性の高い構造でこのPCBは,幅広い用途のための新しい可能性を開きます. このPCBをあなたのプロジェクトにゲームチェンジャーにする主要な仕様と利点に深く見ていきましょう.
PCB 基板: 卓越した性能と熱安定性
ロジャース RT/デュロイド 6035HTC 材料は,優れた性能と熱安定性で知られるセラミックで満たされたPTFE複合材料である. 10 GHz/23°Cで3.5 +/- 0.05 の介電常数 (DK) を有し,この基板は優れた電気効率を提供します.低散乱因子である0.0013は,10 GHz/23°Cで最小の信号損失を保証し,最適な信号完整性を保証する.
| ダイレクトリコンスタント,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変圧電圧定数,設計 | 3.6 | Z | 8 GHzから40 GHz | 分相長法 | |
| 消耗因子 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -66歳 | Z | ppm/°C | -50°C150まで°C | IPC-TM-650 mod 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 108 | MΩ.cm | A について | IPC-TM-650, 2 つ5.17.1 | |
| 表面抵抗性 | 108 | MΩ | A について | IPC-TM-650, 2 つ5.17.1 | |
| 次元安定性 | -0.11 -008 | CMD MD | mm/m (マイル/インチ) | 0.030" 1オンスEDCホイール 厚さエッチ後"+E4/105 | IPC-TM-650 2 試行錯誤した4.39A |
| 張力モジュール | 329 244 | MD CMD | kpsi | 40時間 @23°C/50RH | ASTM D638 |
| 吸収量 | 0.06 | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
| 熱膨張係数 (-50°C288まで°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| 熱伝導性 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 密度 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 銅皮の強度 | 7.9 | プリー | 20秒 @288°C | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセスは互換性がある | そうだ |
熱管理と安定性:高出力アプリケーションの主要な特徴
このPCBは,高熱率1.44W/m/Kで80°Cで熱管理に優れています.高熱量アプリケーションでは低温での動作を可能にする効率的な熱を散布します.低損失の触角は優れた高周波性能を保証します低プロフィールで熱的に安定し,逆処理された銅ホイールにより,挿入損失が低く,熱安定性が優れています.先進的な詰め込みシステムは,アルミナを含む回路材料と比較して,掘削性を向上させ,ツール寿命を延長します.
精密 な 施工 細部 を 確保 し,最適 な 性能 を 確保

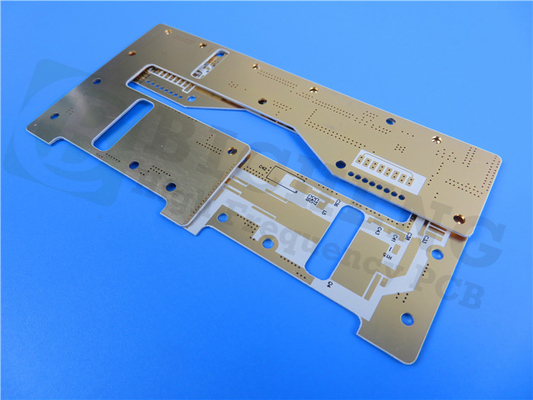

このPCBの構造は2層の硬い設計で,0.508mm (20mil) RT/duroid 6035HTCコアを取り囲む厚さ35μmの銅層で構成されている.板の寸法が150.2mm x 66.5mm,設計に十分なスペースを提供します. +/- 0.15mmの許容度で,精密な製造が保証されます.PCBは,最小の痕跡/スペースを7/7ミリと最小の穴のサイズをサポートします 0完成板の厚さは0.6mmで,外層は銅の重さ1oz (1.4ml) で,プラチング厚さは20μmで,堅牢な構造と信頼性の高い性能を保証する.
| PCB 材料: | セラミックで満たされたPTFE複合材料 |
| 名称: | NT1 電気自動車 NT1 電気自動車 NT1 電気自動車 NT1 |
| ダイレクトリ常数: | 3.50±005 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSPなど |
追加の仕様と適用
このPCBは,浸透銀の表面仕上げを誇っています. 優れた伝導性と耐腐蝕性を提供します.清潔でミニマリストな外観を発送前にPCBは100%の電気テストを受け プロジェクトに最高の品質基準を保証します
このPCBは,世界中の利用可能で,様々な産業と用途に適しています.その卓越した性能は,高周波および高電力アプリケーションのための理想的な選択になります.RFやマイクロ波増幅器など電源増幅機 カップラー フィルター などロジャース RT/デロイド 6035HTCで先端PCB技術の未来を 抱きしめ,前例のない性能と信頼性のレベルに デザインを上げます.
技術的な問い合わせやアプリケーションにおける RT/duroid 6035HTC の可能性を探求するには, sales10@bichengpcb.com に私たちの専用の販売チームと連絡してください.先進的なPCB材料の力を体験し,あなたのプロジェクトを新しい成功の高みに連れて行く.
