2層RFPCB ベース 30ml AD350A 浸水銀付き基板

2層RFPCB ベース 30ml AD350A 浸水銀付き基板

MOQ: 1pcs
価格: USD9.99/PCS-99.99/PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

ラジオ周波数PCBボード

,

RFPCB 30ミリベース

,

2層PCB RF回路板

製品説明

これは,AD350A基板を使用するRF (ラジオ周波数) PCBです. AD350A基板は,織物繊維ガラス強化,セラミックで満たされた,PTFEベースの複合材料で作られた特殊な材料です.この基板は,特に高性能アプリケーションのために設計されています.熱伝導性が高く,熱膨張係数が低い.極端な温度環境で優れている.熱拒絶を優先する.



AD350A基板は,いくつかの顕著な特徴を示している. 10 GHz/23°Cで3.5 -/- 0.05の制御された介電常数を維持し,信頼性の高い信号伝送を保証する.低損失触角が0で.003 10 GHz, 23°C @ 50% RH で,信号損失を最小限に抑え,信号の整合性を保ちます.基板の低Z軸熱膨張係数35ppm/°Cは熱安定性を提供します.分解温度 (Td) が500°Cを超えるとこの素材は,湿った環境でも一貫したRF性能を維持する0.1%の水分吸収率を誇っています.X軸における制御されたCTE値 (18ppm/°C)Y軸 (18ppm/°C) とZ軸 (63ppm/°C) は,信頼性と安定した性能に貢献します.AD350A基板は,30ミリで -159dBCと60ミリで -163dBCの評価で優れた受動性インターモダレーション (PIM) 性能を提供します.熱伝導性は0.44W/m-Kで,効率的な熱消散を可能にします.

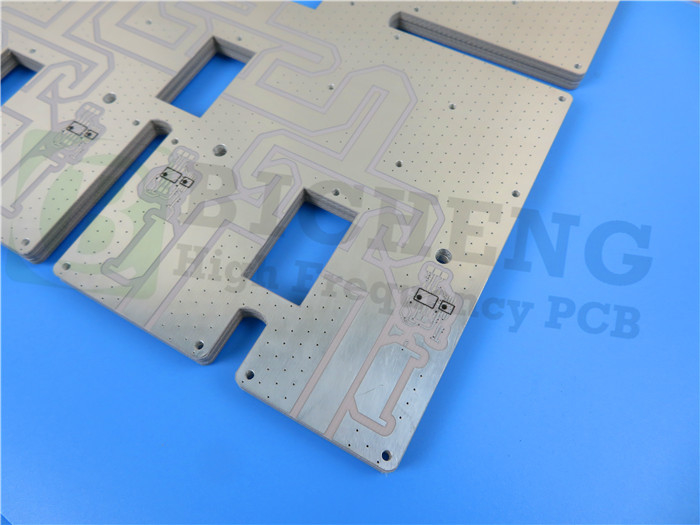

2層RFPCB ベース 30ml AD350A 浸水銀付き基板 0



このPCBスタックアップは2つの層で構成されています.35μm厚さのCopper_layer_1が最初の層として機能します.厚さ0.762mm (30mil) のAD350A基板が中央に位置しています..最後に,copper_layer_2は,また35μmの厚さで,最上層として機能します.



このPCBの施工詳細は,その仕様を示しています.ボードの寸法は102.02mm x 65.54mmで,許容量は+/- 0.15mmです.最小の痕跡/空間は 4/4 ミリメートルで 最小の穴の大きさは 0.3mm.このPCBには盲目バイアスが組み込まれていません.完成板の厚さは0.8mmで,外層の完成銅重量は1oz (1.4mls) です.バイア塗装の厚さは20μmです.表面の仕上げは,インベージョンシルバーによって達成されます.注目すべきは,このPCBには上下のシルクスクリーンや溶接マスクはありません.出荷前に,その機能性を確認するために100%の電気テストが行われます.



統計的には,このPCBには合計123のパッドで54のコンポーネントが収められています.そのうち90のパッドは透孔 (TH) コンポーネントです.33パッドはトップ・サーフェス・マウント技術 (SMT) の部品です底にSMTパッドがない.PCBは接続を確立するために76の経路を使用し,3つのネットをサポートします.



このPCBのアートワークは,Gerber RS-274-X形式で提供されており,IPC-Class-2の標準に準拠しています.



AD350A基板をベースにしたこのRFPCBは,世界中で簡単に利用できます. 携帯電話インフラストラクチャベースステーションアンテナシステム,自動車用テレマティックアンテナシステム商用衛星無線アンテナシステム



2層RFPCB ベース 30ml AD350A 浸水銀付き基板 1
