| ハイライト: | 浸透金PCB回路板,双面 PCB CER-10 基板,双面 PCB 25ml |
||
|---|---|---|---|
卓越した性能と信頼性を 提供するために設計されたこのPCBは,陶器製の詰め込み技術と覆われたPTFE繊維ガラスにおけるタコニックの専門知識を利用しています独特な構成により CER-10 PCBは 優れたインターラミナー結合強度,高い溶接耐性,最小限の水分吸収を 提供しています
CER-10材質の織物ガラス強化は,優れた寸法安定性と強化された屈曲強さを保証します.極端な熱環境でも 信頼性の高い選択になります.
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| ダイレクトリック常数 (名目) | IPC-TM-650 2 試行錯誤した5.5.6 | 10 | 10 | ||
| 分散因数 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5.1 | 0.0035 | 0.0035 | ||
| 水分吸収 | IPC-TM-650 2 試行錯誤した6.2.1 | % | 0.02 | % | 0.02 |
| ダイレクトリック分解 | IPC-TM-650 2 試行錯誤した5.6 | kV | 44 | kV | 44 |
| 容積抵抗性 | IPC-TM-650 2 試行錯誤した5.17.1 | モーム/cm | 2.1×108 | モーム/cm | 2.1×108 |
| 表面抵抗性 | IPC-TM-650 2 試行錯誤した5.17.1 | ほら | 1.1×109 | ほら | 1.1×109 |
| 弧抵抗 | IPC-TM-650 2 試行錯誤した5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの強度 (MD) | ASTM D 790 | PSI | 16500 | N/mm2 | 114 |
| 折りたたみの強度 (CD) | ASTM D 790 | PSI | 15500 | N/mm2 | 107 |
| 張力強度 (MD) | ASTM D 638 | PSI | 7700 | N/mm2 | 53 |
| 張力強度 (CD) | ASTM D 3039 | PSI | 6700 | N/mm2 | 46 |
| 皮を剥がす強度 (1オンス ED) | IPC-TM-650 2 試行錯誤した4.8 | 線形インチ/lbs | 9 | N/mm | 1.61 |
| 次元安定性 (MD) | IPC-TM-650 2 試行錯誤した4.39 | 中/中 | -0だった0002 | mm/mm | -0だった0002 |
| 次元安定性 (CD) | IPC-TM-650 2 試行錯誤した4.39 | 中/中 | -0だった0003 | mm/mm | -0だった0003 |
| 密度 (特異重力) | g/cm3 | 3.05 | g/cm3 | 3.05 | |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.63 | W/m/K | 0.63 |
| CTE (x-y) | ASTM D 3386 (TMA) | ppm/°C | 13 - 15 | ppm/°C | 13 - 15 |
| CTE (z) | ASTM D 3386 (TMA) | ppm/°C | 46 | ppm/°C | 46 |
| 排出ガス (%TML) | ASTM E595 | % | 0.02 | % | 0.02 |
| 排出ガス (%CVCM) | ASTM E595 | % | 0.01 | % | 0.01 |
| 排出ガス (%WVR) | ASTM E595 | % | 0.01 | % | 0.01 |
| 炎症性評価 | UL 94 | V-0 | V-0 |
10 GHz/23°Cで10 +/- 0.05の電解常数と,10 GHz/23°Cで0.0035の消耗因子を持つCER-10 PCBは,精密で効率的な信号伝送を保証する.信号損失を最小限に抑える熱伝導性は0.63W/mKで,効率的な熱消耗を可能にし,要求の高い熱条件下でPCBが最適に動作することを可能にします.
CER-10ラミネートの主要な利点の1つは,低湿度吸水率0.02%です.これは, PCBが湿った環境でも耐久性と信頼性を保ち,恒常的な電気性能を維持しながらさらに,CER-10材料は,X軸では13ppm/°C,Y軸では15ppm/°C,Z軸では46ppm/°Cの熱膨張係数 (CTE) を示しています.優れた寸法安定性と信頼性の高い塗装透孔性能.
CER-10基板の特異性により 電子設計に様々な利点がもたらされます 優れたインターラミナー結合強さは 信頼性の高い性能と耐久性を保証します低水分吸収が潜在的ダメージから守ります拡張された寸法安定性とZ軸の拡張が低く,PCBの長期的整合性に貢献し,さまざまな用途に適しています.
安定したDK超周波数と 極端な熱環境に対応する能力により CER-10 PCBは回路の小型化の可能性を開きますデザインのスペース利用を最適化しますさらに,織物ガラス強化はPCBの折りたたみの強さを高め,機械的なストレスに耐えられる弾性と耐久性を提供します.
このPCBは,両側で35μm厚の銅層を持つ2層硬いPCBとして構築されています. CER-10基板は,厚さ25mil (0.635mm),電子装置の信頼性の高い基盤を提供すること板の寸法は95mm x 89mmで,回路設計に十分なスペースを提供します.最小の痕跡/スペースは4/6ミリ,最小の穴のサイズは0.3ミリです.効率的な部品の配置と組み立てを容易にする.
| PCB 材料: | 織物ガラス強化基の有機セラミックラミネート |
| 名称: | CER-10 |
| ダイレクトリ常数: | 10 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 25ミリ (0.635mm), 30ミリ (0.762mm), 47ミリ (1.194mm), 50ミリ (1.27mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸水銀,浸水チン,OSPなど |

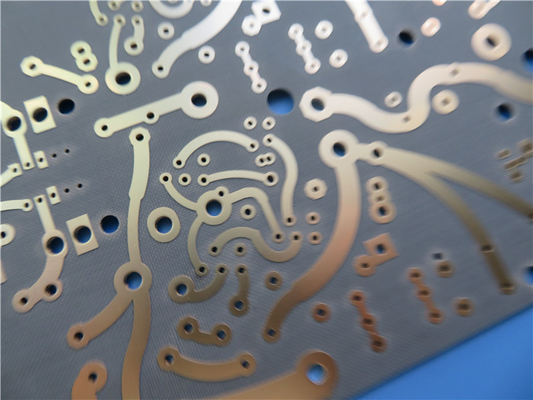

このPCBは,仕上げの観点から, 0.8mm の完成板厚さと外層の 1 oz (1.4 mils) の完成 Cu 重さを持っています.バイアスは,信頼性の高い電気接続のために20μmの塗装厚さを持っています.表面の仕上げは浸し金で,溶接性が優れ,耐腐蝕性も優れている.上部のシルクスクリーンは黒色で,部品の識別を助けます.下のシルクスクリーンは含まれていません.上下の溶接マスクも適用されず,必要に応じてカスタマイズした溶接と再加工が可能になります.
このPCBの配送されたアートワークフォーマットは Gerber RS-274-Xです.業界で広く受け入れられている標準このPCBはIPC-Class-2基準を満たし,高品質の製造の要件を満たしています.
このPCBは,世界中の顧客に利用可能になります. その卓越した性能と信頼性は,フィルターとコップラー電子プロジェクトで CER-10 PCBの力を体験してください優れた性能と信頼性によって デザインの潜在能力を発揮できます.
