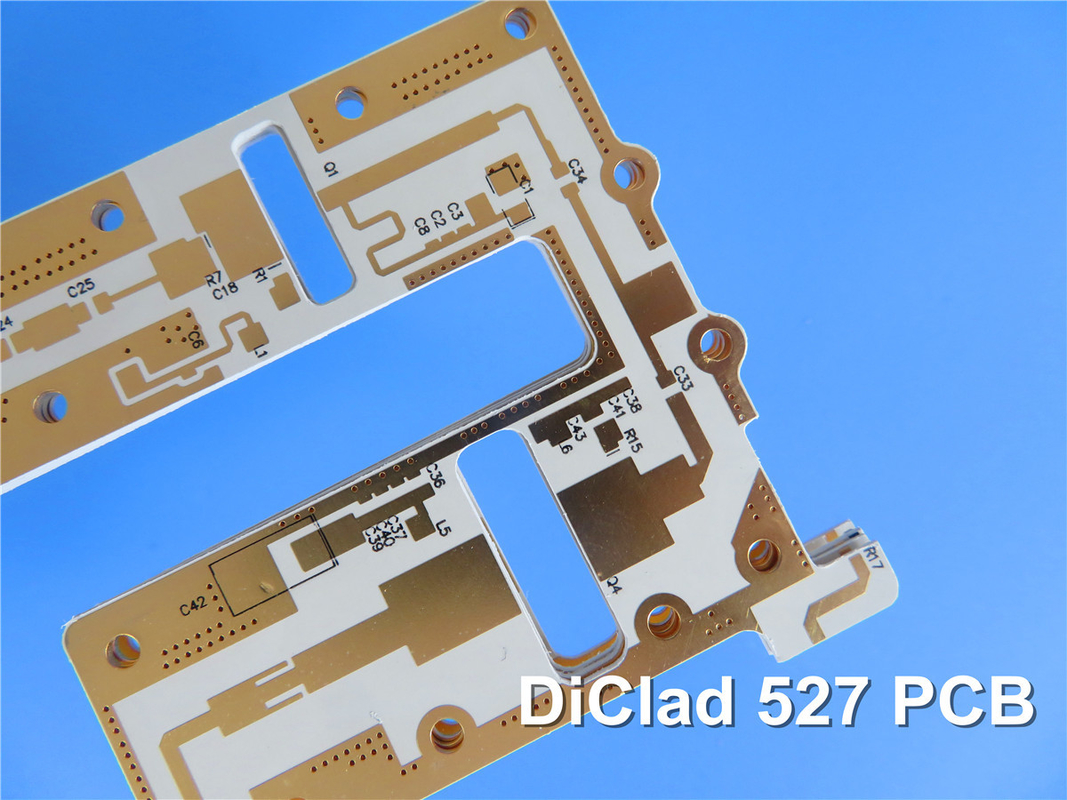

2L 20ml ディクロード527 PCBボード 緑色ソルダーマスクと白いシルクスクリーン

ロジャースが DiClad 527ラミネートで作った 新品のPCBを紹介しますPTFE ベースの複合材料は,印刷回路板基板として優れた性能を提供します繊維ガラスの強化とPTFEの比率が高く,DICLAD 527はより広い介電常数 (Dk) 範囲,より優れた次元安定性,そして正確な登録を提供します.

主要な特徴:
- 10 GHz と 1 MHz で 2.4-2.6 の DK 範囲, 50% RH で,信頼性の高い信号伝送を保証します.
- 10 GHz で 0.0017 と 1 MHz で 0.0010 の分散因数,RH 50%,信号損失を最小限に抑える.
- TcDK -153 ppm/°C 10 GHz で -10°C から 140°C までの範囲で,温度変動に対して安定性を維持する.
- 0.03% の低水分吸収,性能に対する湿度の影響を軽減する
- CTEはX軸で14ppm/°C,Y軸で21ppm/°C,Z軸で173ppm/°Cで,優れた寸法安定性を提供します.

利点:
信号の歪みを最小限に抑え 信号の整合性を最大化します
- 異なる条件下でPCBの整合性を維持する優れた寸法安定性
- 製品性能の均一化により,一貫した信頼性の高い結果が確保される.
- 周波数を超えて高度に均一な電気特性があり,一貫した性能を可能にします
- 安定した機械性能,要求の高いアプリケーションで信頼性を保証する
- 優れた化学抵抗性があり,腐食性物質から PCB を保護します
- 幅広い周波数範囲で安定したDk,様々な周波数で信号の整合性を維持する.
- 高周波では低回路損失があり,高速アプリケーションでは性能を最適化します.
- 高湿度環境による性能変動が軽視され,厳しい条件下での安定性を保証します.

このPCBは,両側で35μm厚さの銅層を持つ2層硬いボードである.DiClad 527材料のコアは0.508mm (20mil) を測る.ボードの寸法は173.78mm x 121.28mmである.あなたの回路設計のために十分なスペースを許可最小の痕跡/スペースは5/4ミリメートルで 最小の穴の大きさは0.3ミリメートルで,正確なルーティングと効率的なコンポーネント配置を達成できます.

完成板の厚さは0.6mmであり,完成銅重量は外層では1oz (1.4mls) である. 経面塗装の厚さは20μmで,信頼性の高い電気接続を保証する.表面の仕上げはENIG (無電化ニッケル浸水金), 優れた溶接性と耐腐蝕性を有する. 上部シルクスクリーンが白色で,部品の識別を容易にする. 下部シルクスクリーンが含まれていません.清潔で専門的な外観を上部の溶接マスクは緑色で,下部の溶接マスクは適用されていないため,必要に応じてカスタマイズされた溶接と再加工が可能である.

各PCBは,出荷前に100%の電気テストを受け,例外的な品質と信頼性を保証します.付属したPCBのアートワークフォーマットはGerber RS-274-Xです.広く受け入れられている業界標準このPCBは,IPC-Class-2規格に準拠し,高品質の製造要件を満たしています.

DiClad 527 PCB は,世界中の顧客にアクセシビリティを保証する,世界中で利用可能である.その例外的な性能は,レーダーフィードネットワークを含む様々なアプリケーションに適している.商用段階配列ネットワーク低負荷ベースステーションアンテナ,誘導システム,デジタルラジオアンテナ,フィルター,カップラー,LNA

電子機器のプロジェクトに 変化をもたらす影響を発見します 卓越した性能 卓越した信頼性特殊な寸法安定性.
