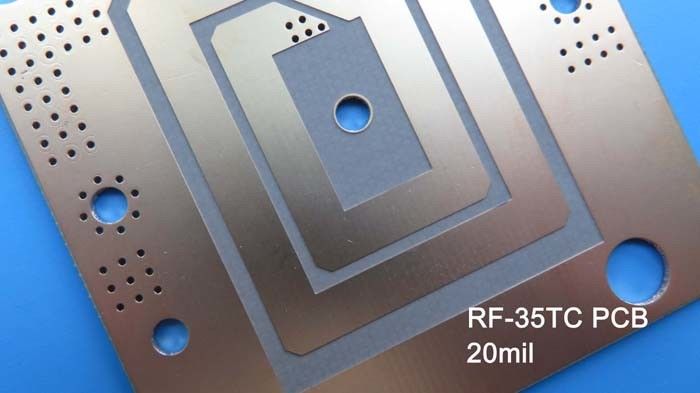

今日,私たちは, 20ml RF-35TC 高周波ラミネートに基づいた 新しく出荷された PCB をお披露目します.熱を分散し,低損失を維持する際の優れた性能このPCB基板は, 卓越した熱伝導性と最小の消耗因子により, 送電線や表面の部品から熱を伝達するために設計されています.トランジスタやコンデンサなど陶器とガラス繊維で満たされた PTFE ベースの材料から作られ,RF-35TCは,酸化,黄化,電圧不変の上昇に抵抗することで,合成ゴム同類を上回る.
主要な特徴:
- 熱伝導性のある低損失ラミネート
- 10GHz/23°Cで3.5 +/-0.05のDK
- 10 GHz/23°C で 0.002 の分散因子
- 熱伝導性は0.87W/m/K 0.5オンス銅塗装,0.92W/m/K 1オンス銅塗装
- CTE は X 軸 11 ppm/°C,Y 軸 13 ppm/°C,Z 軸 34 ppm/°C で
- Td 5% 減量 436°C
- 0.05% の低水分吸収
RF-35TC を 区別 する 利点:
1"クラスベスト"損失タンゲント: 信号損失が最小で 送受信効率が優れている
2優れた熱分散能力で高電力アプリケーションを保護します.
3Dk 幅広い温度範囲における安定性:様々な環境条件下で一貫した性能を確保する.
4アンテナの効率と効率を最大化します.
5非常低プロフィール銅に優れた粘着性: 特殊な粘着性を持つ信頼性と安全な接続を楽しむ.
完璧な構造と仕様:
この新発売のPCBは,2層の硬いスタックアップを搭載し,両側で35μmの銅層で細心の注意を払って製造されています.高品質のRF-35TCコアは0.508mm (20mls) の厚さを持っています.完成板の厚さ0.6mm,このPCBは性能と耐久性のために最適化されています.外層の銅重量は1オンス (1.4ミリ) で,堅牢な接続性を保証します.このPCBの構造は,IPC-Class-2規格に準拠しています卓越した品質を保証します
| 断裂時の長さ (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| ヤングのモジュール (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 667,000 | N/mm2 | 4,599 |
| ヤングのモジュール (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | PSI | 637,000 | N/mm2 | 4,392 |
| プイソン比 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| ポイソン比 (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 圧縮モジュール | ASTM D 695 (第23号)°C) | PSI | 560,000 | N/mm2 | 3,861 |
| 折りたたみの強さ (MD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.46×106 | N/mm2 | 10,309 |
| 折りたたみの強さ (CD) | ASTM D 790/IPC-650 2.4.4 | PSI | 1.50×106 | N/mm2 | 10,076 |
| 剥離強度 (約1⁄2オンス.CVH) | IPC-650 2 試聴する4.8 (熱力ストレス) | インチ/ポンド | 7 | g/cm3 | 1.25 |
| 熱伝導性 (無着装)125°C) | ASTM F433 (保護された熱流量) | W/mK | 0.6 | W/mK | 0.6 |
| 熱伝導性 (C1/C1)125°C) | ASTM F433 (保護された熱流量) | W/mK | 0.92 | W/mK | 0.92 |
| 熱伝導性 (CH/CH)125°C) | ASTM F433 (保護された熱流量) | W/mK | 0.87 | W/mK | 0.87 |
| 次元安定 (MD) | IPC-650-2 について4.39秒5.4 (エッチの後) | ミル/イン | 0.23 | mm/M | 0.23 |
| 次元安定 (CD) | IPC-650-2 について4.39秒5.4 (エッチの後) | ミル/イン | 0.64 | mm/M | 0.64 |
| 次元安定 (MD) | IPC-650-2 について4.39秒5.5 (熱力ストレス) | ミル/イン | -0だった04 | mm/M | -0だった04 |
| 次元安定 (CD) | IPC-650-2 について4.39秒5.5 (熱力ストレス) | ミル/イン | 0.46 | mm/M | 0.46 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モームス | 8.33×107 | モームス | 8.33×107 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モームス | 6.42×107 | モームス | 6.42×107 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モーム/cm | 5.19×108 | モーム/cm | 5.19×108 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モーム/cm | 2.91 × 108 | モーム/cm | 2.91 × 108 |
| CTE (X軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
| CTE (Y軸) (25-260)°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
| CTE (Z軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
| 密度 | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| 硬さ | ASTM D 2240 (海岸D) | 79.1 | 79.1 | ||
| 断裂時のストレイン (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| ストレイン・ア・ブレイク (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 特定熱量 | ASTM E 1269-05,E 967-08,E 968-02 | (j/(g)°C) | 0.94 | (j/(g)°C) | 0.94 |
| Td(2% 減量) | IPC-650 2 試聴する4.24.6/TGA | oF について | 788 | °C | 420 |
| Td(5% 減量) | IPC-650 2 試聴する4.24.6/TGA | oF について | 817 | °C | 436 |
次元を明らかにする
このPCBは65.25mm×83mmの大きさで,様々なシステムに効果的に統合できます.最小の痕跡/スペースは4/4ミリ,最小の穴のサイズは0.25ミリです.このPCBは,精度であなたのデザインを力づけるブラインドバイアスの欠落により製造プロセスは簡素化される.上部の溶接マスクは鮮やかな緑色で,白い上部のシルクスクリーンで補完されます.滑らかな外観のため,下部のシルクスクリーンは省略されています.経面塗装の厚さは20μmで,ボード全体に信頼性の高い接続を保証します.
厳格なテストとグローバル可用性
最適な性能を確保するために 各PCBは 発送前に100%の電気テストを受け 信頼性と機能を保証しますこの高性能PCBは,世界のどこでもあなたのプロジェクトに組み込まれる準備ができています.
無数の応用 無限の可能性
この高周波PCBは,以下のような幅広い用途で利用できます.
- フィルター,コップラー,電源: 重要な電源アプリケーションで最高レベルのパフォーマンスを体験します.
この高性能基板で 増幅器の全力を発揮してください
- アンテナ: 優れた信号伝達のためにアンテナの効率と得益を向上させる.
- 衛星:衛星システムにおけるRF-35TCの信頼性と熱管理能力への信頼性
結論として RF-35TCは 高性能PCB基板の新しい基準を設定しています 低散布因子と高熱伝導性の組み合わせ優れた安定性により エンジニアは高性能アプリケーションで 性能と効率の限界を押し広げることができますRF-35TCの革命的な能力を体験して プロジェクトを性能と信頼性の 新しい高みに持ち上げてください
