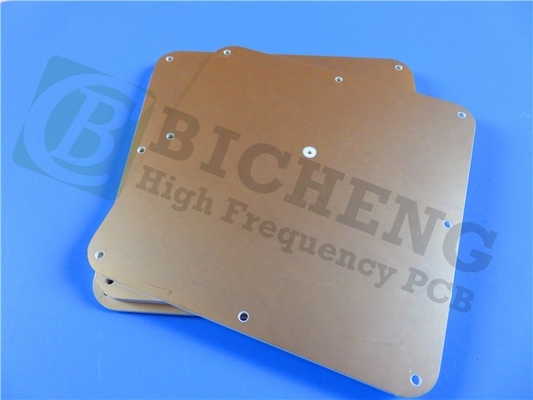

RO3010素材をベースにした PCBを販売します
1RO3010 紹介:
ロジャース RO3010ラミナットは,セラミックで満たされたPTFE複合材を使用する先進的な回路材料である.これらのラミナットは優れた安定性を持つより高い介電常数を提供します.競争力のある価格で 優れた機械的・電気的安定性で 知られています幅広い周波数での用途に適している.RO3010ラミナットは,ブロードバンド部品の設計を簡素化し,回路の小型化に特に適しています.
2特徴:
RO3010ラミナットは,陶磁で満たされたPTFE複合材料から構成される.それらは,10 GHzと23°Cで10.2 +/- 0.30の介電常数を示し,低消耗因子は0である.0022 同じ周波数と温度でX,Y,Z軸で13ppm/°Cから16ppm/°C (-55〜288°C) の低い熱膨張係数により,RO3010ラミナットは優れた寸法安定性を示しています.500°Cを超える高熱分解温度と 0 の熱伝導性RO3010ラミナットは,0.05%の低水分吸収率を有し,-40°Cから+85°Cの温度範囲で動作することができます.
| RO3010 典型的な値 | |||||
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタント,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変圧電圧定数,設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
3利点:
RO3010ラミナットの顕著な利点の1つは,拡張係数が銅と一致する寸法安定性です.この特性により,ラミネートの信頼性と性能が向上します.さらに,RO3010ラミナットは,量産プロセスによる経済的ラミナットの価格設定のおかげで,コスト効率的です.また,多層ボード設計で使用することも適しています.柔軟性のある様々な用途を可能にします.
4PCB スタックアップ:
この2層硬いPCBのスタックアップは,厚さ35μmの銅層,その後に厚さ10mil (0.254mm) のRO3010基板から成ります.厚さ35μmの銅層.
5PCB 製造 詳細:
このPCBは,単一のパーツで80.1mm x 56.74mmのボード寸法を有する.最小の痕跡/スペースは4/4ミリ,最小の穴サイズは0.3mmである.この構成には盲目バイアスがない.完成板の厚さは0です.37mm,外側の銅層は1オンス (1.4ミリ) の重さである. 経面塗装厚さは20μmである. 表面の仕上げは浸泡金で,上部のシルクスクリーンは白色である.底層にシルクスクリーンや溶接マスクが施されない間輸送前にPCBの品質を保証するために100%の電気テストが行われます.
6PCB 統計:
このPCBには24つのコンポーネントと合計71つのパッドが含まれています.これらのパッドのうち,51つは透孔パッドで,23つは上面マウント技術 (SMT) のパッドです.下部SMTパッドはありません.この設計には67の経路があり,3つの網で構成されています..
7提供された絵画の種類:ゲルバー RS-274-X
8受け入れられた標準:IPCクラス2
9入手可能時間:RO3010ラミナートは世界中で利用可能で,様々な市場へのアクセスが確保されています.
10典型的な用途:
RO3010 PCB は,幅広い産業や製品に応用されています.特に自動車レーダー,地球定位衛星アンテナ,携帯電話通信システム (電力増幅器やアンテナを含む)無線通信のためのパッチアンテナ,直接放送衛星,データリンクのためのケーブルシステム,リモートメーターリーダー,およびパワーバックプレーン.RO3010ラミナットの例外的な電気的および機械的特性により,これらのアプリケーションに信頼性と多用性があります.
