| ハイライト: | ラミネート RF PCB,双面10ml RFPCB,RF高周波PCBボード |
||
|---|---|---|---|
RO4350Bラミネートで作られた高周波PCBです ロジャース RO4350BPTFE/織物ガラスの電気性能と,エポキシ/ガラスの材料に含まれる製造の容易さを組み合わせた最先端のソリューションロジャーズ・コーポレーションが開発した RO4350Bラミナットは,低損失特性を維持しながら,介電常数 (Dk) の例外的な制御を提供します.これらの先進的な材料は,従来のマイクロ波ラミネートに費用対効果の高い代替品を提供します,通常PTFEベースの材料に関連した特別な穴の処理と取り扱いの手順の必要性をなくす.特にRO4350BラミナットはUL 94 V-0を評価しています.活性装置と高功率RF設計に適している.
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタント,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変圧電圧定数,設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
特徴:
RO4350Bラミナットは,高周波アプリケーションに理想的な選択となる優れた特徴を誇る. 10GHzで3.48 ± 0.05の介電常数 (DK) と0の散布因数を持つ.0037 同じ周波数でこのラミナットは優れた電気性能を備えている.さらに,0.69W/m/°Kの熱伝導性は効率的な熱消散を保証する.熱膨張係数 (CTE) は,X軸では10ppm/°Cです.Y軸では12ppm/°C,Z軸では32ppm/°Cで,温度変動にわたって安定性を保証する.RO4350Bラミナットは 熱耐性が高い.
利点:
RO4350Bラミナットは,市場における他の材料と区別される多くの利点があります.
1低電解耐性と低損失:これらのラミナートは優れた電気性能を提供し,より高い動作周波数を持つアプリケーションを可能にします.ブロードバンドアプリケーションに特に適しています.
2安定した電気特性と周波数:RO4350Bラミナットは制御されたインピーダンスの伝送線を保証し,フィルターの繰り返し設計を可能にし,一貫したパフォーマンスを保証します.
3低熱系数 低熱系数 低熱系数 低熱系数 低熱系数
4低Z軸拡張: RO4350Bラミナットは,非常に信頼性の高い穴を塗装して作成することを容易にする.
5低平面拡張係数:これらのラミナートは,回路処理温度の全範囲で安定し,製造中に一貫したパフォーマンスを保証します.
6量産工事:RO4350Bラミナットは標準的なガラスエポキシ工事を使用して製造され,コスト効率が高く,大量生産に容易にアクセスできます.
7CAF耐性:ラミナートは導電性アノード繊維に耐性を示し,要求の高いアプリケーションで長期的信頼性を保証します.

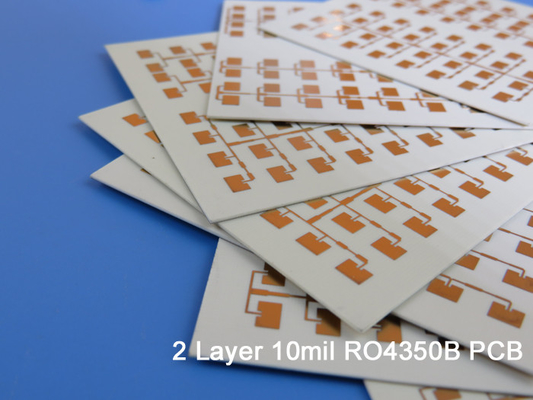

PCBの仕様:
このRFPCBは高性能ラミナットを補完する頑丈な構造を提供します.
- 2層の硬いPCBスタックアップで,上と下の両方に35μmの銅層があります.
- ロジャース 4350Bコア 0.254mm (10ミリ) の厚さ
- 板の寸法は53.18mm×56.04mmで,容積は+/-0.15mmである.
- 最小の痕跡/空間は5/5ミリ,最小の穴の大きさは0.25ミリ
- ブラインドバイアスは無い 製造が簡単だ
- コンパクトな設計のための0.32mmの完成板厚さ
- 1オンス (1,4ミリ) の重さの銅の外層
- 信頼性の高い接続のために 20 μm のプレート厚さで
- 浸透銀の表面仕上げ 優れた信号の整合性を保証します
- 上も下もシルクスクリーンや 溶接マスクなし 清潔でミニマリストな外観を
- 送料前に100%の電気テストが行われ,品質保証が保証されます.
PCB統計:
このPCBには11つのコンポーネントが組み込まれ,27の透孔パッドと23の上面マウント技術 (SMT) のパッドを含む合計70のパッドがあります.79のバイアスと3つのネットで,このPCBは,様々な回路設計に多用性があります.
美術品と品質基準
このPCBの設計図は Gerber RS-274-X 形式で,一般的な設計ソフトウェアとの互換性を保証します. 品質基準はIPC-Class-2です.信頼性の高い性能を保証し,業界基準を満たす.
入手可能性と典型的な用途:
このPCBは,世界中に利用可能で,多様な市場のニーズに対応しています.これらの高性能材料は,以下の分野で応用されています.
- 携帯電話基地局アンテナと電源増幅器: RO4350B PCBは,無線通信システムにおける効率的な信号伝達と増幅を可能にします.
- RF識別タグ:これらのラミナットは,識別および追跡アプリケーションのために安定して正確なRFパフォーマンスを提供します.
- 自動車用レーダーとセンサー:優れた電気特性と熱安定性により,RO4350B PCBは,車両内の信頼性の高いレーダーとセンサーシステムをサポートします.
- 直接放送衛星のためのLNB:RO4350Bラミナットは,直接放送衛星のための低ノイズブロック (LNB) で使用するのに適しており,優れた信号受信と送信を保証します.
結論として RO4350B PCBは 優れた電気性能,安定性,コスト効率を備えて 先進的な応用の可能性を広げています低電解容量で低損失と安定した電気特性により,高周波操作,制御されたインピーダンスの伝送線,繰り返し可能なフィルター設計が可能です.RO4350Bラミネートの低熱系数低Z軸膨張,低平面膨張係数は,温度変動に際して次元安定性と信頼性の高いパフォーマンスを保証します.量産プロセスと競争力のある価格により,大量生産に適した選択肢となっていますグローバルで利用可能で,幅広いアプリケーションで,RO4350B PCBは,今日の要求の高い電子プロジェクトのための信頼性と高性能なソリューションです.
