| ハイライト: | 2層浸透金PCB,20ml RO3003 浸水金PCB,RO3003 ラミネートPCB回路板 |
||
|---|---|---|---|

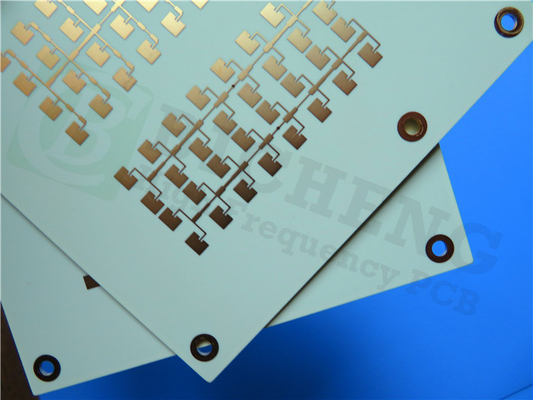

20ml RO3003素材をベースに 新たに発売されたPCBを紹介します 高品質のソリューションで 商業用マイクロ波と RFアプリケーション用に 特別に設計されていますこの先進的なPCBは,温度と周波数の幅広い範囲で,電解常数 (Dk) の例外的な安定性を提供します.自動車レーダー,先進運転支援システム (ADAS),および5G無線インフラなど,さまざまな最先端技術に最適です.
主要な特徴:
1. ロジャース RO3003 セラミックで満たされたPTFE複合材料:このPCBは,優れた安定性と低電解損失で知られる高品質のRO3003ラミナットを利用しています.これらのセラミックで満たされたPTFE複合材は,最大77GHzの信頼性のある性能を提供します.高周波アプリケーションに適している.
2. 印象的な電気特性: RO3003 材料は,信頼性の高い信号伝送を保証する10 GHz/23°Cで3+/- 0.04 の介電常数を有します. また,0 の低散布因子も示しています..001 10 GHz/23°Cで信号損失を最小限に抑える.これらの特性により,正確な信号完整性を必要とするアプリケーションに適しています.
3熱安定性と機械的信頼性: 熱分解温度 (Td) が500°Cを超えると,基板は高温環境に耐える.低熱膨張係数 (CTE) -55°Cから288°C (X軸): 17 ppm/°C,Y軸: 16 ppm/°C,Z軸: 25 ppm/°C) は,優れた寸法安定性と信頼性を保証します.また,電解常数範囲にわたって均一な機械性能を提供します.異なる要件を持つ多層ボード設計に最適.
| 資産 | RO3003 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.0±004 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -3 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.06 0.07 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 107 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 107 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 930 823 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.04 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.9 | j/g/k | 計算した | ||
| 熱伝導性 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
17 16 25 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 12.7 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
4. PCBの構成詳細:この2層の硬いPCBには,それぞれ35μm厚の銅層が2つ積み重なっています. RO3003基板は厚さ20mil (0.508mm),円盤の堅牢な基盤を提供する完成板の厚さは0.6mmで,外層は1オンス (1.4ミリ) の完成銅重量. 経面塗装の厚さは20μmで,堅牢な電気接続を保証する.表面の仕上げはインベージョンゴールド溶接しやすさと耐腐蝕性が優れている.
5.PCB統計:このPCBには27つのコンポーネントと合計61つのパッドが含まれ,40個のスルーホールパッドと21つのトップ・サーフェス・マウント技術 (SMT) のパッドがあります.42つのバイアスと4つのネットがあります.効率的な電気接続を可能にする板の寸法は 85.7mm x 73.2mm で,コンパクトで効率的な形状を提供します.
6製造基準と可用性:PCBは,高品質の製造と信頼性を保証するIPC-Class-2品質基準に準拠しています.この先進的な製品にアクセスできるようにしました.
7典型的な用途: RO3003 材料に基づくこのPCBは,高周波性能,熱安定性,機械的信頼性を必要とするさまざまなアプリケーションに適しています.自動車用レーダーシステムなどグローバルポジショニング衛星アンテナ,セルラー通信システム (パワーアンプとアンテナ),無線通信パッチアンテナ,直接放送衛星,ケーブルシステムのデータリンク電源のバックプレーンです
20ml RO3003材料をベースにした PCBは 商業用マイクロ波およびRFアプリケーションで 卓越した性能,安定性,信頼性を 提供しています,このPCBは 自動車レーダーや 衛星通信など 高い要求の電子システムに最適ですワイヤレス技術このPCBは,あなたが必要とする高性能機能を提供します.
