| ハイライト: | 1OZ 側 RF PCB,浸透型チンサイドRFPCB,RO3210 双面RFPCB |
||
|---|---|---|---|
紹介:

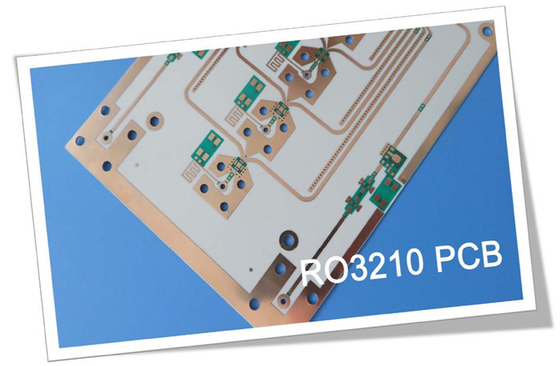

RO3210 25ミリラミネートで作られた新しいRF PCBを公開します RO3210 高周波回路材料はPCBの世界でゲームチェンジャーです繊維ガラスで強化された優れた電気性能と機械的安定性があります 機械的安定性を向上させる目的で設計されていますRO3210ラミナットは,非織物PTFEラミナットの表面の滑らかさと,織物ガラスPTFEラミナットの硬さを組み合わせていますこの記事では,新しく出荷されたRO3210ベースのPCBの特徴,利点,構造詳細,およびアプリケーションを深く探ります.
特徴:
RO3210 材料 は,従来の回路 材料 と 違い を 示す 印象 的 な 特徴 を 備えています.その 中 に は 次 の よう です.
1ダイレクトリック常数 (Dk) 10.2 +/- 0.5信号の正確な送信を保証します
210GHzで消耗因子 0.0027 信号損失を最小化する
3熱膨張係数は銅に匹敵し,熱安定性が優れている.
4分解温度 (Td) 500°C TGA,高温耐性を保証する.
5熱膨張係数 (CTE) 13ppm/°C (x軸とy軸) と34ppm/°C (z軸) で,次元安定性を確保する.
6熱伝導性は0.81W/mKで,効率的な散熱を可能にします.
7燃焼性の評価 V0 UL 94 標準,安全性と適合を保証する.
| 資産 | 典型的な値 RO3210 | 方向性 | ユニット | 条件 | 試験方法 |
| 介電常数,r プロセス | 10.2±050 | Z | - | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリライン |
| 介電常数,r 設計 | 10.8 | Z | - | 8 GHzから40 GHz | 分相長法 |
| 消散因子,タウン | 0.0027 | Z | - | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 熱係数 〜r | -459 について | Z | ppm/°C | 10 GHz 0〜100°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.8 | X,Y | mm/m | コンド A | ASTM D257 |
| 容積抵抗性 | 103 | M•cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 103 | M・ | コンド A | IPC25.17.1 | |
| 張力モジュール | 579 517 |
MD CMD | kpsi | 23°C | ASTM D638 |
| 水吸収 | <0.1 | - | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 |
| 特定熱量 | 0.79 | J/g/K | 計算した | ||
| 熱伝導性 | 0.81 | - | W/m/K | 80°C | ASTM C518 |
| 熱膨張係数 (−55〜288°C) | 13 34 |
X,Y,Z | ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 色 | 白色から | ||||
| 密度 | 3.0 | gm/cm3 | |||
| 銅皮の強度 | 11.0 | プリー | 1オンス EDC 溶接器の浮き後 |
IPC-TM-24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス対応 | はい |
利点:
RO3210基板は性能と使いやすさを向上させる様々な利点があります.
1繊維製のガラスの強化は硬さを向上させ,製造中に操作を容易にする.
2単一的な電気的および機械的性能により,複雑な多層高周波構造に理想的です.
3銅に匹敵する低平面膨張係数は,エポキシ多層板ハイブリッド設計と信頼性の高い表面に搭載された組成物と使用できます.
4優れた寸法安定性により高生産率を保証します
5表面の平らさは,より細い線切断の許容性を許し,設計の可能性を拡大します.
PCB スタックアップと製造の詳細:
このPCBの構成詳細には,最適な性能と高品質基準の遵守を保証するための様々な仕様が含まれています.これは, +/- 0 の許容度で20mm × 20mm のボードの寸法を含む.15mm,最小痕跡/スペース要求は6/6ミリ,最小穴サイズは0.25ミリ.PCBには盲目バイアスが含まれず,完成板厚さは0.8ミリです.1オンス (1oz) の完成銅の重さ表面の仕上げは浸泡スチールで達成され,上下はシルクスクリーンや溶接マスクがない.さらに,輸送前に100%の電気試験が行われますPCBの信頼性と機能性を保証する.
PCB統計:
このPCBには,3つのコンポーネントと合計6つのパッドが組み込まれています.その中には4つのスルーホールパッドと2つのトップ・サーフェス・マウント技術 (SMT) のパッドが含まれています.さらに,6つのバイアスと2つのネットがあります.効率的な電気接続を可能にする.
品質基準と可用性
このPCBは,IPC2級品質基準に準拠しており,優れた製造品質と信頼性を保証しています.この最先端技術にアクセスできるようにする.
典型的な用途:
RO3210 PCBの汎用性により,以下を含む幅広い用途に適しています.
- 自動車の衝突防止システム
- 自動車用地球定位衛星アンテナ
- ワイヤレス通信システム
- ワイヤレス通信用マイクロストライプパッチアンテナ
- 直接放送衛星
- ケーブルシステムでのデータリンク
- リモートメーターリーダー
- パワーのバックプレーン
- LMDSと無線ブロードバンド
- 基地局インフラ
結論は
RO3210高周波PCBの導入は 業界における重要なマイルストーンですこのPCBは,比類のない性能と信頼性を提供します.自動車,無線通信,または衛星システムでは, RO3210 PCB は優れた信号の完整性,熱安定性,次元精度を保証します.世界中のエンジニアやデザイナーが利用できるようになります次のプロジェクトに RO3210 PCB を組み込むことで PCB テクノロジーの未来を受け入れましょう
