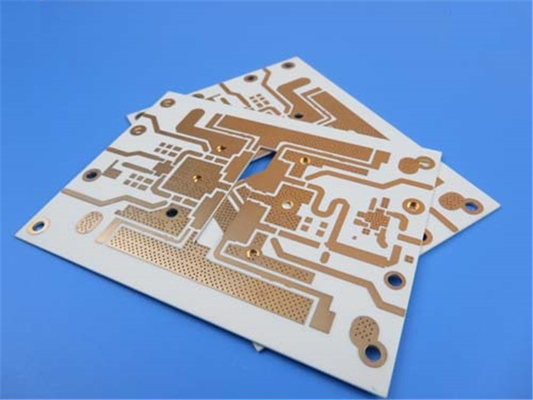

RO4003C 32ミリラミネートUL94標準上の二層浸水金PCB

RO4003C Dual Layer Immersion Gold PCB On 32mil Laminates UL 94 Standard
RO4003C Dual Layer Immersion Gold PCB On 32mil Laminates UL 94 Standard RO4003C Dual Layer Immersion Gold PCB On 32mil Laminates UL 94 Standard

大画像 :  RO4003C 32ミリラミネートUL94標準上の二層浸水金PCB

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
お支払配送条件:
最小注文数量: 1PCS
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 月に5000個
詳細製品概要
ハイライト:

32ml 浸水金PCB

,

UL 94 標準 浸水金PCB

,

RO4003C 二重層浸透金PCB

紹介:
電子機器の急速な世界では,高性能印刷回路板 (PCB) の需要が増加し続けています.最近出荷されたRO4003C PCBは,高い動作周波数を要求する最先端アプリケーションの実現を可能にする画期的なソリューションですこの記事では,RO4003C PCB の特徴,利点,構造詳細,統計,典型的用途について詳しく説明します.電子機器産業にとって重要な利点を示している.



1特徴:
RO4003C基板は,高周波アプリケーションの優れた選択となる一連の機能を有しています:



(a) ロジャーズ RO4003C 強化ガラス織物炭水化物/陶器:
RO4003CPCBは ロジャースの先進的な RO4003C材料, 織りガラス強化炭化水素/セラミック基板を使用して構築されています. このユニークな組成は,例外的な電気性能を提供します.安定性サイズも正確です



(b) 10GHzで3.38 +/-0.05の電解常数 (DK):
低電圧定数と強い耐久性により,RO4003C PCBは正確な信号伝播を保証し,損失を最小限に抑え,信号の整合性を最大化します.



c) 10GHz で 0.0027 の分散因数:
RO4003C PCBの低散逸因子は効率的なエネルギー転送を可能にし,信号衰弱を軽減し,高周波アプリケーションをサポートします.



d) 熱伝導性0.71W/m/°K
PCB の高熱伝導性は,効率的な熱消耗を促進し,厳しい条件でも最適な性能と信頼性を保証します.



(e) 熱膨張係数 (CTE):
RO4003C PCBは,X,Y,Z軸で低Z軸膨張と制御された膨張係数を示し,幅広い温度範囲で非常に安定しています.



f) Tg > 280 °C:
高温のガラスの移行温度 (Tg) で,RO4003C PCBは高温に耐えるため,厳しい作業条件を含むアプリケーションに適しています.



g) -40°Cから+85°C 動作:
PCBは -40°Cから +85°Cの温度範囲で信頼性のある動作のために設計されており,様々な環境に適しています.



RO4003C 典型的な値
資産 RO4003C 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.38±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3.55 Z   8〜40 GHz 分相長法
消耗因子 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε +40 Z ppm/°C -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 1.7 × 1010   MΩ.cm コンド A IPC-TM-650 2 試行錯誤した5.17.1
表面抵抗性 4.2 × 109   コンド A IPC-TM-650 2 試行錯誤した5.17.1
電力の強さ 31.2 ((780) Z Kv/mm ((v/ml) 0.51mm ((0.020") IPC-TM-650 2 試行錯誤した5.6.2
張力モジュール 19650 2 850
19450 (2,821)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
張力強度 139 (※20.2)
100 (※14.5)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
折りたたみ力 276
(40)
  MPa
(KPSI)
  IPC-TM-650 2 試行錯誤した4.4
次元安定性 <0.3 X,Y mm/m
(ミリ/インチ)
エッチ+E2/150°C後 IPC-TM-650 2 試行錯誤した4.39A
熱膨張係数 11
14
46
X について
Y
Z
ppm/°C -55°Cから288°C IPC-TM-650 2 試行錯誤した4.41
Tg >280   °C TMA A について IPC-TM-650 2 試行錯誤した4.24.3
Td 425   °C TGA   ASTM D 3850
熱伝導性 0.71   W/M/oK 80°C ASTM C518
水分吸収 0.06   % 48時間潜水 0.060"
サンプル温度 50°C
ASTM D 570
密度 1.79   gm/cm3 23°C ASTM D 792
銅皮の強度 1.05
(6.0)
  N/mm
(PLI)
溶接後 フロー 1オンス
EDC フィルム
IPC-TM-650 2 試行錯誤した4.8
炎症性 N/A       UL 94
鉛のないプロセス 互換性 そうだ



2利点:
RO4003C PCBは,高周波およびブロードバンドアプリケーションに理想的な選択となるいくつかの利点を提供しています.



a) 低電解耐性と低損失:
PCBの低電解耐性と低損失特性により,効率的な信号伝達が可能になり,信号劣化を最小限に抑え,システムのパフォーマンスを最大化します.



(b) 優れた電気性能:
RO4003C PCBは,幅広い周波数範囲で安定した電気特性を持つため,一貫した信号の整合性を確保し,高性能フィルターと伝送ラインの設計を可能にします.



(c) 制御阻力伝達線:
PCBの特性により,制御されたインピーダンスの伝送線が作られ,正確な信号マッチングを保証し,反射を最小限に抑え,信号品質を向上させることができます.



d) 優れた次元安定性
RO4003C PCBは優れた寸法安定性を示し,一貫した性能を保証し,正確な製造および組立プロセスを可能にします.



e) 信頼性の高い 穴を貫通した塗装:
RO4003C PCBの低Z軸膨張とCAF耐性は,穴を塗ったPCBの信頼性と長寿に貢献し,全体的なPCB耐久性を高めます.



f) 幅広い温度範囲で安定性:
PCBの低平面膨張係数は,回路処理温度範囲全体で安定性を確保し,製造および運用中に一貫したパフォーマンスを可能にします.



(g) 量産生産プロセスと競争力のある価格:
RO4003Cラミナットは標準的なガラスエポキシプロセスを使用して製造され,大量生産に適合します.PCBの競争力のある価格設定により,様々な用途に費用対効果の高いソリューションが提供されています.



RO4003C 32ミリラミネートUL94標準上の二層浸水金PCB 0



3PCB スタックアップと建設の詳細:
このPCBは,RO4003Cコアの両側に銅層が付いている2層の硬いPCBスタックアップに従います.施工詳細は以下のとおりです.

- 銅層 1: 35 μm
- ロジャーズ 4003C コア: 0.813mm (32ml)
- 銅層 2: 35 μm



板の寸法は1200mm x 300mmで,容積は+/- 0.15mm.このPCBは,最小6/6ミリ間の痕跡/スペースと最小0.5mmの穴サイズをサポートする.盲目バイアスを組み込まない.完成板の厚さは0です.9mm,完成した外層銅重さ1oz (1.4ミリ). 塗装厚さは20μmで,表面は浸水金.上部シークリーンが黒い.底にはシルクスクリーンや溶接マスクがない.



すべてのPCBは出荷前に 100%の電気テストを受けます 最高品質の基準を保証します



4PCB 統計:
このPCBは,複雑な電子設計を処理するために装備されており,以下の統計値があります.

- 構成要素: 51
- パッド総数: 232
- トルーホール・パッド 171
- トップSMTパッド: 61
- 下のSMTパッド: 0
- バイアス:120
- ネットワーク: 4



RO4003C 32ミリラミネートUL94標準上の二層浸水金PCB 1



5提供された美術品の種類:ゲルバー RS-274-X
この RO4003C PCB は Gerber RS-274-X アートワークを受け入れ,業界標準の設計ツールとの互換性を確保し,既存の製造プロセスへのシームレスな統合を容易にする.



6品質基準:IPCクラス2
RO4003C PCBは,IPC-Class-2品質基準に準拠し,信頼性の高いパフォーマンスと一貫した製造品質を保証します.



7入手可能: 世界中
RO4003C PCBは,世界中のデザイナーとメーカーに利用可能になり,世界中で購入および出荷することができます.



8典型的な応用例:
RO4003C PCBの汎用性と性能特性により,以下を含む幅広い用途に適しています.



- セルラーベースステーションアンテナとパワーアンプ: 高周波能力と安定性 RO4003C PCBは,セルラーベースステーションアンテナとパワーアンプのための理想的な選択です,信頼性の高い信号伝送と効率的なエネルギー転送が不可欠な場合



- RF識別タグ:低ダイエレクトリック容量と制御インピーダンスの電波伝送線は,非常に正確で信頼性の高いRF識別タグシステムを可能にします.



- 自動車用レーダーとセンサー: RO4003C PCB の安定した電気特性と低損失特性により,自動車用レーダーとセンサーシステムに優れた選択になります.信号の正確な送信と検出が不可欠である場合.



直接放送衛星のLNB: PCBの低電解耐性,低損失,制御されたインペデンス通信線は,直接放送衛星のLNB (Low Noise Block) アプリケーションに有利です.高品質の信号受信と処理を可能にします.



結論は
RO4003CPCBは高周波PCB技術における 重要な進歩であり 優れた電気性能,安定性,信頼性を 提供しています制御されたインパデンス伝送線RO4003C PCBは,高い動作周波数と厳格な性能基準を必要とするアプリケーションに新しい可能性を開きます.RF識別自動車レーダーや衛星システム,
O4003C PCBは優れた性能の基盤となり エンジニアやデザイナーが技術の限界を押し広げることができます
