| MOQ: | 1PCS |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 月に5000個 |

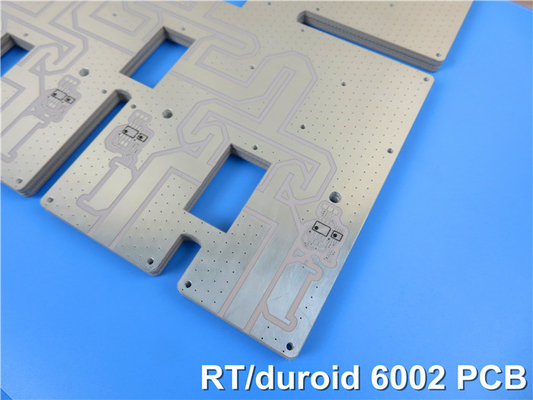

ロジャース RT/ドロイド 6002 材料に構築された RF PCB を紹介します. RTドロイド 6002 は複雑なマイクロ波構造のために設計された高性能マイクロ波材料です.低ダイレクトリ常数 (Dk) と優れた機械的および電気的特性このPCBは多層ボード構造で 信頼性の高いパフォーマンスを 提供するように設計されています線形ネットワーク高周波アプリケーションに最適です. 電気回路は,
RT/duroid 6002 PCBの主要特徴:
1優れた高周波性能
- 低変電常数 (Dk):Dkが2.94+/-である.04RT/duroid 6002 PCBは,正確な信号の整合性と信頼性の高い高周波性能を保証します.
- 低分散因子: 10GHz で 0.0012 の分散因子 を誇る この PCB は,信号損失を最小限に抑え,効率的で高速なデータ送信を可能にします.
- 優れた熱安定性: 12ppm/°Cの低熱系数Dkにより,RT/デュロイド6002 PCBは,異なる温度条件でも安定した性能を維持します.
- 高熱伝導性:PCBの熱伝導性は0.6W/m/kで,熱を効果的に散布し,要求の高いアプリケーションで最適な性能を保証します.
- 湿度吸収が最小:湿度吸収率は0.02%のみで,このPCBは高湿度環境に適しており,長期的に信頼性があります.
| NT2 標準値 | |||||
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 2.94±004 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| ダイレクトレクトル常数,ε設計 | 2.94 | 8GHzから40GHz | 分相長法 | ||
| 消耗因子,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +12 | Z | ppm/°C | 10 GHz 0°Cから100°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 106 | Z | モーム.cm | A について | ASTM D 257 |
| 表面抵抗性 | 107 | Z | ほら | A について | ASTM D 257 |
| 張力モジュール | 828 (((120) | X,Y | MPa (kpsi) | 23°C | ASTM D 638 |
| 極限 の ストレス | 6.9(1.0) | X,Y | MPa (kpsi) | ||
| 究極 の ストレス | 7.3 | X,Y | % | ||
| 圧縮モジュール | 2482 (((360) | Z | MPa (kpsi) | ASTM D 638 | |
| 水分吸収 | 0.02 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D 570 |
|
| 熱伝導性 | 0.6 | W/m/k | 80°C | ASTM C518 | |
| 熱膨張係数 (−55〜288°C) |
16 16 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | ASTM D 792 | ||
| 特定熱量 | 0.93 ((0.22) | j/g/k (BTU/ib/OF) |
計算した | ||
| 銅皮 | 8.9(1.6) | イブス/イン (N/mm) | IPC-TM-650 2 試行錯誤した4.8 | ||
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
2信頼性の高い構造と次元安定性
- 多層板構造: RT/duroid 6002 PCB は多層板構造のために設計されており,信頼性の高い性能のために優れた機械的および電気的特性を提供します.
- 厚さ制御:PCBスタックアップは 40ml (1,016mm) の正確な厚さで,一貫したパフォーマンスと設計要件との互換性を保証します.
- 寸法安定性: 優れた寸法安定性を享受し,部品を正確に統合し,時間とともに信頼性の高い動作を可能にします.
- 浸透金表面塗装:PCB表面は浸透金で塗装されており,優れた導電性を提供し,酸化から保護し,長期的な信頼性を保証します.
3厳格な品質保証
- IPC2級標準:このPCBは,IPC2級標準に準拠し,厳格な品質要件を遵守することを保証します.
-100%電気テスト:各PCBは,出荷前に徹底的な100%電気テストを受け,最高品質の製品だけがあなたの手に届くことを保証します
- Gerber RS-274-X アートワーク: PCB アートワークは Gerber RS-274-X フォーマットで提供され,製造プロセスにシームレスな統合を容易にする.
- 世界規模での利用可能性:このPCBは世界中に簡単に利用可能で,PCBエンジニアと設計者にとって同様に利用可能性を確保します.
4PCB 統計:
- コンポーネント:このPCBは最大25のコンポーネントをサポートし,設計要件に柔軟性を提供します.
- パッド総数:PCBには 64 つのパッドがあり,効率的な接続と部品の統合を可能にします.
- トルーホールとSMTパッド: 41個のスルーホールパッドと23個のトップSMTパッドで,このPCBは様々なコンポーネントタイプと組立方法に対応します.
- 経路:このPCBには42の経路があり,効率的な信号ルーティングと接続が可能になります.
- ネットワーク:このPCBは2つのネットワークをサポートし,組織的で最適化された信号流を可能にします.
| PCB 材料: | セラミックで満たされたPTFE複合材料 |
| 名称: | NT1 電気自動車 |
| ダイレクトリ常数: | 2.94 ±0.04 (プロセス) |
| 2.94 (デザイン) | |
| 層数: | 2 層,多層 |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm),20ミリ (0.508mm) |
| 30ミリ (0.762mm),60ミリ (1.524mm),120ミリ (3.048mm) | |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,インメッセリオンシルバー,OSPなど |
5幅広い用途:
RT/duroid 6002 PCBは,以下を含む様々な高周波アプリケーションに適しています.
- 段階配列アンテナ: 段階配列アンテナシステムで正確なビームステアリングと高速データ送信を達成します.
- レーダーシステム: 地上および空中レーダーシステムにおける例外的な信号完整性および信頼性の高い性能から利益を得る.
- GPS アンテナ: RT/デュロイド6002 PCBで正確な位置付けと信頼性の高いGPS信号受信を保証します.
- パワーバックプレーン: パワーバックプレーンのアプリケーションで効率的な電力配送と低損失性能を体験します.
- 商用航空における衝突回避: 商用航空における衝突回避システムにおける安全性と通信を強化する.
- ビーム形成ネットワーク: RT/デュロイド6002 PCBで最適な信号処理とビーム形成能力を達成する.
要約すると,ロジャース RT/デュロイド 6002 PCB は,例外的な性能,低電圧定数,そして印象的な機械特性により,高周波アプリケーションに優れた選択です.その 信頼 できる 構造多層ボードの構成と互換性により,さまざまな産業における要求の高いアプリケーションに適しています.高周波設計の潜在能力を完全に解放するために必要なパフォーマンスを提供します..
|
|
