50ml RT duroid 6006 高周波PCB ブラックシルクスクリーンと浸透金

50ml RT duroid 6006 高周波PCB ブラックシルクスクリーンと浸透金

MOQ: 1PCS
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 月に5000個
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

液浸の金高周波PCB

,

黒いシルクスクリーン高周波PCB

,

RT Duroid 6006高周波PCB

製品説明

高周波PCBを紹介します これはRogers RT/duroid 6006PCBで出来ています電子回路やマイクロ波回路のアプリケーションのための最先端のソリューションで,高い電圧不変性能を要求するこのPCBはセラミック-PTFE複合材料で設計され 卓越した機能と信頼性を有し 回路のサイズを小さくし 繰り返す性能を 提供します



ロジャース RT/ダロイド 6006ラミナットは,高い介電常位を必要とする電子回路およびマイクロ波回路アプリケーションのために設計されたセラミック-PTFE複合材料です.電気回路のサイズ削減を可能にするため,高い介電常数 (Dk) を提供します.これらの材料は低損失で,X帯またはそれ以下で動作するのに理想的です.さらに,厳格なDkと厚さ制御は繰り返しの回路性能を提供します.



主要な特徴:
- ロジャース RT/デュロイド 6006 セラミック・PTFE複合材料
- 10 GHz/23°Cで6.15 +/- 0.15のダイレクトリ常数 (Dk)
- 10 GHz/23°C で 0.0027 の低散乱因子
- 高熱安定性 Td > 500 °C TGA
- 0.05% の低水分吸収率
- 恒常熱膨張係数 (CTE): X軸 - 47ppm/°C,Y軸 - 34ppm/°C,Z軸 - 117ppm/°C
- 標準型および逆処理された電極化銅ホイルで覆い



PCBスタックアップは,両側に銅層が付いている2層硬いPCB構成で構成される.銅層厚さは35μmで,優れた伝導性を提供する.RT/デュロイド6006基質は1.27mm (50mil) の厚さで,優れた介電性能を提供します.この構造は信頼性と効率的な回路操作を保証します.



NT1 標準値
資産 NT1 電気自動車 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 6.15±015 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 固定したストライライン
ダイレクトレクトル常数,ε設計 6.45 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0027 Z   10 GHz/A IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -410 Z ppm/°C -50°Cから170°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 7 × 107   モーム.cm A について IPC25.17.1
表面抵抗性 2 × 107   ほら A について IPC25.17.1
張力特性 ASTM D638 (0.1/min. ストレンドレート)
ヤングのモジュール 627 ((91) 517 ((75) X Y MPa (kpsi) A について
極限 の ストレス 20(2.8) 17(2.5) X Y MPa (kpsi) A について
究極 の ストレス 12 から 13 4 から 6 X Y % A について
圧縮特性   ASTM D695 (0.05/分ストレッチ率)
ヤングのモジュール 1069 (115) について Z MPa (kpsi) A について
極限 の ストレス 54 (7.9) Z MPa (kpsi) A について
究極 の ストレス 33 Z %
折りたたみのモジュール 2634 (382) 1951 (283) X について MPa (kpsi) A について ASTM D790
極限 の ストレス 38 (5.5) X Y MPa (kpsi) A について
負荷下での変形 0.33 21 Z Z % 24時間/50°C/7MPa 24時間/150°C/7MPa ASTM D261
水分吸収 0.05   % D48/50°C 0.050" (1.27mm) 厚さ IPC-TM-650 2 試行錯誤した6.2.1
熱伝導性 0.49   W/m/k 80°C ASTM C518
熱膨張係数 47
34
117
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.41
Td 500   °C TGA   ASTM D3850
密度 2.7   g/cm3   ASTM D792
特定熱量 0.97 ((0.231)   j/g/k
(BTU/ib/OF)
  計算した
銅皮 14.3 (2.5)   pli (N/mm) 溶接水面の後 IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



PCBの構成細部には,板の寸法が 197mm x 154mm であり,2種類のタイプで,容積は +/- 0.15mm です.最小の痕跡/スペースは,最小6/5ミリで正確な設計を可能にします. PCBは,最小穴の大きさは0.3mmの部品を収容することができます. 盲目バイアスを利用せず,製造プロセスを簡素化します. 完成板の厚さは1.4mmです.耐久性を確保する外層は,最適な伝導性のために1オンス (1.4ミリ) の銅重さを有する. 経面塗装の厚さは20μmで,堅牢な接続を保証する.表面の仕上げは,優れた伝導性と保護のために浸水金で覆われています上部シルクスクリーンには,明確な部品識別のために黒いインクでラベルが付けられており,下部にはシルクスクリーンがない.上部と下部の溶接マスクは緑色です.溶接とプロの強化各PCBは,質の確保のため,出荷前に100%の電気テストを受けます.

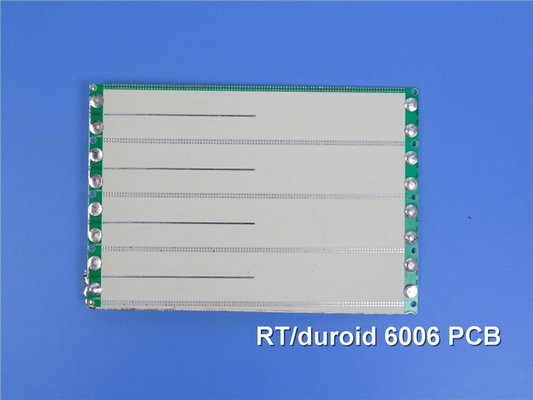

50ml RT duroid 6006 高周波PCB ブラックシルクスクリーンと浸透金 0



PCBの統計は,効率的な接続と統合を可能にする 19 つのコンポーネントと合計 72 つのパッドを収容する能力を示しています.37は透孔部品専用, 安全な接続を保証する. 上側には効率的な組み立てのために35の表面マウント技術 (SMT) のパッドがあり,下側にはSMTパッドがありません. PCBには38のバイアス,層間の効率的な信号ルーティングと相互接続を容易にする5つのネットワークをサポートし,回路内の信号の流れを整理し,最適化します.



ロジャース RT/デュロイド 6006 PCB は,世界中に利用可能で,IPC-Class-2 の標準に準拠しており,パッチアンテナ,衛星通信システム,電力増幅器航空機の衝突回避システムと地上レーダー警告システム

ロジャース RT/デュロイド6006 PCBの 卓越した性能と信頼性を体験してください 高周波設計の 完全な可能性を解放するために設計されています

製品
商品の詳細
50ml RT duroid 6006 高周波PCB ブラックシルクスクリーンと浸透金
MOQ: 1PCS
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 月に5000個
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
最小注文数量:
1PCS
価格:
USD9.99-99.99
パッケージの詳細:
真空bags+Cartons
受渡し時間:
8-9仕事日
支払条件:
T/T
供給の能力:
月に5000個
ハイライト

液浸の金高周波PCB

,

黒いシルクスクリーン高周波PCB

,

RT Duroid 6006高周波PCB

製品説明

高周波PCBを紹介します これはRogers RT/duroid 6006PCBで出来ています電子回路やマイクロ波回路のアプリケーションのための最先端のソリューションで,高い電圧不変性能を要求するこのPCBはセラミック-PTFE複合材料で設計され 卓越した機能と信頼性を有し 回路のサイズを小さくし 繰り返す性能を 提供します



ロジャース RT/ダロイド 6006ラミナットは,高い介電常位を必要とする電子回路およびマイクロ波回路アプリケーションのために設計されたセラミック-PTFE複合材料です.電気回路のサイズ削減を可能にするため,高い介電常数 (Dk) を提供します.これらの材料は低損失で,X帯またはそれ以下で動作するのに理想的です.さらに,厳格なDkと厚さ制御は繰り返しの回路性能を提供します.



主要な特徴:
- ロジャース RT/デュロイド 6006 セラミック・PTFE複合材料
- 10 GHz/23°Cで6.15 +/- 0.15のダイレクトリ常数 (Dk)
- 10 GHz/23°C で 0.0027 の低散乱因子
- 高熱安定性 Td > 500 °C TGA
- 0.05% の低水分吸収率
- 恒常熱膨張係数 (CTE): X軸 - 47ppm/°C,Y軸 - 34ppm/°C,Z軸 - 117ppm/°C
- 標準型および逆処理された電極化銅ホイルで覆い



PCBスタックアップは,両側に銅層が付いている2層硬いPCB構成で構成される.銅層厚さは35μmで,優れた伝導性を提供する.RT/デュロイド6006基質は1.27mm (50mil) の厚さで,優れた介電性能を提供します.この構造は信頼性と効率的な回路操作を保証します.



NT1 標準値
資産 NT1 電気自動車 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 6.15±015 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 固定したストライライン
ダイレクトレクトル常数,ε設計 6.45 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0027 Z   10 GHz/A IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -410 Z ppm/°C -50°Cから170°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 7 × 107   モーム.cm A について IPC25.17.1
表面抵抗性 2 × 107   ほら A について IPC25.17.1
張力特性 ASTM D638 (0.1/min. ストレンドレート)
ヤングのモジュール 627 ((91) 517 ((75) X Y MPa (kpsi) A について
極限 の ストレス 20(2.8) 17(2.5) X Y MPa (kpsi) A について
究極 の ストレス 12 から 13 4 から 6 X Y % A について
圧縮特性   ASTM D695 (0.05/分ストレッチ率)
ヤングのモジュール 1069 (115) について Z MPa (kpsi) A について
極限 の ストレス 54 (7.9) Z MPa (kpsi) A について
究極 の ストレス 33 Z %
折りたたみのモジュール 2634 (382) 1951 (283) X について MPa (kpsi) A について ASTM D790
極限 の ストレス 38 (5.5) X Y MPa (kpsi) A について
負荷下での変形 0.33 21 Z Z % 24時間/50°C/7MPa 24時間/150°C/7MPa ASTM D261
水分吸収 0.05   % D48/50°C 0.050" (1.27mm) 厚さ IPC-TM-650 2 試行錯誤した6.2.1
熱伝導性 0.49   W/m/k 80°C ASTM C518
熱膨張係数 47
34
117
X について
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.41
Td 500   °C TGA   ASTM D3850
密度 2.7   g/cm3   ASTM D792
特定熱量 0.97 ((0.231)   j/g/k
(BTU/ib/OF)
  計算した
銅皮 14.3 (2.5)   pli (N/mm) 溶接水面の後 IPC-TM-650 2 試行錯誤した4.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ



PCBの構成細部には,板の寸法が 197mm x 154mm であり,2種類のタイプで,容積は +/- 0.15mm です.最小の痕跡/スペースは,最小6/5ミリで正確な設計を可能にします. PCBは,最小穴の大きさは0.3mmの部品を収容することができます. 盲目バイアスを利用せず,製造プロセスを簡素化します. 完成板の厚さは1.4mmです.耐久性を確保する外層は,最適な伝導性のために1オンス (1.4ミリ) の銅重さを有する. 経面塗装の厚さは20μmで,堅牢な接続を保証する.表面の仕上げは,優れた伝導性と保護のために浸水金で覆われています上部シルクスクリーンには,明確な部品識別のために黒いインクでラベルが付けられており,下部にはシルクスクリーンがない.上部と下部の溶接マスクは緑色です.溶接とプロの強化各PCBは,質の確保のため,出荷前に100%の電気テストを受けます.



50ml RT duroid 6006 高周波PCB ブラックシルクスクリーンと浸透金 0



PCBの統計は,効率的な接続と統合を可能にする 19 つのコンポーネントと合計 72 つのパッドを収容する能力を示しています.37は透孔部品専用, 安全な接続を保証する. 上側には効率的な組み立てのために35の表面マウント技術 (SMT) のパッドがあり,下側にはSMTパッドがありません. PCBには38のバイアス,層間の効率的な信号ルーティングと相互接続を容易にする5つのネットワークをサポートし,回路内の信号の流れを整理し,最適化します.



ロジャース RT/デュロイド 6006 PCB は,世界中に利用可能で,IPC-Class-2 の標準に準拠しており,パッチアンテナ,衛星通信システム,電力増幅器航空機の衝突回避システムと地上レーダー警告システム

ロジャース RT/デュロイド6006 PCBの 卓越した性能と信頼性を体験してください 高周波設計の 完全な可能性を解放するために設計されています
