2層TLX-7 RF PCB 20ml 浸透銀

新しいPCBを紹介します TLX-7で作られた 高品質のPTFEファイバーグラスラミネート素材です厚さ の 幅 と 銅 の 敷き布団 の 幅 が 広々 で 柔軟 な 仕様 を 提供 するTLX-7は,特に低層数マイクロ波設計に適しています.この例外的な材料は,厳しい環境で機械的な強化を提供します.様々な用途に最適です.

主要 な 利点:

PCBにおける優れたPIM値 (−160 dBc*以下で測定)
優れた機械的および熱的特性
低値で安定したDk (介電常数)
次元安定性
低水分吸収
厳格に制御されたDK
低DF (分散因数)
UL 94 V0 優れた燃焼性耐性
特殊に低層数マイクロ波設計のために設計された

主要な特性:

電気特性:

Dk @ 10 GHz: 2.6 +/- 0.04 (IPC-650 2.5.5.3)
Df @ 1.9 GHz: 0.0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0.002 (IPC-650 2.5.5.5.1)
排気 (% TML): 0.02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 トール)
排気 (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 トール)
排出ガス (% WVR): 0.01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 トール)


ダイレクトリック利用可能な厚さは0.13mmから0.76mmまで

皮の強さは12ポンド/インチ

水分吸収: 0.02% (IPC-650 2.6.2.1)

熱伝導性:0.22 W/M*K (ASTM F433/ASTM 1530-06)

CTE (熱膨張係数,25〜260°C)

X: 21ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Y: 23ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Z: 215ppm/°C (IPC-650 2.4.41/ASTM D 3386)


燃やす可能性:V-0 (UL-94)

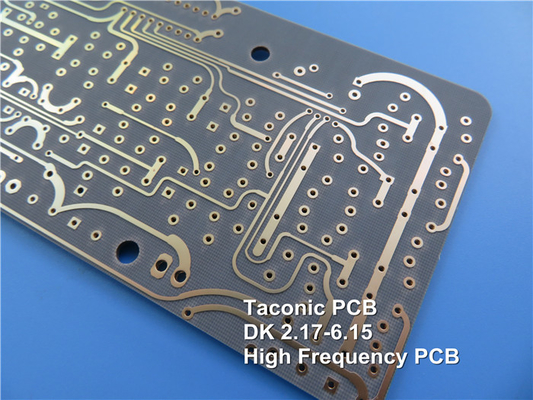

TLX-7で作られたこのPCBは,2層の硬い設計で,両側で35μm厚の銅層と0.508mm (20mil) 厚のTaconic TLX-7コアで構成されています.板の寸法は正確に 91mm × 75mm で測定されています薄板の厚さは0.6mmで,外層の銅重量は1oz (1.4ml) である.厚さは20μm表面の仕上げは浸透銀で,上下にはシルクスクリーンや溶接マスクが付いていない.各PCBは,質と機能性を確保するために出荷前に100%の電気テストを受けます..

TLX-7 PCB は,IPC-Class-2 品質基準を満たすために設計されています.それらは世界中で利用可能で,さまざまなプロジェクトとアプリケーションにアクセスできます.TLX-7 PCB は,レーダー システム で 応用 を 見いだす,モバイル通信,マイクロ波試験機器,マイクロ波伝送装置,およびカップラー,スプリッター,コンバイナー,アンプ,アンテナなどの部品.

経験は 類を見ない 信頼性,卓越した性能,TLX-7 PCBとのシームレスな統合,あなたのRFアプリケーションのための完璧な選択です.
