| 材料: | TLX-9 | 厚さ: | 0.508ミリ |
|---|---|---|---|
| 表面塗装: | 浸水金 | 銅の重量: | 1オンス |
| ハイライト: | 0.508mm TLX-9 高周波PCB,TLX-9 高周波PCB,1oz高周波PCB |
||
新しいPCBをご紹介します 高性能PCBです TLX-9基板をベースに作られていますTLX-9は PTFE/織物ガラスラミナートPCBで,優れた電気的および機械的性能を提供するために設計されています.この複合材料は,その特性に対する正確な制御を提供し,介電常数 (Dk) は指定範囲内で調整可能であり,許容量は±0です.0410GHzで測定すると,TLX-9は約0の消耗因子を示します.0019.
TLX-9 は 印象 的 な 素材 特性 を 誇る. 10 GHz の 介電常数 は 2 です.5低信号損失を保証し,高周波アプリケーションで信号の整合性を維持します. 湿度吸収率は0.02%未満です.TLX-9 は,湿気 の 条件 に も より 信頼性 が 高いTLX-9は,高容量および表面抵抗性も備えています.180秒以上も長さがあります.
TLX-9の機械性能も 印象的だ 長さで23000ポンド以上 横で19000ポンド以上 折りたたみ強さ特殊な機械的な強化を提供する. 1オンス銅の殻強さは12ポンド / 線形インチです. 部品の安全な粘着を保証します. TLX-9はまた,制御された熱膨張系数 (CTE) の値を示しています.x-y方向では9~12ppm/°C,z方向では130~145ppm/°Cの範囲でまた,TLX-9は,熱伝導性が0.19 W/m/Kで,効率的な熱消散を促進する.
| TLX-9 典型的な値 | |||||
| 資産 | 試験方法 | 単位 | 価値 | 単位 | 価値 |
| ダイレクトレクトル常数 @ 10 GHz | IPC-TM 650 2 試験用5.5.5 | 2.5 | 2.5 | ||
| 分散因数 @ 10 GHz | IPC-TM 650 2 試験用5.5.5 | 0.0019 | 0.0019 | ||
| 水分吸収 | IPC-TM 650 2 試験用6.2.1 | % | <0.02 | % | <0.02 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | >60 | kV | >60 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 10^7 | モーム/cm | 10^7 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 10^7 | モーム/cm | 10^7 |
| 弧抵抗 | IPC-TM 650 2 試験用5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >23000 | N/mm2 | >159 |
| 折りたたみの強さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >19000 | N/mm2 | >131 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形入 | 12 | N/mm | 2.1 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9〜12 | ppm/°C | 9〜12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130〜145 | ppm/°C | 130〜145 |
| UL-94 炎症性評価 | UL-94 | V-0 | V-0 | ||
TLX-9では安全性が優先されており, UL-94のV-0の炎症性評価を満たし,重要なアプリケーションで高い耐火性を確保しています.これらの特性により,TLX-9は低介電常数を必要とするアプリケーションに優れた選択になります低散布因子,低水分吸収,高介電分解,良い皮強度,制御されたCTE

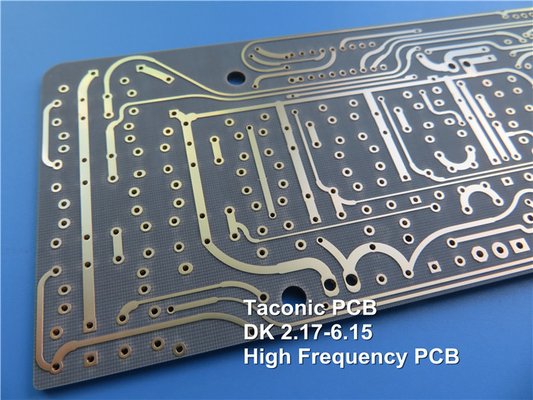

この新たに出荷されたPCBは,2層の硬いボードで,各外層の銅重量は35μmである.ボードの寸法は41.5mm x 32.72mmで,完成厚さは0.6mmである.最低の痕跡/スペースをサポートします 7/8ミリ,最小の穴のサイズ 0.4mm 各PCBは出荷前に100%の電気テストを受けていて 品質と信頼性が保証されます
TLX-9 PCB は,様々な産業で応用されています.特にLNA,LNB,LNC,個人通信サービス/ネットワーク (PCS/PCN) の大フォーマットアンテナ,高功率アンプTLX-9 PCBは,例外的な電気的および機械的特性により,信頼性の高い性能と最適な信号伝送を提供します.
TLX-9 PCBは,IPC-Class-2品質基準に準拠しており,世界中で利用可能である.供給されたアートワークはGerber RS-274-X形式で,標準 PCB 製造プロセスとの互換性を保証する.
TLX-9 PCBは 特殊な電気特性,機械的強度,そして幅広い用途で 要求の高い電子プロジェクトに 信頼性と高性能なソリューションを提供します様々な産業におけるイノベーションの促進.
