材料: | FR4 | PCB サイズ: | 170mm x 130mm (1PCS) |
---|---|---|---|
銅の重量: | 35um | 表面仕上げ: | 浸水金 |
ハイライト: | 浸透金 多層PCB,蓋付き浸水金多層PCB,カップ付き多層PCB |

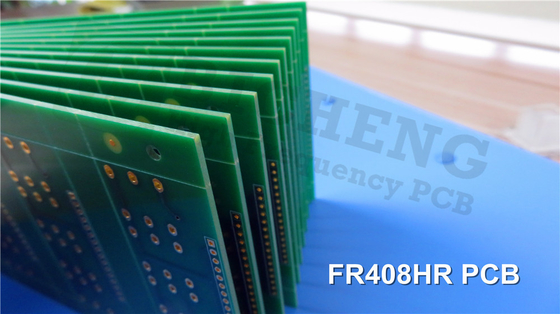

FR408HRに構築された高性能多層PCBを紹介します この多層PCBは 最大の熱性能と信頼性を要求するアプリケーションのために設計されていますISOLAの特許のある高性能多機能樹脂システムで作られていますこのPCBは電気性ガラス (E-ガラス) 強化で 熱と電気性のギャップを埋め合わせる 優れた特性を持っています
主要な特徴:
- 介電常数 (Dk): 10GHz で 3.65 の Dk を誇るこの PCB は,高周波アプリケーションで優れた信号の完整性と信頼性の高いパフォーマンスを保証します.
- 消耗因子: 10GHz で 0.0095 の消耗因子により,信号損失を最小限に抑え,効率的な電源伝送を提供します.
- 熱膨張係数 (CTE): x 軸と y 軸の両方で 16 ppm/°C の CTE は,銅との互換性を確保し,熱圧を軽減し,信頼性を高めます.
- 熱安定性: 高温のガラスの移行温度 (Tg) 230°C (DMA) と分解温度 (Td) 360°C (TGA) で,このPCBは例外的な熱安定性を表しています.
- 多重ラミネーションサイクル:多重ラミネーションサイクルに耐えることができ,PCB製造プロセスに柔軟性を提供します.
- 鉛のない組み立ての互換性: 現代の産業基準に準拠することを保証する鉛のない組み立てプロセスに互換性を持つように設計されています.
- 充填能力:このPCBは充填をサポートし,電気接続性を向上させ,信号の整合性を向上させます.
- CAF耐性: 導電性アノード繊維 (CAF) 形成に対する優れた耐性により,長期間の信頼性と性能を保証します.
FR408HRは,リフロー中に優れている耐湿性を示し,環境要因から保護します.
PCBスタックアップ:
このPCBは4層の硬いPCBで 次のスタックアップです
- 上層: 35 μm 銅
- プレプレグ: 152 μm
- 内層 1: 35 μm 銅
- FR408HR コア: 1,535mm
- 内層 2: 35 μm 銅
- プレプレグ: 152 μm
- 底層: 35 μm 銅
PCB 製造詳細:
- 寸法: 170mm x 130mm (1PCS) +/- 0.15mm の許容度で
- 最小の痕跡/スペース: 4/5ミリ,正確な回路設計とレイアウトを可能にする
- 最小穴サイズ: 0.3mm,細角部品と高密度インターコネクションをサポート
- 盲目道路: 複雑な路線と利用可能なスペースの効率的な利用を可能にする
- 完成板厚さ: 2.0mm,構造的整合性と耐久性を提供
- 完成銅重量: 1oz (1.4ミリ) 外層で,最適な伝導性を確保
信頼性の高い電気接続を容易にする
- 表面仕上げ: 浸し金,優れた溶接性と耐腐蝕性
- シルクスクリーン: 白色の上層層で,部品とラベルの情報を提供します
- 溶接マスク:上下両層が赤色で,銅の痕跡を保護し,溶接橋を防止する
- 充填し,カバーされたビア:信号の整合性を向上させ,全体的なPCB性能を向上させる
-100%電気テスト:各PCBは出荷前に,機能と品質を保証する包括的な電気テストを受けます.
PCB統計:
- 構成要素: 270
- パッド総数: 320
- トルーホール・パッド 150
- トップSMTパッド: 99
- 下のSMTパッド: 71
- バイアス: 78
- ネットワーク: 6
品質基準と可用性
- 品質基準:この多層PCBは,高い信頼性とパフォーマンスを保証するIPCクラス2品質基準に適合しています.
- 入手可能性: この高性能PCBは,世界中に利用可能で,様々な産業とアプリケーションのニーズを満たしています.
典型的な用途:
この多層PCBは,以下を含む様々な産業で応用されています.
- 消費電子機器:スマートフォンからオーディオ/ビデオ機器まで,このPCBは現代の消費電子機器の要求を支えています.
- サーバーとワークステーション: 高級サーバーとワークステーションアプリケーションに必要なパフォーマンスと信頼性を提供します.
- 自動車: FR408HR PCB は,自動車用電子機器に適しており,自動車環境において強度と熱安定性を提供しています.
