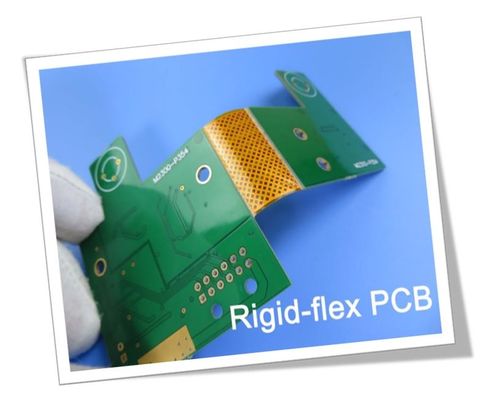

4層のリジッド・フレックスPCB S1000-2M阻力制御

S1000-2M (FR-4) Rigid-Flex PCBは,硬い回路と柔軟な回路の利点を1つのボードに組み合わせた高品質の印刷回路板です.優れた信頼性を提供します.耐熱性様々な産業における幅広い用途に適している.

この4層の硬・柔軟PCBは,最適な性能と耐久性を保証するスタックアップデザインを備えています.35μm厚さの銅層は,効率的な伝導性と信号の整合性を提供します.硬い部分鉛のないFR-4.0ラミネート (S1000-2M) で作られ,安定性とコンポーネントのサポートを提供し,柔軟なセクションは25μm,50μmの厚さのオプションでポリマイム (R-F777) を使用します.そして75μm機能が損なわれずに PCB を曲がり折りさせる.

180°Cの高Tg値と低Z軸熱膨張係数 (CTE) で,S1000-2M (FR-4) 基板は優れた耐熱性と寸法安定性を提供します.突出的な透孔信頼性と抗伝導性アノードフィラメント (CAF) 性能長期使用寿命と信頼性の高い動作を保証します

R-F777ポリミド層は,Tg値が350°Cに達し,高温耐性を要求する用途に適しています.厚さ12μmのED銅とRA銅で利用可能効率的な電導性と信号伝送を保証する.

S1000-2M (FR-4) Rigid-Flex PCBは,完成板厚さ1.6mmで,柔軟な部分は0.243mmを測る.上下の両側には緑色の溶接マスクがあります.溶接橋を防ぎ,信頼性の高い溶接を保証する浸し金表面の仕上げは優れた伝導性を提供し,酸化を防止します.

このPCBは,精密なルーティングと高密度回路を可能にする最小6/7ミリメートルの痕跡/スペースで設計されています.最小穴サイズは0に対応します.55mmで,指定されたトラックで50オームのインペデンス制御を提供していますEMIシールドフィルムの適用により,電磁互換性がさらに向上します.

S1000-2M (FR-4) Rigid-Flex PCBは出荷前に厳格な100%電気テストを受け,各ボードが要求される仕様と品質基準を満たしていることを保証します.IPC2級規格に適合しています信頼性の高い性能と耐久性を保証します

19つのコンポーネント,56つのパッド,31つのバイア,そして6つのネットで,このPCBは様々な回路設計のための豊富な接続オプションを提供します.Gerber RS-274-X アートワークは,製造プロセスにシームレスな統合を可能にする.

S1000-2M (FR-4) Rigid-Flex PCBは,コンピュータ,通信,自動車電子機器などの産業のニーズを満たすため,世界中で輸送するために広く利用できます.信頼性硬さと柔軟性の組み合わせが求められる要求の高いアプリケーションに優れた選択となります.
